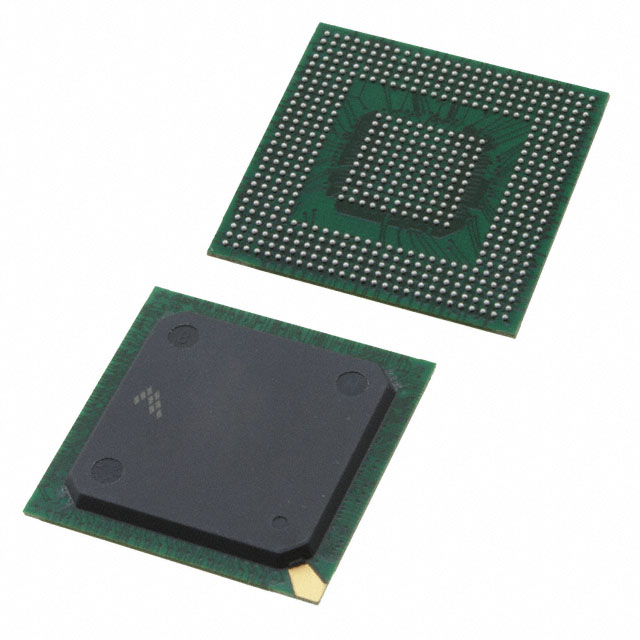

P1025NXE5DFB

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: 1 533MHz L1/L2 CACHE 2 533MHz 32KB 1.5V,1.8V,2.5V,3.3V Ethernet,I2C,SPI,UART,USB 10Mbps,100Mbps,1Gbps 32bit e500 BGA 贴片安装 23mm(长度)*23mm(宽度)
供应商型号:
供应商:
标准整包数: 0
NXP SEMICONDUCTORS 微处理器(MPU) P1025NXE5DFB

P1025NXE5DFB概述

    QorIQ P1016 和 P1025 通讯处理器

    产品简介


    QorIQ P1 系列处理器,包括 P1016 和 P1025,为网络、电信、国防和工业市场的各种应用提供了智能集成和高效的电源管理。这些处理器基于 45 nm 技术实现低功耗运行,并提供单核和双核选项(频率范围为 400–667 MHz)。此外,它们还具备高级安全功能和丰富的接口选项。P1016 和 P1025 处理器非常适合多业务网关、以太网交换控制器、无线局域网接入点以及对热约束严格的高性能通用控制处理器应用。

    技术参数


    - 核心配置:双核(P1025)或单核(P1016)
    - 物理寻址:36 位
    - 浮点运算支持:双精度
    - 缓存:每个核心包含 32 KB 指令缓存和 32 KB 数据缓存;256 KB L2 缓存(具有 ECC,也可配置为 SRAM 或缓存存储)
    - 时钟频率:400–667 MHz
    - 网络接口:三通道 10/100/1000 Mbps 高速以太网控制器
    - 高级特性:TCP/IP 加速、分类能力和 IEEE 1588 支持
    - 高速接口:RGMII、SGMII,四条 SerDes(最高可达 3.125 GHz)
    - 外部连接:两个 PCI Express 控制器、两个 SGMII 接口、QUICC 引擎模块、UTOPIA-L2、最多四个 T1/E1/J1/E3 或 DS-3 串行接口、最多四个 HDLC 接口(128 个 HDLC 通道)、最多四个 BISYNC 接口、最多四个 UART 接口、SPI 接口
    - 其他接口:GPIO、高速 USB 控制器(USB 2.0)、增强型主机控制器接口(EHCI)、ULPI 接口、增强型安全数字主机控制器(eSDHC)

    产品特点和优势


    P1016 和 P1025 处理器具备多项独特功能和优势:
    - 高能效:基于 45 nm 技术实现低功耗运行。
    - 强大的安全性:集成的安全引擎支持多种加密算法(如 3DES、AES、RSA/ECC、MD5/SHA、ARC4、Snow 3G 和 FIPS 确定性随机数生成器)。
    - 灵活的缓存配置:256 KB 的 L2 缓存可配置为 SRAM 或缓存存储,提高系统的灵活性和性能。
    - 丰富接口:集成多种高速接口,包括多个以太网控制器、PCI Express 控制器、USB 和 SPI 接口等。

    应用案例和使用建议


    P1016 和 P1025 处理器广泛应用于网络和电信设备中,特别适合要求高性能和丰富外设组合的场合。例如:
    - 多业务路由器:通过高性能和丰富的接口支持数据路径吞吐量和系统功能,例如支持 IEEE 802.11n 无线接口和 USB 或 SD/MMC 存储。
    - 工业环境:适用于温度范围在 -40°C 至 +125°C 的工业应用,提供强大的环境适应能力。
    - 电信线卡:提供丰富的网络接口和支持,确保高效的数据处理和通信。
    使用建议:
    - 环境温度管理:确保良好的散热设计以应对高工作温度的应用场景。
    - 软件兼容性:利用其软件兼容性简化多平台开发,降低开发成本。

    兼容性和支持


    - 兼容性:P1016 和 P1025 与 P1015 和 P1024 管脚兼容,软件与 P1011/P1020 和 P2010/P2020 兼容。
    - 厂商支持:提供更多技术支持和服务,包括文档、工具和开发套件。

    常见问题与解决方案


    1. 问:如何配置 256 KB L2 缓存?
    - 答:通过配置寄存器设置,可以将 L2 缓存配置为 SRAM 或缓存存储。
    2. 问:如何启用加密和解密功能?
    - 答:启用安全引擎并选择相应的加密算法(如 AES 或 RSA/ECC),在硬件层面上进行加密操作。
    3. 问:如何优化数据路径流量?
    - 答:使用分类和 QoS 功能进行数据包优先级管理,并结合 IEEE 1588 进行时间戳同步。

    总结和推荐


    QorIQ P1016 和 P1025 通讯处理器以其卓越的性能、灵活的接口配置和强大的安全性,在众多应用场景中表现出色。它们的多功能性和高可靠性使其成为网络和电信应用的理想选择。综上所述,强烈推荐使用 QorIQ P1016 和 P1025 作为高性能处理器解决方案。

P1025NXE5DFB参数

参数
最大工作供电电压 -
最大时钟频率 533MHz
SATA -
数据总线宽度 32bit
L1缓存指令存储器 32KB
I/O电压 1.5V,1.8V,2.5V,3.3V
协处理器/DSP -
速度 533MHz
核心处理器 e500
程序存储器类型 L1/L2 CACHE
USB类型 1
最小工作供电电压 -
以太网速度 10Mbps,100Mbps,1Gbps
接口类型 Ethernet,I2C,SPI,UART,USB
内核数 2
长*宽*高 23mm(长度)*23mm(宽度)
通用封装 BGA
安装方式 贴片安装
零件状态 停产
包装方式 托盘

P1025NXE5DFB厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

P1025NXE5DFB数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS P1025NXE5DFB P1025NXE5DFB数据手册

P1025NXE5DFB封装设计

查看详情并下载
Symbol
Footprint
3D Model
