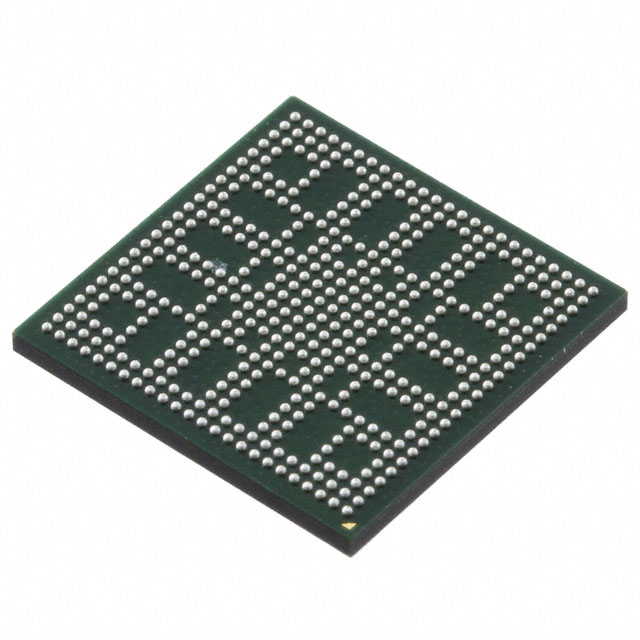

MCIMX6L3DVN10AC

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: USB 2.0 + PHY (3) 1GHz DDR3,FLASH,LPDDR2,PSRAM 1 1.05V 1GHz 32KB 1.2V,1.8V,3V AC97,I2C,I2S,MMC,SD,SDIO,SPI,SSI,UART 10Mbps,100Mbps 32bit ARM® Cortex®-A9 MAPBGA-432 贴片安装
供应商型号: CY-MCIMX6L3DVN10AC
供应商:
标准整包数: 1
NXP SEMICONDUCTORS 微处理器(MPU) MCIMX6L3DVN10AC

MCIMX6L3DVN10AC概述

    NXP i.MX 6SoloLite 应用处理器

    产品简介


    NXP 的 i.MX 6SoloLite 处理器是新一代集成多媒体应用处理器的一员,属于专为消费类产品设计的一系列处理器,提供高性能处理能力并优化了最低功耗。它包含一个由 NXP 先进实现的单核 ARM® Cortex®-A9 MPCore™ 处理器,运行速度高达 1GHz。该处理器还配备了 2D 图形处理器和集成电源管理模块,支持多种外部内存设备,如 DDR3、LPDDR2、NOR Flash、PSRAM、蜂窝 RAM 和受控 NAND 等。
    该处理器适用于多个领域,如彩色和单色电子阅读器、入门级平板电脑、条码扫描仪等。

    技术参数


    - 封装:塑料封装,尺寸 13 x 13 mm,引脚间距 0.5 mm
    - 订购信息:请参见第 3 页的表格
    - CPU 核心:单核 ARM® Cortex®-A9 MPCore™
    - 运行速度:高达 1GHz
    - 内存接口:32 位 DDR3-800 接口
    - 集成外围设备:WLAN、蓝牙、GPS、硬盘、显示器和摄像头传感器
    - 操作温度范围:商业级(0°C 至 +95°C),扩展商用级(-40°C 至 +105°C)

    产品特点和优势


    i.MX 6SoloLite 处理器具有以下独特的功能和优势:
    - 多级存储系统:基于 L1 指令和数据缓存、L2 缓存及内部和外部内存,支持多种外部存储设备。
    - 智能速度技术:提供丰富的多媒体功能和外设,同时消耗最小的功率。
    - 动态电压和频率调节:通过调整电压和频率优化性能,提高设备的功耗效率。
    - 多媒体加速器:配备 2D 布线引擎、2D 图形加速器和专用 OpenVG™ 1.1 加速器。
    - 显示控制器:支持 E Ink 彩色和单色电子纸显示,最高可达 2048 x 1536 分辨率。
    - 高级安全功能:具备硬件级安全功能,支持加密、安全启动和安全软件下载。
    - 集成电源管理:内部生成所有所需的电压水平,简化系统电源管理结构。

    应用案例和使用建议


    - 彩色和单色电子阅读器:i.MX 6SoloLite 可以通过其集成的 E Ink 显示控制器支持高清电子纸显示,适合电子书阅读器。
    - 入门级平板电脑:凭借强大的 CPU 和图形处理能力,可以用于构建低成本且高性能的平板电脑。
    - 条码扫描仪:丰富的 I/O 接口支持各种外设连接,适合条码扫描仪应用。
    使用建议:
    - 在选择合适的电源管理策略时,确保系统能有效地利用低功耗模式。
    - 对于需要高分辨率显示的应用,选择支持高刷新率的型号。
    - 考虑到设备的工作温度范围,选择符合应用环境要求的温度等级。

    兼容性和支持


    i.MX 6SoloLite 处理器支持多种外设和接口,如 LCD 控制器、CMOS 传感器接口、高速 USB 和其他常用接口。NXP 提供详尽的技术支持和文档资源,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:如何配置启动模式?
    - 解决方案:参考第 5 章 Boot Mode Configuration,根据需要设置启动模式配置引脚。
    - 问题:如何进行系统调试?
    - 解决方案:使用 System JTAG Controller (SJC) 进行调试,确保正确的访问权限和保护措施。
    - 问题:如何优化电源管理?
    - 解决方案:启用智能速度技术和动态电压频率调节,确保在不同负载下都能高效运行。

    总结和推荐


    总体而言,NXP i.MX 6SoloLite 处理器是一款高度集成、功能全面的应用处理器,非常适合消费电子产品领域。其多级存储系统、智能速度技术和高级安全功能使其在市场上具备极强的竞争优势。对于需要高性能处理能力和低功耗的应用,如电子阅读器和平板电脑,强烈推荐使用 i.MX 6SoloLite 处理器。NXP 提供的支持和文档资源使得开发和应用变得更加简单高效。

MCIMX6L3DVN10AC参数

参数
最大时钟频率 1GHz
速度 1GHz
最小工作供电电压 1.05V
内核数 1
协处理器/DSP -
程序存储器类型 DDR3,FLASH,LPDDR2,PSRAM
SATA -
最大工作供电电压 -
数据总线宽度 32bit
接口类型 AC97,I2C,I2S,MMC,SD,SDIO,SPI,SSI,UART
I/O电压 1.2V,1.8V,3V
USB类型 USB 2.0 + PHY (3)
以太网速度 10Mbps,100Mbps
L1缓存指令存储器 32KB
核心处理器 ARM® Cortex®-A9
通用封装 MAPBGA-432
安装方式 贴片安装
零件状态 在售
包装方式 散装,托盘

MCIMX6L3DVN10AC厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MCIMX6L3DVN10AC数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS MCIMX6L3DVN10AC MCIMX6L3DVN10AC数据手册

MCIMX6L3DVN10AC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.8628 ¥ 136.6022
25+ $ 16.1659 ¥ 134.247
50+ $ 15.4691 ¥ 131.8918
100+ $ 15.1904 ¥ 130.7142
300+ $ 15.0511 ¥ 129.5366
500+ $ 14.9117 ¥ 128.359
1000+ $ 14.4936 ¥ 122.4709
5000+ $ 14.4936 ¥ 122.4709
库存: 10934
起订量: 8 增量: 1
交货地:
最小起订量为:1
合计: ¥ 136.6
