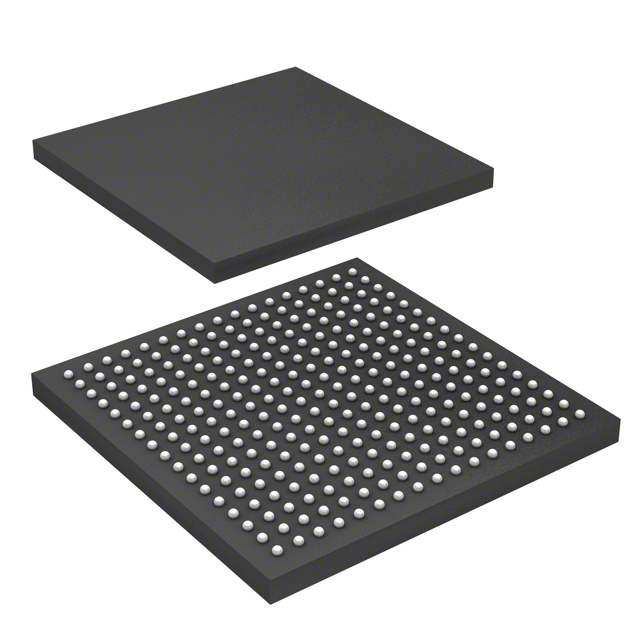

MCIMX6Y2DVM09AA

产品分类: 微处理器(MPU)
厂牌: NXP SEMICONDUCTORS
产品描述: USB 2.0 OTG + PHY (2) 900MHz DDR3,DDR3L,LPDDR2 1 900MHz 32KB 1.8V,2.8V,3.3V CAN,I2C,SPI,UART 10Mbps,100Mbps 32bit ARM® Cortex®-A7 MAPBGA-289 贴片安装
供应商型号: QNH-MCIMX6Y2DVM09AA
供应商: NXP直供
标准整包数: 760
NXP SEMICONDUCTORS 微处理器(MPU) MCIMX6Y2DVM09AA

MCIMX6Y2DVM09AA概述

    NXP i.MX 6ULL 处理器技术手册

    产品简介


    NXP 的 i.MX 6ULL 系列处理器是为多媒体应用设计的高效能集成芯片,特别适合需要高性价比和低功耗的设备。这些处理器适用于多种消费类电子产品,如车载信息娱乐系统(Telematics)、音频播放器、物联网网关、访问控制面板、人机界面(HMI)、便携式医疗设备、IP 电话、智能家电和电子阅读器等。

    技术参数


    - 频率:最高可达 900 MHz,商业级温度范围(0°C 至 +95°C)。
    - 内存接口:支持 LPDDR2、DDR3、DDR3L、Raw 和 Managed NAND Flash、NOR Flash、eMMC、Quad SPI 等。
    - 以太网:两个 10/100 Mbps 以太网控制器。
    - USB:两个高速 USB 2.0 OTG 接口。
    - 显示屏接口:支持高达 WXGA (1366 x 768) 分辨率。
    - 摄像头接口:支持高达 24 位,133.3 MHz 像素时钟。
    - 电源管理:支持多级电源管理模式,包括动态电压和频率调整。

    产品特点和优势


    i.MX 6ULL 处理器的主要特点包括:
    - 单核 Arm Cortex-A7:提供成本效益高的解决方案。
    - 多级缓存系统:增强多媒体处理能力。
    - 智能速度技术:实现低功耗操作。
    - 异步音频采样率转换器:支持多种音频格式。
    - 硬件加速安全功能:包括 AES-128 加密、SHA-1、SHA-256 硬件加速引擎等。

    应用案例和使用建议


    i.MX 6ULL 可用于多个应用场景:
    - Telematics 车载信息娱乐系统:支持高分辨率显示和视频处理。
    - IoT 网关:通过内置以太网和无线接口实现互联互通。
    - 医疗设备:具备低功耗和高性能,适合便携式设备。
    - 智能家居:通过各种接口连接到各类外设,提供丰富的人机交互体验。
    建议在实际应用中,根据具体需求选择合适的配置版本,如是否需要支持 LCD、CAN、加密等功能。同时,确保使用最新版的固件和驱动程序,以充分发挥其性能。

    兼容性和支持


    - 封装信息:提供 14 x 14 mm 和 9 x 9 mm 封装,间距分别为 0.8 mm 和 0.5 mm。
    - 其他兼容性:与 NXP 其他处理器系列兼容,可通过官方技术支持获取更多帮助。
    - 支持和维护:NXP 提供详尽的技术文档和在线支持,涵盖硬件和软件开发。

    常见问题与解决方案


    - 问:如何设置启动模式?
    - 答:参考《Boot Mode Configuration》章节,通过配置引脚进行设置。
    - 问:如何提高电源效率?
    - 答:利用动态电压和频率调整功能(DVFS),根据实际需求调整电压和频率。
    - 问:如何配置外部接口?
    - 答:根据《External Peripheral Interface Parameters》章节,设置相应的参数。

    总结和推荐


    综上所述,i.MX 6ULL 系列处理器在多媒体处理、低功耗和安全性方面具有显著优势,非常适合消费类电子产品。对于需要高性能和低成本解决方案的应用场合,强烈推荐使用此款处理器。建议开发者和技术人员参考详细的技术文档和官方指南,以最大化利用其潜力。

MCIMX6Y2DVM09AA参数

参数
L1缓存指令存储器 32KB
以太网速度 10Mbps,100Mbps
USB类型 USB 2.0 OTG + PHY (2)
最大时钟频率 900MHz
数据总线宽度 32bit
接口类型 CAN,I2C,SPI,UART
最小工作供电电压 -
最大工作供电电压 -
核心处理器 ARM® Cortex®-A7
程序存储器类型 DDR3,DDR3L,LPDDR2
I/O电压 1.8V,2.8V,3.3V
协处理器/DSP -
速度 900MHz
SATA -
内核数 1
通用封装 MAPBGA-289
安装方式 贴片安装
零件状态 停产
包装方式 托盘

MCIMX6Y2DVM09AA厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

MCIMX6Y2DVM09AA数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 微处理器(MPU) NXP SEMICONDUCTORS MCIMX6Y2DVM09AA MCIMX6Y2DVM09AA数据手册

MCIMX6Y2DVM09AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
760+ $ 8.4993 ¥ 72.2436
3800+ $ 8.1593 ¥ 69.3539
7600+ $ 7.8193 ¥ 66.4641
库存: 76000
起订量: 760 增量: 152
交货地:
最小起订量为:760
合计: ¥ 54905.13
