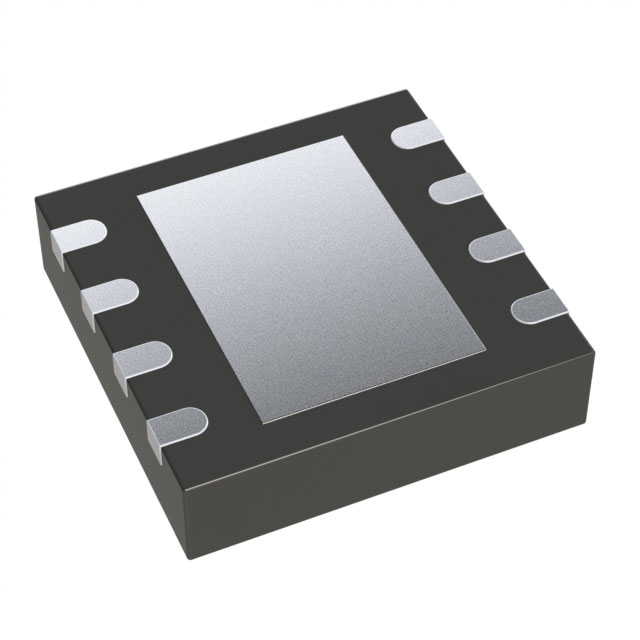

TJA1021TK/20/C,118

产品分类: LIN收发器
厂牌: NXP SEMICONDUCTORS
产品描述: LINbus 5.5V -40V 27V 40V LIN 2.1,SAE J2602 No 20kBd Voltage Regulator HVSON-8(EP) 贴片安装,黏合安装 3mm*3mm*850μm
供应商型号: 20M-TJA1021TK/20/C,118
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS LIN收发器 TJA1021TK/20/C,118

TJA1021TK/20/C,118概述

    TJA1021 ISO 17987/LIN 2.x/SAE J2602 Transceiver 技术手册解析

    1. 产品简介


    TJA1021 是一种用于本地互连网络(LIN)的接口芯片,主要用于车载子网络,支持从1 kBd到20 kBd的不同波特率(/20版本)。它符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、SAE J2602和ISO 17987-4:2016(12 V)标准。TJA1021在LIN主控器和物理总线之间起到桥梁作用,将控制器的数据流转换为具有优化斜率和波形的总线信号,以减少电磁辐射(EME)并提高电磁抗干扰能力(EMI)。

    2. 技术参数


    TJA1021的关键技术参数如下:
    - 电池供应电压:-0.3 V至+40 V
    - 电流消耗:
    - 睡眠模式:2 μA至10 μA
    - 待机模式:150 μA至1000 μA
    - 正常模式:300 μA至1600 μA
    - 引脚描述:
    - RXD(接收数据输出,低电平有效)
    - SLPN(睡眠控制输入,低电平有效)
    - WAKEN(本地唤醒输入,低电平有效)
    - TXD(发送数据输入,低电平有效)
    - GND(接地)
    - LIN(LIN总线输入/输出)
    - VBAT(电池供电电压)
    - INH(电池相关抑制输出,高电平有效)

    3. 产品特点和优势


    TJA1021具备多种特点和优势:
    - 协议兼容性:符合LIN 2.x、ISO 17987-4:2016和SAE J2602标准。
    - 低功耗管理:在睡眠模式下功耗极低,支持远程和本地唤醒。
    - 保护机制:具备高ESD(静电放电)防护能力,内置终端电阻。
    - 封装选择:提供SO8和HVSON8两种封装形式,便于不同应用场景下的使用。

    4. 应用案例和使用建议


    TJA1021广泛应用于汽车电子系统中,如发动机管理系统、车身控制模块等。在使用过程中,需要注意以下几个方面:
    - 温度保护:确保芯片工作温度在-40°C到+150°C范围内。
    - 电源稳定性:电池电压应在规定范围内,避免电压过低导致系统故障。
    - 接线注意事项:根据应用场景正确连接LIN总线和其他外部设备。

    5. 兼容性和支持


    TJA1021与TJA1020和MC33662(B)在引脚上兼容,方便替换和升级。制造商提供了详尽的技术支持文档,用户可以通过官方渠道获取最新的产品更新和故障排除指南。

    6. 常见问题与解决方案


    常见的问题及解决方案包括:
    - 功耗异常:检查电源线路和接地是否稳定,确保电池电压在正常范围内。
    - 数据传输错误:确认引脚配置正确,检查是否有外部噪声干扰。

    7. 总结和推荐


    TJA1021是一款高度集成、低功耗的LIN接口芯片,适合应用于各种汽车电子系统中。其出色的电磁兼容性能和丰富的保护机制使其在市场上具有很强的竞争力。因此,强烈推荐在需要高性能和可靠性的车载应用中采用此产品。

TJA1021TK/20/C,118参数

参数
最小工作供电电压 5.5V
最小LIN总线电压 -40V
LIN总线唤醒功能 No
内置选项 Voltage Regulator
调节器电压 -
数据速率 20kBd
最大LIN总线电压 40V
LIN 规格 LIN 2.1,SAE J2602
最大工作供电电压 27V
支持协议 LINbus
长*宽*高 3mm*3mm*850μm
通用封装 HVSON-8(EP)
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TJA1021TK/20/C,118厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

TJA1021TK/20/C,118数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS LIN收发器 NXP SEMICONDUCTORS TJA1021TK/20/C,118 TJA1021TK/20/C,118数据手册

TJA1021TK/20/C,118封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.93 ¥ 7.7653
10+ $ 0.8747 ¥ 7.3035
30+ $ 0.8239 ¥ 6.8792
50+ $ 0.7711 ¥ 6.4384
100+ $ 0.722 ¥ 6.0287
库存: 6000
起订量: 1 增量: 6000
交货地:
最小起订量为:1
合计: ¥ 7.76
