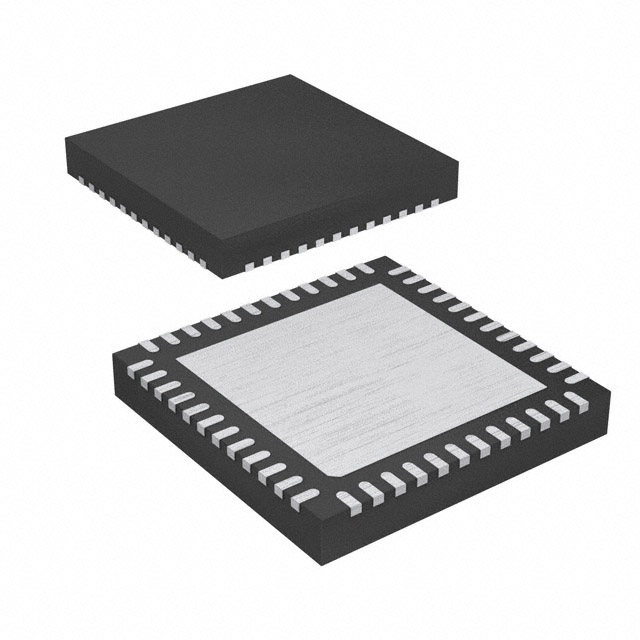

QN9020/EY

产品分类: 蓝牙芯片
厂牌: NXP SEMICONDUCTORS
产品描述: 95dBm 2.4GHz 3.6V 2.4835GHz 1Mbps I²C,SPI,UART 2.4V HVQFN-48 贴片安装 6mm*6mm*850μm
供应商型号: CY-QN9020/EY
供应商: Avnet
标准整包数: 1
NXP SEMICONDUCTORS 蓝牙芯片 QN9020/EY

QN9020/EY概述

    QN902x Ultra Low Power Bluetooth LE System-on-Chip (SoC)

    1. 产品简介


    QN902x是一款超低功耗的无线系统级芯片(SoC),专为蓝牙智能应用而设计。该产品集成了高绩效的2.4GHz射频收发器、32位ARM Cortex-M0微控制器(MCU)、闪存以及模拟和数字外设,能够提供单一芯片的蓝牙智能解决方案。QN902x不仅支持主从模式,还具备强大的加密连接功能,使其成为多种应用的理想选择。

    2. 技术参数


    - 供电范围:QN9020/1(2.4 V至3.6 V);QN9022(1.8 V至3.6 V)
    - 接收灵敏度:非DC-DC模式下为-95 dBm;DC-DC模式下为-93 dBm
    - 发射功率:-20 dBm至+4 dBm
    - 电流消耗:深度睡眠模式下为2 μA;RTC时钟开启下的睡眠模式为3 μA;DC-DC转换器下的接收模式电流为9.25 mA;DC-DC转换器下的发射模式电流为8.8 mA
    - 封装尺寸:QN9020为6mm×6mm HVQFN48;QN9021为5mm×5mm HVQFN32;QN9022为5mm×5mm HVQFN40

    3. 产品特点和优势


    QN902x的特点在于其高度集成性和极低的功耗,使它能够在一个小容量电池上运行。QN902x具备以下特性:
    - 真正的单芯片蓝牙智能解决方案
    - 集成蓝牙智能无线电
    - 完整的蓝牙智能协议栈及应用配置文件
    - 支持主从模式
    - 支持安全连接
    - 集成高性能MCU
    - 多通道ADC
    - 灵活的GPIO
    - 支持多种串行通信接口
    这些特性使得QN902x在可穿戴电子设备、运动与健身设备、健康医疗设备以及智能配件等应用领域中表现出色。

    4. 应用案例和使用建议


    QN902x已广泛应用于体育和健身设备、远程控制、智能手机配件、电脑外围设备(如鼠标和键盘)、无线传感器网络等领域。例如,在智能手表中,QN902x可以实现与手机的蓝牙连接,用于接收通知或监测健康数据。在健康医疗设备中,QN902x可用于心率监测或血压测量。
    使用建议:
    - 在开发过程中,应确保电源电压在合适的范围内。
    - 使用外部晶体振荡器可以提高系统性能。
    - 利用GPIO扩展连接能力,增加系统的灵活性。

    5. 兼容性和支持


    QN902x支持广泛的数字传感器和外部应用处理器,并可通过UART或SPI接口连接到其他应用处理器。此外,QN902x提供了多种串行通信接口,包括SPI、UART和I2C,增强了与其他设备的兼容性。厂商提供详细的文档和支持服务,帮助用户更好地使用和维护该产品。

    6. 常见问题与解决方案


    QN902x技术手册中列出了一些常见的问题及其解决方案,例如如何正确设置电源电压以避免过压损坏。如果在启动过程中遇到问题,用户应检查复位信号是否正常工作。
    - 问题:无法正确接收数据
    - 解决办法:检查射频天线连接是否正确。

    - 问题:电流消耗过高
    - 解决办法:确保系统处于低功耗模式,关闭不必要的外设。

    7. 总结和推荐


    总体而言,QN902x是一款出色的蓝牙智能系统级芯片,特别适用于需要低功耗和高度集成的应用场合。它集成了蓝牙智能无线电、高性能MCU和丰富的外设接口,具有优异的性能和可靠性。因此,对于希望将蓝牙智能功能融入其产品的设计师和制造商来说,QN902x是一个值得推荐的选择。

QN9020/EY参数

参数
最大工作频率 2.4835GHz
最小工作供电电压 2.4V
支持协议 -
最大数据速率 1Mbps
ISM带宽 -
最大工作供电电压 3.6V
接口类型 I²C,SPI,UART
典型灵敏度 95dBm
范围 -
最小工作频率 2.4GHz
长*宽*高 6mm*6mm*850μm
通用封装 HVQFN-48
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QN9020/EY厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

QN9020/EY数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 蓝牙芯片 NXP SEMICONDUCTORS QN9020/EY QN9020/EY数据手册

QN9020/EY封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.0357 ¥ 25.2097
50+ $ 2.9049 ¥ 24.7675
100+ $ 2.8526 ¥ 24.5463
300+ $ 2.8264 ¥ 24.3252
500+ $ 2.8002 ¥ 24.104
1000+ $ 2.7217 ¥ 22.9984
5000+ $ 2.7217 ¥ 22.9984
库存: 5744
起订量: 40 增量: 1
交货地:
最小起订量为:25
合计: ¥ 630.24
