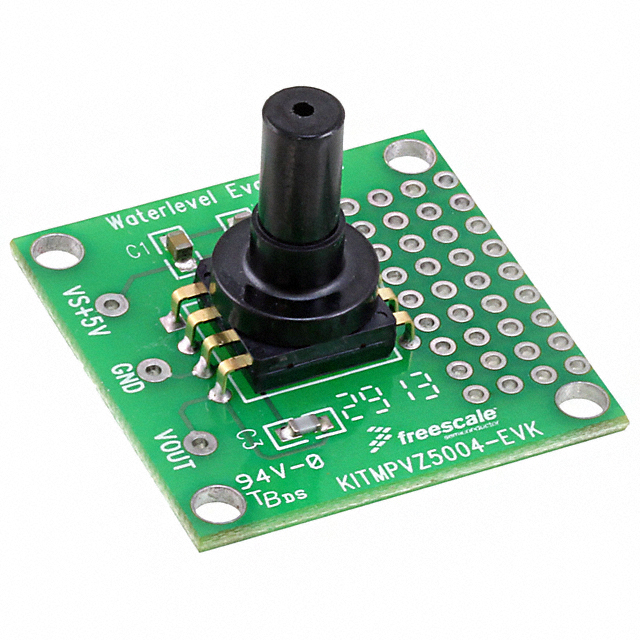

KITMPVZ5004EVK

产品分类: 传感器开发工具
厂牌: NXP SEMICONDUCTORS
产品描述:
供应商型号: QNH-KITMPVZ5004EVK
供应商: NXP直供
标准整包数: 1
NXP SEMICONDUCTORS 传感器开发工具 KITMPVZ5004EVK

KITMPVZ5004EVK概述

    MPXV5004G 压力传感器技术手册

    1. 产品简介


    MPXV5004G 是由 Freescale Semiconductor 生产的一款集成硅压力传感器,适用于广泛的工业和消费电子应用。该传感器特别适合微处理器或微控制器系统中带有模拟数字转换器(A/D)输入的应用场景。其核心部件是一个高灵敏度的压阻式应变片,通过先进的微机械加工技术和薄层金属化工艺以及双极处理,为应用提供一个准确且高电平的模拟输出信号,该信号与施加的压力成正比。

    2. 技术参数


    - 测量范围:0 到 3.92 千帕(0 到 400 毫米水柱)
    - 电源电压:4.75 至 5.25 VDC
    - 供电电流:≤ 10 mA DC
    - 满量程范围:0 到 400 毫米水柱(±6.25% VFSS 无自动零点校准)
    - 温度补偿范围:10°C 到 60°C
    - 精度:100 毫米水柱内 ≤ ±1.5% VFSS(带自动零点校准),100 至 400 毫米水柱内 ≤ ±2.5% VFSS(带自动零点校准),0 至 400 毫米水柱内 ≤ ±6.25% VFSS(无自动零点校准)
    - 输出范围:1.0 到 4.9 V

    3. 产品特点和优势


    - 高精度:具有高精度输出特性,满足各种应用场景需求。
    - 温度补偿:集成温度补偿电路,确保传感器在宽温度范围内稳定工作。
    - 耐用设计:采用耐久性热塑性材料(PPS)封装,提高传感器的使用寿命。
    - 多种配置:提供表面贴装(SMT)和通孔(DIP)两种安装方式,适用于不同的应用场景。

    4. 应用案例和使用建议


    MPXV5004G 常见的应用包括洗衣机水位测量、家电液体水平和压力测量、呼吸设备等。在实际应用中,建议遵循推荐的电路连接方式,例如添加适当的去耦合电路,以保证传感器的最佳性能。

    5. 兼容性和支持


    MPXV5004G 可与各种微处理器和微控制器配合使用,其兼容性较强。Freescale Semiconductor 提供全面的技术支持,包括详细的使用指南和技术文档,确保用户能够轻松上手并解决潜在问题。

    6. 常见问题与解决方案


    - 问题:传感器输出不准确。
    - 解决办法:检查电源电压是否在规定的范围内,确认传感器接线正确,进行零点校准。
    - 问题:传感器出现漂移现象。
    - 解决办法:重新校准传感器,确保传感器工作在合适的温度范围内。

    7. 总结和推荐


    综上所述,MPXV5004G 集成了高精度和宽温度范围的特性,使其成为广泛应用于医疗、家电和工业自动化领域的理想选择。建议在设计相关应用时优先考虑这款高性能压力传感器。

KITMPVZ5004EVK参数

参数
包装方式 盒装

KITMPVZ5004EVK厂商介绍

NXP Semiconductors是一家全球领先的半导体公司,总部位于荷兰。公司专注于提供高性能、安全和互联的解决方案,以推动智能生活和智能城市的发展。NXP的产品广泛应用于汽车、工业和物联网(IoT)、移动设备、通信基础设施等多个领域。

主营产品分类包括:
1. 微控制器(MCU):广泛应用于嵌入式系统,如智能家居、工业自动化等。
2. 射频(RF)和无线技术:包括NFC、蓝牙等,用于无线通信和数据传输。
3. 汽车电子:为汽车提供安全、连接和动力管理解决方案。
4. 安全解决方案:包括安全元件和软件,保护数据和交易安全。
5. 分立器件和传感器:用于各种检测和测量应用。

NXP Semiconductors的优势在于:
- 强大的研发能力:持续投入研发,推动技术创新。
- 广泛的产品线:提供多样化的产品,满足不同市场需求。
- 深厚的行业经验:在多个领域拥有丰富的经验和专业知识。
- 全球化布局:在全球范围内设有研发中心和生产基地,为客户提供本地化服务。

KITMPVZ5004EVK数据手册

厂牌 PDF简要描述 下载
NXP SEMICONDUCTORS 传感器开发工具 NXP SEMICONDUCTORS KITMPVZ5004EVK KITMPVZ5004EVK数据手册

KITMPVZ5004EVK封装设计

查看详情并下载
Symbol
Footprint
3D Model
