990600396

产品分类: 传感器开发工具
厂牌: AMS

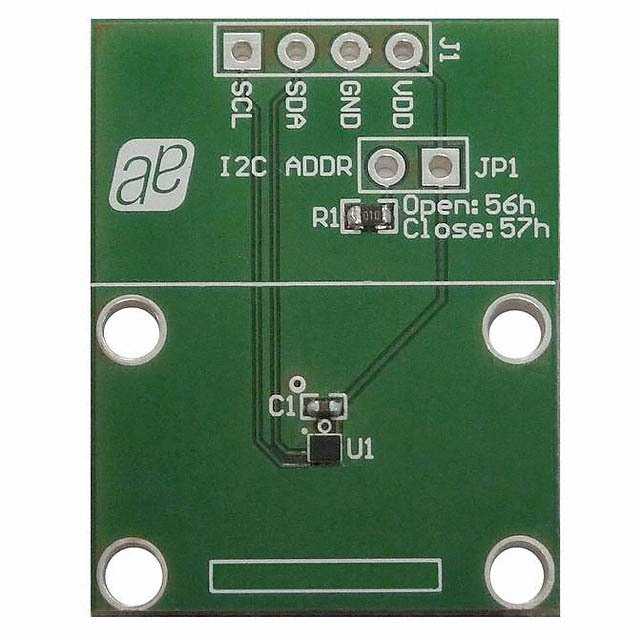

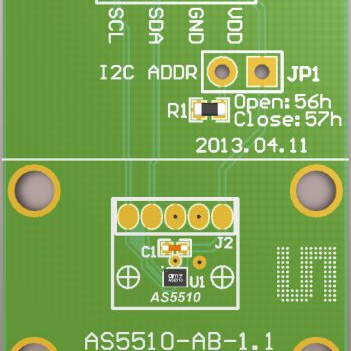

产品描述: ams OSRAM, 适配器板, 位置传感器, 用于AS5510., AS5510芯片
供应商型号: 2329693
供应商: 海外现货
标准整包数: 1
AMS 传感器开发工具 990600396

990600396概述


    产品简介


    AS5510是一款具备I²C接口的线性霍尔传感器,能够测量磁铁在平面上的绝对位置。AS5510具有10位分辨率,能够通过简单的双极磁铁测量0.5~2毫米的侧向行程,适用的空气间隙约为1.0毫米。该传感器提供节能模式,当不使用时可切换到低功耗状态。AS5510提供WLCSP和SOIC8两种封装形式,工作温度范围为-30°C至85°C。

    技术参数


    - 工作电压范围:2.5V至3.6V(推荐3V操作)
    - I²C接口:7位地址(根据ADR引脚设置,支持56h和57h地址)
    - 供电电流:典型值为3.5mA,低功耗模式下典型值为25μA
    - 分辨率:10位
    - 磁场输入范围:默认±50mT,可通过I²C配置
    - 初始上电时间:典型值为1.5ms
    - 磁感应误差:最大3%
    - 采样频率:标准模式下50kHz,慢速模式下12.5kHz
    - 系统传播延迟:标准模式下20μs,慢速模式下50μs

    产品特点和优势


    最高可靠性与耐用性
    - 非接触式位置测量,适用于电池驱动设备
    - 支持简单的I²C配置
    - 提供10位高分辨率输出
    - 具有宽磁感应范围,可编程灵敏度
    易用性
    - 小巧的体积使其适合空间有限的应用场合
    - 两种封装形式(WLCSP与SOIC8),便于集成

    应用案例和使用建议


    AS5510主要应用于位置传感、伺服驱动反馈、相机镜头控制和闭环位置控制等领域。例如,在一个典型的电路应用中,它被用来检测磁铁的位置变化。在安装时,确保磁铁的磁场强度在AS5510的感应范围内,以获得最佳精度。此外,考虑到电源电压和时钟频率的影响,建议使用合适的系列电阻以避免信号失真。

    兼容性和支持


    AS5510采用I²C协议,可以轻松集成到现有的I²C总线系统中。其兼容标准、快速和快速模式Plus三种速度,适用于不同的通信需求。厂商提供详尽的技术支持和文档,包括设计指南和应用手册,帮助用户快速掌握和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 传感器无法正常工作 | 检查连接线路是否正确,确认电源电压和I²C地址设置无误 |
    | 数据读取不稳定 | 确认I²C总线上的上拉电阻值,以及磁铁与传感器之间的距离是否合适 |

    总结和推荐


    AS5510是一款功能强大且易于使用的线性霍尔传感器,特别适合于需要高精度和低功耗的应用场景。凭借其高分辨率和宽磁感应范围,它在位置传感器应用中表现出色。结合良好的易用性和丰富的功能,我们强烈推荐此款产品给寻求可靠位置传感解决方案的设计工程师。

990600396厂商介绍

ams是一家专注于高性能传感器解决方案和模拟IC的全球领先半导体公司。公司总部位于奥地利,在全球设有研发中心和销售网络。ams的产品广泛应用于消费电子、工业、汽车和医疗等领域。

ams主营产品分为三大类:

1. 传感器:包括光学传感器、环境传感器、音频传感器等,应用于智能手机、平板电脑、可穿戴设备等消费电子产品。

2. 接口和连接:包括无线通信、有线通信等接口解决方案,应用于物联网、工业自动化等领域。

3. 模拟IC:包括电源管理、信号处理等模拟集成电路,应用于汽车电子、医疗设备等。

ams的优势在于:

1. 技术创新:ams持续投入研发,拥有多项专利技术,保持行业领先地位。

2. 产品多样性:ams提供丰富的传感器和模拟IC产品,满足不同应用需求。

3. 客户服务:ams拥有专业的技术支持团队,为客户提供定制化解决方案和快速响应服务。

4. 质量控制:ams严格执行质量管理体系,确保产品性能稳定可靠。

990600396数据手册

厂牌 PDF简要描述 下载
AMS 传感器开发工具 AMS 990600396 990600396数据手册

990600396封装设计

查看详情并下载
Symbol
Footprint
3D Model
