990600785

产品分类: 传感器开发工具
厂牌: AMS

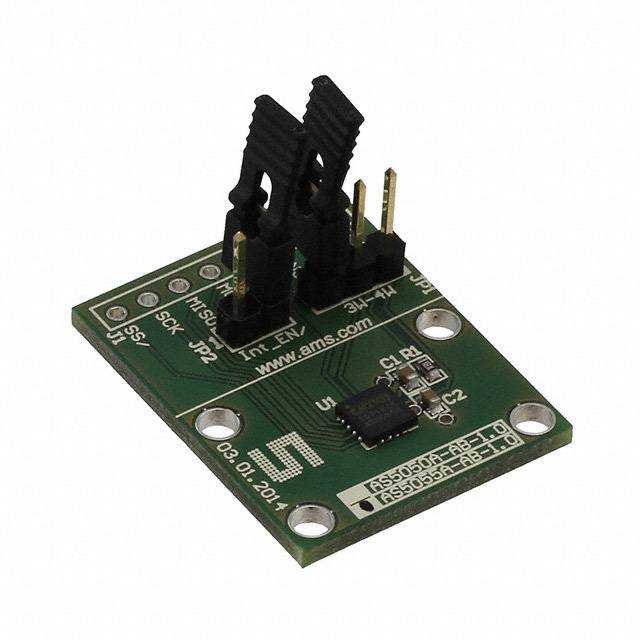

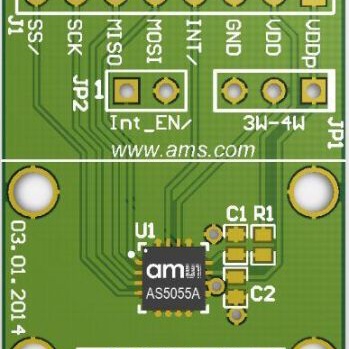

产品描述: ams OSRAM, 适配器板, 旋转角传感器, 用于AS5055A, AS5055A芯片
供应商型号: 2329674
供应商: 海外现货
标准整包数: 1
AMS 传感器开发工具 990600785

990600785概述

    电子元器件产品技术手册:AS5055A磁性位置传感器

    产品简介


    AS5055A 是ams公司推出的一款低功耗12位磁性旋转位置传感器,适用于需要高精度绝对角度测量的应用场景。它集成了一组霍尔元件阵列、高分辨率ADC和智能电源管理控制器。通过3线或4线SPI接口将角度位置、报警位和磁场信息传输至微控制器。
    主要功能:
    - 提供12位绝对角度位置指示
    - 极低的功耗(低功耗模式下电流消耗仅为3μA)
    - 高可靠性传感,对磁场干扰具有免疫力
    - 集成的中断功能用于同步微控制器和传感器
    应用领域:
    - 伺服电机控制
    - 电池驱动系统
    - 机器人
    - 工业自动化系统

    技术参数


    - 电源电压:VDD(3.0V~3.6V),VDDp(1.8V~VDD)
    - 输入电压范围:-0.3V ~ VDDp + 0.3V
    - 电流消耗:
    - 正常工作模式:8.5mA
    - 低功耗模式(默认):33μA
    - 低功耗模式(禁用POR):3μA
    - 读取速率:500μs
    - 温度范围:-40°C ~ 85°C
    - 工作环境:封装体温度最高可达260°C
    - 存储条件:储存温度范围为-55°C ~ 125°C

    产品特点和优势


    - 精准可靠:12位绝对角度位置指示,确保高精度测量。
    - 极低功耗:3μA的低功耗模式电流,延长电池使用寿命。
    - 高可靠性传感:不受外部磁场干扰的影响。
    - 易于小型化设计:采用紧凑型QFN-16 4x4封装。
    - 行业标准接口:兼容3线或4线SPI接口。

    应用案例和使用建议


    - 伺服电机控制:利用高精度角度测量和快速响应能力,优化电机控制性能。
    - 机器人:通过实时角度反馈,实现精确的姿态控制。
    - 电池驱动系统:低功耗设计确保系统在电池供电的情况下长时间运行。
    使用建议:
    - 在高精度测量需求较高的场合,可考虑使用3线或4线SPI接口以提高数据传输速度。
    - 在设计时需注意稳定的电源供应,避免因电源波动导致的测量误差。

    兼容性和支持


    - 接口兼容性:支持3线和4线SPI接口,便于与多种微控制器兼容。
    - 厂商支持:ams公司提供全面的技术文档和支持服务,可通过官网获取相关资源和技术支持。

    常见问题与解决方案


    - 问题1:电源电压不符合要求。
    - 解决方案:确保VDD电压在3.0V到3.6V之间,VDDp电压在1.8V到VDD之间。
    - 问题2:传感器无法正常工作。
    - 解决方案:检查电源连接,确认所有引脚连接正确且无误。
    - 问题3:读数不稳定。
    - 解决方案:确保外部磁场强度在30mT到90mT范围内,调整自动增益控制(AGC)设置以获得稳定读数。

    总结和推荐


    AS5055A是一款高性能、低功耗的磁性位置传感器,适用于多种工业和消费电子产品。其高精度、低功耗、可靠性高等特点使其成为市场上极具竞争力的产品。特别是在电池驱动系统和机器人应用中表现优异。因此,强烈推荐在高精度角度测量需求的项目中使用这款传感器。

990600785厂商介绍

ams是一家专注于高性能传感器解决方案和模拟IC的全球领先半导体公司。公司总部位于奥地利,在全球设有研发中心和销售网络。ams的产品广泛应用于消费电子、工业、汽车和医疗等领域。

ams主营产品分为三大类:

1. 传感器:包括光学传感器、环境传感器、音频传感器等,应用于智能手机、平板电脑、可穿戴设备等消费电子产品。

2. 接口和连接:包括无线通信、有线通信等接口解决方案,应用于物联网、工业自动化等领域。

3. 模拟IC:包括电源管理、信号处理等模拟集成电路,应用于汽车电子、医疗设备等。

ams的优势在于:

1. 技术创新:ams持续投入研发,拥有多项专利技术,保持行业领先地位。

2. 产品多样性:ams提供丰富的传感器和模拟IC产品,满足不同应用需求。

3. 客户服务:ams拥有专业的技术支持团队,为客户提供定制化解决方案和快速响应服务。

4. 质量控制:ams严格执行质量管理体系,确保产品性能稳定可靠。

990600785数据手册

厂牌 PDF简要描述 下载
AMS 传感器开发工具 AMS 990600785 990600785数据手册

990600785封装设计

查看详情并下载
Symbol
Footprint
3D Model
