990600194

产品分类: 传感器开发工具
厂牌: AMS

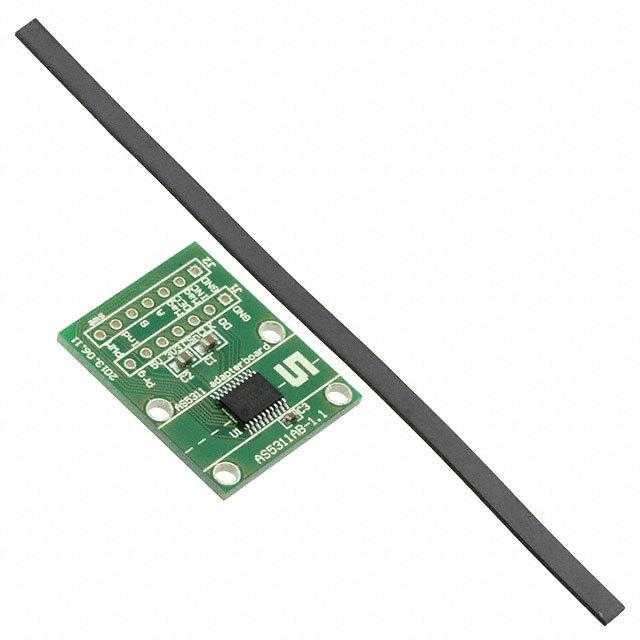

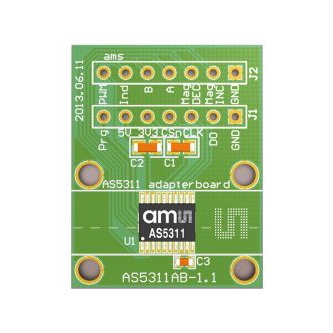

产品描述: ams OSRAM, 适配器板, 位置传感器, 用于AS5311, AS5311芯片
供应商型号: 2329691
供应商: 海外现货
标准整包数: 1
AMS 传感器开发工具 990600194

990600194概述

    高分辨率磁线性编码器 AS5311 技术手册

    产品简介


    AS5311 是一款无接触式高分辨率磁线性编码器,适用于准确的直线运动和偏轴旋转感应。它采用单一芯片集成霍尔元件、模拟前端和数字信号处理,提供高达0.5μm的分辨率。通过将多极磁条或环安装在芯片上方,可以实现精确的位置测量。

    技术参数


    - 尺寸: 20引脚TSSOP封装
    - 电源电压: 3.3V 或 5V
    - 环境温度范围: -40°C 至 +125°C
    - 绝对输出分辨率: 0.488μm/步(12位/2mm)
    - 增量输出分辨率: 1.95μm/步(10位/2mm)
    - 最大工作速度: 直接模式下可达650mm/s

    产品特点和优势


    1. 高精度: 绝对输出分辨率可达0.488μm/步。
    2. 宽工作范围: 能在广泛的电压和温度范围内运行。
    3. 多种输出接口: 提供串行、脉宽调制(PWM)和增量输出。
    4. 兼容性: 可以使用多极磁条或环,支持径向和轴向磁化。

    应用案例和使用建议


    AS5311 广泛应用于微致动反馈、伺服驱动反馈、机器人以及替代光学编码器等领域。例如,在机器人应用中,它可以用于精确控制关节位置,确保高精度的操作。
    使用建议:
    - 在安装磁条或磁环时,应保证其与芯片的距离保持在0.3mm左右。
    - 为提高精度,可以使用数字滤波方法减少输出噪声。
    - 在系统启动时,可以通过读取MagINCn和MagDECn状态来判断磁体位置是否在正常范围内。

    兼容性和支持


    AS5311 与多极磁条或磁环兼容,具体材料推荐使用塑料或橡胶粘结的铁氧体或钕铁硼。对于不同的系统配置,可以重新编程以匹配特定应用需求。技术支持服务可在ams官网获得。

    常见问题与解决方案


    1. 磁体位置不稳定
    - 解决方案: 使用外部微控制器软件添加数字滤波功能或提高磁体距离稳定性。
    2. 磁体距离过大导致信号衰减
    - 解决方案: 调整磁体与传感器之间的距离,确保在0.3mm左右。
    3. 输出信号异常
    - 解决方案: 检查磁体材质和安装位置是否符合标准。

    总结和推荐


    AS5311 作为一款高精度的磁线性编码器,具备出色的性能和广泛的适用范围。对于需要精确位置测量的应用,如机器人、伺服驱动和自动化设备,AS5311是一款非常值得推荐的产品。ams AG 提供了详细的技术文档和良好的客户支持,使其成为许多工业应用的理想选择。

990600194厂商介绍

ams是一家专注于高性能传感器解决方案和模拟IC的全球领先半导体公司。公司总部位于奥地利,在全球设有研发中心和销售网络。ams的产品广泛应用于消费电子、工业、汽车和医疗等领域。

ams主营产品分为三大类:

1. 传感器:包括光学传感器、环境传感器、音频传感器等,应用于智能手机、平板电脑、可穿戴设备等消费电子产品。

2. 接口和连接:包括无线通信、有线通信等接口解决方案,应用于物联网、工业自动化等领域。

3. 模拟IC:包括电源管理、信号处理等模拟集成电路,应用于汽车电子、医疗设备等。

ams的优势在于:

1. 技术创新:ams持续投入研发,拥有多项专利技术,保持行业领先地位。

2. 产品多样性:ams提供丰富的传感器和模拟IC产品,满足不同应用需求。

3. 客户服务:ams拥有专业的技术支持团队,为客户提供定制化解决方案和快速响应服务。

4. 质量控制:ams严格执行质量管理体系,确保产品性能稳定可靠。

990600194数据手册

厂牌 PDF简要描述 下载
AMS 传感器开发工具 AMS 990600194 990600194数据手册

990600194封装设计

查看详情并下载
Symbol
Footprint
3D Model
