990600775

产品分类: 传感器开发工具
厂牌: AMS

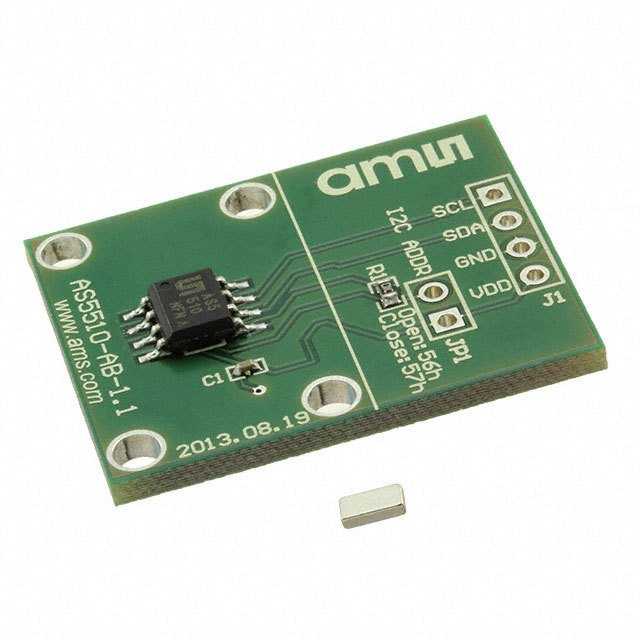

产品描述: ams OSRAM, 适配器板, 位置传感器, 用于AS5510., AS5510芯片
供应商型号: 2329692
供应商: 海外现货
标准整包数: 1

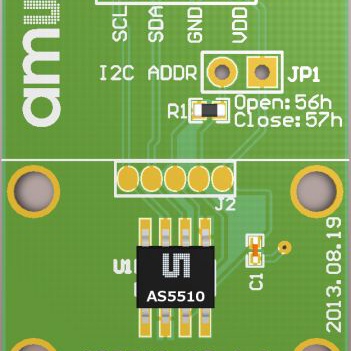

AMS 传感器开发工具 990600775

990600775概述


    产品简介


    AS5510是一款具有I²C接口的线性霍尔传感器,能够测量绝对位置。其内部集成了10位分辨率的模拟前端,并能通过简单的两极磁铁测量横向移动的位置。该传感器适用于宽泛的磁场范围,并且能够在气隙约为1.0毫米的情况下实现0.5到2毫米的横向位移测量。为降低功耗,AS5510可以在不使用时切换至休眠模式。该产品有WLCSP和SOIC8两种封装形式,可在-30°C至85°C的环境温度范围内工作。

    技术参数


    - 直流供电电压:-0.3 V 到 5 V
    - 输入引脚电压:-0.3 V 到 VDD +0.3 V
    - 电源电流(@ 25°C):3.5 mA
    - 低功耗电流:25 μA
    - 工作温度范围:-30°C 到 85°C
    - I²C总线频率:最高1 MHz
    - ADC采样频率(标准模式):50 KHz
    - 系统传播延迟(标准模式):20 μs
    - ADC采样频率(慢速模式):12.5 KHz
    - 系统传播延迟(慢速模式):50 μs
    - 分辨率:10位
    - 可编程灵敏度:可通过I²C或出厂校准选项配置
    - 电源下电模式:可用以节省功耗
    - 封装形式:WLCSP和SOIC8

    产品特点和优势


    1. 高可靠性和耐用性:采用非接触式位置测量,确保长久稳定的工作。
    2. 电池驱动设备的理想选择:低功耗设计使得它非常适合于电池驱动的应用。
    3. 易于使用:简单配置即可完成设备初始化。
    4. 高分辨率输出:具备10位分辨率,提供精确的位置测量结果。
    5. 广泛磁场范围操作:能够适应多种磁场环境,适用性强。
    6. 最小化外形尺寸:提供两种不同的封装形式,满足不同需求。

    应用案例和使用建议


    典型应用场景:AS5510适合应用于位置传感、伺服电机反馈、相机镜头控制以及闭环位置控制系统。例如,在机器人手臂控制系统中,可以利用AS5510测量关节位置,实现精准的运动控制。对于需要长时间工作的机器人系统,可以通过软件控制将AS5510切换到低功耗模式来延长整体系统的运行时间。
    使用建议:
    - 在低温环境下工作时,建议增加外部滤波电容以保持稳定性。
    - 使用外部电容器连接到VDD和VSS之间,可以帮助滤除噪声并提高系统的抗干扰能力。
    - 在高频操作时,应注意避免信号传输过程中的时序冲突,从而保证数据完整性。

    兼容性和支持


    AS5510与标准I²C总线完全兼容,可以直接与各种微控制器或微处理器进行通信。此外,供应商还提供了详尽的技术文档和支持服务,以帮助用户快速熟悉并集成该传感器到他们的设计方案中。针对可能遇到的技术问题,用户也可以直接联系制造商获取技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常工作 | 检查接线是否正确,确认所有引脚连接无误,并检查电源电压是否符合要求。|
    | 数据读取不稳定 | 增加外部滤波电容,以降低噪音干扰。检查电路板布局,避免高频信号与低频信号之间的串扰。 |
    | 设备工作温度超出范围 | 确认设备工作环境温度是否处于规定范围内,必要时增加散热装置。 |

    总结和推荐


    总体而言,AS5510凭借其高可靠性、低功耗以及易用性等特点,在众多应用场合中表现出色。特别适合用于对位置检测精度要求高的应用,如机器人、自动化设备及智能家电等领域。如果您正在寻找一款高性能、高可靠性的线性霍尔传感器,AS5510无疑是一个值得考虑的选择。

990600775厂商介绍

ams是一家专注于高性能传感器解决方案和模拟IC的全球领先半导体公司。公司总部位于奥地利,在全球设有研发中心和销售网络。ams的产品广泛应用于消费电子、工业、汽车和医疗等领域。

ams主营产品分为三大类:

1. 传感器:包括光学传感器、环境传感器、音频传感器等,应用于智能手机、平板电脑、可穿戴设备等消费电子产品。

2. 接口和连接:包括无线通信、有线通信等接口解决方案,应用于物联网、工业自动化等领域。

3. 模拟IC:包括电源管理、信号处理等模拟集成电路,应用于汽车电子、医疗设备等。

ams的优势在于:

1. 技术创新:ams持续投入研发,拥有多项专利技术,保持行业领先地位。

2. 产品多样性:ams提供丰富的传感器和模拟IC产品,满足不同应用需求。

3. 客户服务:ams拥有专业的技术支持团队,为客户提供定制化解决方案和快速响应服务。

4. 质量控制:ams严格执行质量管理体系,确保产品性能稳定可靠。
