990600879

产品分类: 传感器开发工具
厂牌: AMS

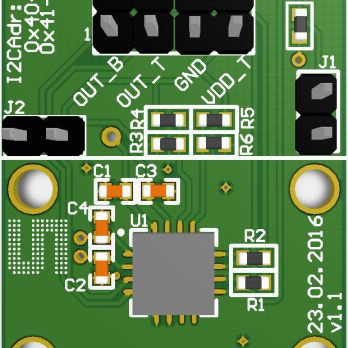

产品描述: ams OSRAM, 适配器板, 位置传感器, 用于AS5200L, AS5200L芯片
供应商型号: 2329681
供应商: 海外现货
标准整包数: 1
AMS 传感器开发工具 990600879

990600879概述


    产品简介


    AS5200L是一款集成了两个独立传感器芯片的12位磁性旋转位置传感器,具备冗余的I²C和PWM输出。它通过非接触方式测量轴向磁铁的绝对角度,广泛应用于需要高可靠性和耐久性的汽车电子控制系统,例如齿轮变换器、无接触旋钮、踏板、操纵杆以及其他角度测量应用。该传感器设计用于替代传统的接触式电位器,提供了更高的稳定性和可靠性。

    技术参数


    电气特性:
    - 正电压供应:VDD5V(5V模式下):4.5V - 5.5V;VDD3V3(3.3V模式下):3.0V - 3.6V。
    - 工作电流:NOM模式下电流消耗为6.4mA;低功耗模式下的电流消耗分别为:LPM1:3.3mA,LPM2:1.8mA,LPM3:1.5mA。
    - 采样率:150μs;AGC更新速率:896μs。
    - 电源温度范围:-40°C至125°C。
    - 输入电压范围:I/O端口输入电压为0.7 × VDD到VDD + 0.3V。
    磁特性:
    - 正交磁场强度:正常输出时为30mT到90mT;扩展范围内为10mT到90mT。
    系统特性:
    - 分辨率:12位。
    - 系统内部线性误差:±1度。
    - 噪声水平:RMS输出噪声为0.015度(在ONSLOW条件下),0.043度(在ONFAST条件下)。

    产品特点和优势


    最高可靠性和耐用性:通过非接触测量方式提高可靠性。
    简单编程:可通过I²C接口进行简单用户编程。
    选择性输出:提供数字输出(I²C或PWM编码输出)。
    低功耗:自动进入低功耗模式。
    易设置:具有自动磁体检测功能。
    小巧外形:采用MLF-16 (5mm x 5mm) 封装。
    环境适应性强:工作温度范围广(-40°C 至 125°C)。

    应用案例和使用建议


    应用案例:
    - 汽车齿轮变换器:利用该传感器监测并调整换挡机构的位置,提升换挡平顺性和安全性。
    - 无接触旋钮:适用于需要高精度和长寿命的应用场景,如高端汽车仪表盘控制旋钮。
    - 踏板和操纵杆:确保角度测量的准确性,提升用户体验。
    使用建议:
    - 在安装过程中,务必保证传感器与磁体的对准精度,避免信号干扰。
    - 在不同温度环境下使用时,注意传感器的环境温度适应性,确保其在极端条件下的正常运行。
    - 在使用PWM输出时,应配置合适的负载电容以确保信号完整性。

    兼容性和支持


    兼容性:
    - 与I²C标准兼容,可以与多种MCU无缝对接。
    - 采用行业标准MLF-16封装,便于在各种PCB布局中使用。
    支持与维护:
    - 由厂商提供详细的技术支持文档和快速响应的客户支持服务。
    - 产品符合AEC-Q100 Grade 1标准,确保在汽车领域的应用可靠性。

    常见问题与解决方案


    常见问题:
    - 如何正确配置零点角度和最大角度?
    解决方案:通过I²C接口编程设定,具体步骤可参考手册相关章节。
    - 如何实现低功耗模式?
    解决方案:通过配置寄存器参数,可自动切换到低功耗模式。
    - 如何处理传感器输出异常?
    解决方案:检查供电电压和接线是否正常,重新初始化传感器。

    总结和推荐


    综上所述,AS5200L凭借其高可靠性、耐用性以及灵活的配置选项,在汽车及其他工业应用中表现出色。对于寻求高精度、高可靠性的角度测量解决方案的开发者和制造商来说,这款传感器是理想的选择。其优异的电气特性和广泛的温度适应能力,使其能够在苛刻的环境中稳定工作,非常推荐使用。

990600879厂商介绍

ams是一家专注于高性能传感器解决方案和模拟IC的全球领先半导体公司。公司总部位于奥地利,在全球设有研发中心和销售网络。ams的产品广泛应用于消费电子、工业、汽车和医疗等领域。

ams主营产品分为三大类:

1. 传感器:包括光学传感器、环境传感器、音频传感器等,应用于智能手机、平板电脑、可穿戴设备等消费电子产品。

2. 接口和连接:包括无线通信、有线通信等接口解决方案,应用于物联网、工业自动化等领域。

3. 模拟IC:包括电源管理、信号处理等模拟集成电路,应用于汽车电子、医疗设备等。

ams的优势在于:

1. 技术创新:ams持续投入研发,拥有多项专利技术,保持行业领先地位。

2. 产品多样性:ams提供丰富的传感器和模拟IC产品,满足不同应用需求。

3. 客户服务:ams拥有专业的技术支持团队,为客户提供定制化解决方案和快速响应服务。

4. 质量控制:ams严格执行质量管理体系,确保产品性能稳定可靠。

990600879数据手册

厂牌 PDF简要描述 下载
AMS 传感器开发工具 AMS 990600879 990600879数据手册
