990601022

产品分类: 传感器开发工具
厂牌: AMS

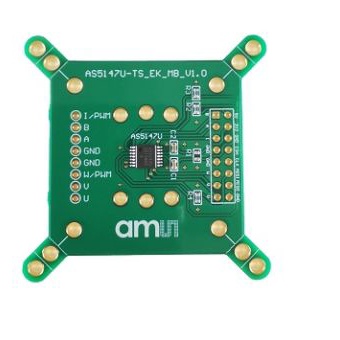

产品描述: ams OSRAM, 位置传感器, 用于AS5147U, AS5147U芯片
供应商型号: 2329680
供应商: 海外现货
标准整包数: 1
AMS 传感器开发工具 990601022

990601022概述


    产品简介


    AS5147:高分辨率磁性旋转位置传感器
    AS5147是一款14位线性化绝对角度磁性旋转位置传感器,专为快速精确测量全方位360度范围内的绝对角度而设计。它集成了动态角度误差补偿(DAEC™)技术,几乎没有延迟。该传感器主要用于电动机和位置控制领域,具备高分辨率、多样化接口选择以及优异的安全诊断功能。

    技术参数


    供电电压
    - VDD: 4.5V至5.5V
    - VDD3V3: 3.0V至3.6V
    - VDD3V3150: 3.2V至3.4V
    功耗
    - 最大总功耗: 150mW
    - 系统传播延迟:
    - tdelay: 90至110μs
    - tdelayDAEC: 1.5至1.9μs
    - 采样率: 202至247ns
    角度分辨率
    - 绝对角度分辨率: 14位
    - 增量脉冲分辨率: 10或11位(可编程)
    磁场特性
    - 正常工作模式下的正交磁场强度: 35mT至70mT
    - 非线性度(最优放置情况下,25°C时): ±0.8度
    - 噪声性能(1sigma RMS输出噪声):
    - ONL: 0.068度
    - ONH: 0.082度
    接口
    - SPI接口: 支持高达10MHz的通信速率
    - ABI接口: 1024步/256脉冲/转
    - UVW接口: 可编程的多极对数
    - PWM接口: PWM编码输出信号

    产品特点和优势


    - 动态角度误差补偿(DAEC™): 近乎无延迟的动态角度误差补偿技术。
    - 高分辨率: 14位核心分辨率,适用于高精度位置和电机控制。
    - 多种接口选择: 支持SPI、ABI、UVW和PWM接口,适应不同的应用需求。
    - 易用性: 可通过SPI命令进行配置,无需专用编程器。
    - 安全性: 包含自诊断功能,确保安全运行。
    - 抗外部磁场干扰: 具有强大的抗外部磁场干扰能力。
    - 符合汽车安全标准: 定义为SEooC(安全元素独立于上下文),符合ISO26262标准。

    应用案例和使用建议


    应用案例:
    - 电动助力转向系统(EPS): 用于提高转向系统的精度和响应速度。
    - 传动系统(变速箱、执行器): 实现精确的扭矩和速度控制。
    - 泵、刹车执行器: 提供高精度的位置反馈。
    - 起动机和发电机: 提供精确的角度信息以优化电机控制。
    使用建议:
    - 在高精度要求的应用中,建议开启动态角度误差补偿(DAEC™)功能。
    - 对于低速或静态定位应用,可以关闭DAEC™以获得更好的噪声性能。
    - 在多电机应用中,建议使用UVW接口以减少电缆数量并提高可靠性。

    兼容性和支持


    - 兼容性: AS5147的多种接口使其易于与不同类型的微控制器和控制系统集成。
    - 支持: 制造商提供详尽的技术文档和客户支持,包括软件工具和应用笔记。

    常见问题与解决方案


    1. 问题: 如何确保SPI接口的数据完整性?
    - 解决方案: 确保正确的设置奇偶校验位(PARC),以避免奇偶校验错误。
    2. 问题: 设备无法正常启动。
    - 解决方案: 检查供电电压是否在规定范围内,确认电源连接稳定,并检查是否存在外部磁场干扰。
    3. 问题: 输出信号不稳定。
    - 解决方案: 检查磁场强度是否在推荐范围内,并适当调整放大和滤波设置。

    总结和推荐


    综合评估:
    - 优点: AS5147具有卓越的动态角度误差补偿技术和高分辨率特性,能够在各种复杂环境中提供稳定可靠的角度测量。
    - 应用: 广泛应用于汽车动力系统、工业自动化以及机器人等领域。
    推荐:
    强烈推荐使用AS5147作为高精度角度传感器解决方案。其独特的功能和技术优势使其成为市场上同类产品的首选之一。

990601022厂商介绍

ams是一家专注于高性能传感器解决方案和模拟IC的全球领先半导体公司。公司总部位于奥地利,在全球设有研发中心和销售网络。ams的产品广泛应用于消费电子、工业、汽车和医疗等领域。

ams主营产品分为三大类:

1. 传感器:包括光学传感器、环境传感器、音频传感器等,应用于智能手机、平板电脑、可穿戴设备等消费电子产品。

2. 接口和连接:包括无线通信、有线通信等接口解决方案,应用于物联网、工业自动化等领域。

3. 模拟IC:包括电源管理、信号处理等模拟集成电路,应用于汽车电子、医疗设备等。

ams的优势在于:

1. 技术创新:ams持续投入研发,拥有多项专利技术,保持行业领先地位。

2. 产品多样性:ams提供丰富的传感器和模拟IC产品,满足不同应用需求。

3. 客户服务:ams拥有专业的技术支持团队,为客户提供定制化解决方案和快速响应服务。

4. 质量控制:ams严格执行质量管理体系,确保产品性能稳定可靠。

990601022数据手册

厂牌 PDF简要描述 下载
AMS 传感器开发工具 AMS 990601022 990601022数据手册

990601022封装设计

查看详情并下载
Symbol
Footprint
3D Model
