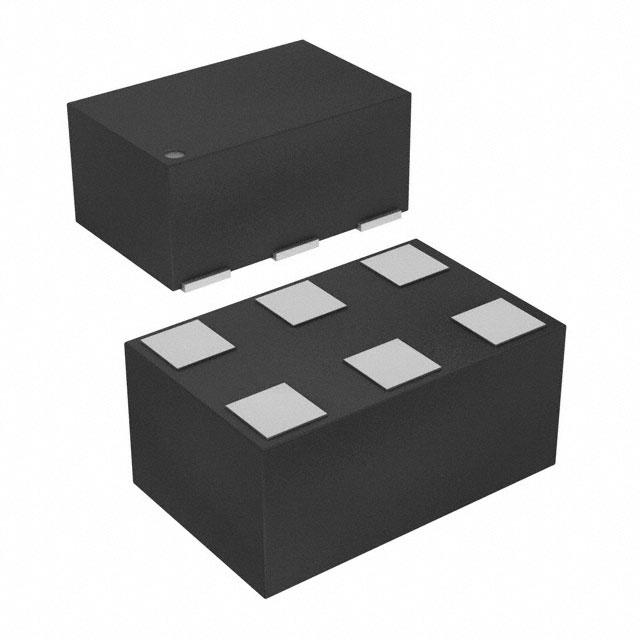

LTE3401LX

厂牌: NXP SEMICONDUCTORS
产品描述: 617MHz 3.1V 960MHz XSON-6 贴片安装
供应商型号: CY-LTE3401LX
供应商:
标准整包数: 1
NXP SEMICONDUCTORS 其它RF IC和模块​​​​​​ LTE3401LX

LTE3401LX概述

    LTE3401L SiGe:C Low-Noise Amplifier (LNA) with Bypass Switch for LTE

    1. 产品简介


    LTE3401L是一款专为LTE接收应用设计的高增益低噪声放大器(LNA),集成旁路开关,封装于小型塑料6引脚无铅封装中。这款低噪声放大器主要用于智能手机、功能手机和平板电脑等设备的LTE射频前端模块中。其主要功能是提升系统的灵敏度,特别是在分频双工(FDD)系统中,确保接收信号的灵敏度不受发射功率的影响。

    2. 技术参数


    - 操作频率范围:617 MHz 至 960 MHz
    - 噪声系数:0.63 dB
    - 增益:18.4 dB
    - 输入1 dB压缩点:-7.8 dBm
    - 内部调谐范围:支持703 MHz至960 MHz,也可调节至617 MHz至652 MHz(B71)
    - 旁路开关插入损耗:1.8 dB
    - 电源电压范围:1.5 V 至 3.1 V
    - 电流消耗:在增益模式下为10.3 mA(典型值),旁路模式下小于1 μA
    - 集成温度稳定偏置,便于设计
    - 热阻:从结点到焊盘的热阻为225 K/W

    3. 产品特点和优势


    - 高线性度:确保在不同发射功率下接收灵敏度的一致性。
    - 低功耗:当接收信号足够强时,可通过旁路模式进一步降低功耗。
    - 易于设计:内置温度稳定偏置,减少外部组件数量。
    - 小尺寸:采用小型6引脚无铅封装,适用于紧凑的设计需求。
    - 高性能:在低电流消耗条件下仍能保持高增益和低噪声。

    4. 应用案例和使用建议


    - 应用案例:LTE接收的智能手机、功能手机、平板电脑的射频前端模块。
    - 使用建议:在设计过程中,应遵循制造商提供的应用图,合理选择匹配电感器的参数。例如,在703 MHz至960 MHz范围内可选用18 nH的电感器,而在617 MHz至652 MHz范围内则选用8.7 nH的电感器。为了确保稳定的工作,应在VCC节点上配置至少1 μF的去耦电容。

    5. 兼容性和支持


    - 兼容性:该产品与常见的射频前端模块和其他相关电子元件具有良好的兼容性,可用于各种通信设备。
    - 支持:制造商提供详细的技术文档和支持服务,包括应用指南、样品和测试工具。

    6. 常见问题与解决方案


    - 问题1:在设计电路时,如果出现功耗过高的情况。
    - 解决方案:检查旁路模式是否正确启用,确保在接收信号强度足够的条件下切换到旁路模式以降低功耗。
    - 问题2:噪声系数不达标。
    - 解决方案:检查外部匹配网络和电容器的选择是否符合设计要求。重新计算并调整相应的参数。
    - 问题3:增益不符合预期。
    - 解决方案:检查电源电压是否在推荐范围内,并确认输入信号强度和频率是否符合产品规格。

    7. 总结和推荐


    LTE3401L是一款高度集成且性能卓越的低噪声放大器,特别适合需要提升灵敏度的LTE接收应用。其独特的旁路功能和低功耗特性使其在智能手机和平板电脑等移动设备中具备显著优势。总体而言,该产品不仅在技术指标上表现出色,而且易于集成和设计。因此,强烈推荐在LTE接收应用中使用LTE3401L。
    通过上述详细的描述,可以充分展示LTE3401L低噪声放大器的功能和优势,帮助设计师更好地理解和利用这一高性能射频前端组件。

LTE3401LX参数

参数
最大工作频率 960MHz
最小工作频率 617MHz
最大工作供电电压 3.1V
最小工作供电电压 -
支持协议 -
通用封装 XSON-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
