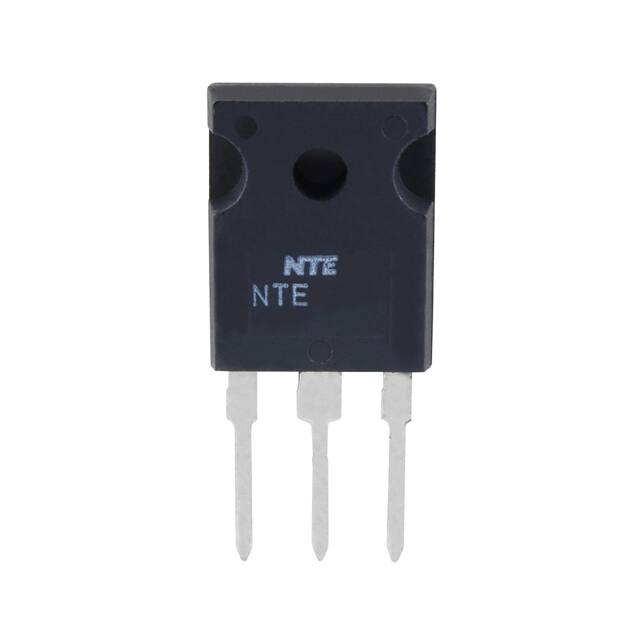

TIP34A

产品分类: 三极管(BJT)
厂牌: NTE ELECTRONICS
产品描述: PNP 80W 5V 60V 60V 10A TO-218 通孔安装
供应商型号: TIP34A
供应商: Master
标准整包数: 25
NTE ELECTRONICS 三极管(BJT) TIP34A

TIP34A概述

    # 高性能硅互补高压晶体管——TIP33A/TIP34A与TIP33B/TIP34B系列

    产品简介


    TIP33A、TIP33B、TIP33C(NPN型)和TIP34A、TIP34B、TIP34C(PNP型)是专为高功率放大器和开关应用设计的互补型硅晶体管。这些晶体管广泛应用于消费电子、工业控制、汽车电子以及家用电器等领域,因其卓越的性能和可靠性成为许多电路设计工程师的首选。

    技术参数


    以下是TIP33/TIP34系列的主要技术参数:
    - 最大集电极-发射极电压(VCEO):
    - TIP33A/TIP34A:60V
    - TIP33B/TIP34B:80V
    - TIP33C/TIP34C:100V
    - 连续集电极电流(IC):10A
    - 峰值集电极电流(ICP):15A
    - 基极电流(IB):3A
    - 总功耗(PD)(Tc=25°C时):80W
    - 热阻(RthJC):1.56°C/W
    - 工作温度范围(TJ):-65°C 至 +150°C
    - 存储温度范围(Tstg):-65°C 至 +150°C
    电气特性
    | 参数 | 符号 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 离开特性 |
    | 集电极-发射极维持电压 | VCEO(sus) | IC=30mA, IB=0 | 60 | - | - | V |
    IC=30mA, IB=0 | 80 | - | - | V |
    IC=30mA, IB=0 | 100 | - | - | V |

    产品特点和优势


    1. 高电压耐受能力:TIP33/TIP34系列提供了从60V到100V的不同等级选择,能够适应广泛的电压需求。
    2. 高电流处理能力:高达10A的连续电流能力和15A的峰值电流支持重载工作环境。
    3. 宽广的工作温度范围:从-65°C到+150°C的工作温度确保了在极端条件下仍能稳定运行。
    4. 优秀的电流增益性能:最小电流增益(hFE)为40,在典型应用中表现出色。
    5. 良好的热管理:低热阻设计有助于快速散热,延长使用寿命。

    应用案例和使用建议


    应用案例
    - 音频放大器:TIP33/TIP34可用于构建高效音频功率放大器,提供高质量的声音输出。
    - 开关电源:作为开关元件使用,具有快速开关特性和高效率。
    - 电动工具:在需要高电流输出的应用中表现优异,如电动螺丝刀、电钻等。
    使用建议
    - 在选择具体型号时,应根据实际电压要求选择合适的TIP33/TIP34版本(如60V、80V或100V)。
    - 设计电路时需注意散热问题,避免因过热导致损坏。

    兼容性和支持


    TIP33/TIP34系列晶体管与多种标准接口兼容,易于集成到现有系统中。制造商提供了详尽的技术文档和支持服务,包括在线社区论坛和技术咨询热线,帮助用户解决问题并优化设计方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度过高 | 增加散热片或改进散热设计 |
    | 输出不稳定 | 检查接线是否牢固及负载是否超出规格 |
    | 工作电流超出额定值 | 减少负载或增加额外的限流措施 |

    总结和推荐


    TIP33/TIP34系列晶体管凭借其强大的性能和灵活性,在众多应用场景中展现出显著的优势。无论是在严苛的工作环境中还是复杂的设计项目里,它都能提供可靠的支持。因此,我们强烈推荐此系列产品给那些寻求高性能、高可靠性的电子元器件的专业人士和企业用户。

TIP34A参数

参数
配置 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCBO-最大集电极基极电压 60V
晶体管类型 PNP
最大集电极发射极饱和电压 -
集电极截止电流 -
集电极电流 10A
VEBO-最大发射极基极电压 5V
最大功率耗散 80W
VCEO-集电极-发射极最大电压 60V
通用封装 TO-218
安装方式 通孔安装
零件状态 在售
包装方式 袋装

TIP34A厂商介绍

NTE Electronics是一家知名的电子元件制造商,专注于生产和销售各种类型的半导体器件。公司主营产品包括二极管、晶体管、集成电路等,广泛应用于消费电子、工业控制、汽车电子、通信设备等多个领域。

NTE Electronics的产品分类主要包括:
1. 二极管:包括整流二极管、稳压二极管、肖特基二极管等,用于电源管理、信号处理等。
2. 晶体管:包括双极型晶体管(BJT)和金属氧化物半导体场效应晶体管(MOSFET),用于放大、开关等。
3. 集成电路:包括模拟、数字和混合信号集成电路,用于信号处理、数据转换等。

NTE Electronics的优势在于:
1. 产品线丰富,满足不同客户的需求。
2. 严格的质量控制,确保产品的可靠性和稳定性。
3. 快速响应市场变化,及时推出新产品。
4. 良好的客户服务,提供技术支持和解决方案。

TIP34A数据手册

厂牌 PDF简要描述 下载
NTE ELECTRONICS 三极管(BJT) NTE ELECTRONICS TIP34A TIP34A数据手册

TIP34A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.9435 ¥ 16.4614
100+ $ 1.7331 ¥ 14.41
250+ $ 1.6241 ¥ 13.5037
500+ $ 1.5158 ¥ 12.5966
1000+ $ 1.4665 ¥ 12.0088
2500+ $ 1.4243 ¥ 11.6632
5000+ $ 1.4137 ¥ 11.5768
7500+ $ 1.4137 ¥ 11.5768
库存: 300
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 411.53
