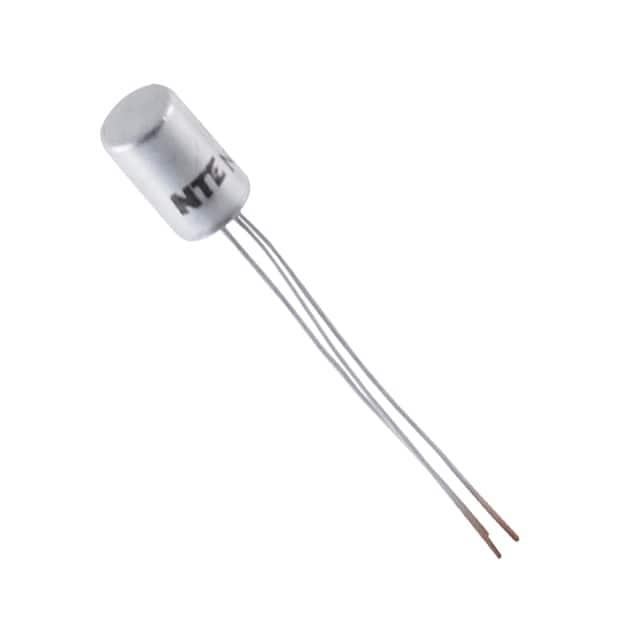

NTE102A

产品分类: 三极管(BJT)
厂牌: NTE ELECTRONICS
产品描述: PNP 650mW 10V 25μA 32V 10V 1A TO-1 通孔安装 152.4mm*76.2mm*10.3886mm
供应商型号: NTE102A
供应商: Master
标准整包数: 3
NTE ELECTRONICS 三极管(BJT) NTE102A

NTE102A概述

    中功率放大管 NTE102A (PNP) 和 NTE103A (NPN) 技术手册解析

    1. 产品简介


    NTE102A(PNP)和NTE103A(NPN)是德国制造的互补型锗晶体管,采用TO1封装形式,专为中功率放大器设计。这两种晶体管广泛应用于音频放大器、射频电路以及各种需要稳定增益和低噪声特性的场合。

    2. 技术参数


    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 集电极-基极电压 | IC=200μA, IE=0 | 32 | - | - | V |
    | 集电极截止电流 | VCB=10V, IE=0 | - | - | 25 | μA |
    | 直流电流增益 | VCB=0, IE=50mA | 63 | - | 295
    VCB=0, IE=300mA | 69 | - | 273
    | 共发射极截止频率 | VCB=2V, IE=10mA | 10 | - | - | kHz |
    | 集电极-发射极饱和电压 | IC=500mA, IB=50mA | - | 0.17 | - | V |
    | 噪声系数 | VCB=5V, IE=5mA, f=1kHz | - | - | 25 | dB |
    绝对最大额定值包括:集电极-基极电压VCBO为32V;发射极-基极电压VEBO为10V;集电极电流IC可达1A;功耗PC为650mW;工作结温TJ为+90°C;存储温度范围Tstg为-55°C至+90°C。

    3. 产品特点和优势


    - 高增益特性:NTE102A和NTE103A具有较高的直流电流增益,在不同电流条件下均能保持良好的性能表现。
    - 低噪声水平:适用于对信号质量要求高的应用,如音响系统或测量仪器。
    - 稳定性好:能够在宽泛的工作环境下维持稳定的性能输出。
    - 互补结构:PNP与NPN组合使得电路设计更加灵活多样。

    4. 应用案例和使用建议


    这些晶体管常用于构建模拟音频放大器及射频前端模块。对于需要高增益且低失真的音频系统来说,它们是非常理想的选择。此外,在一些精密测量设备中也可以找到它们的身影。为了获得最佳效果,建议合理分配电路中的偏置电阻值,并确保所有组件都处于良好状态。

    5. 兼容性和支持


    本产品与其他标准TO1封装的锗晶体管具有良好的互换性。制造商提供了全面的技术支持服务,包括在线文档资源和技术咨询热线。

    6. 常见问题与解决方案


    Q: 如何避免过热损坏?
    A: 使用散热片以提高热传导效率,同时确保电路板有足够的通风空间。
    Q: 为什么会有异常噪音产生?
    A: 检查输入端是否存在干扰源,并适当调整滤波电路参数。

    7. 总结和推荐


    综上所述,NTE102A和NTE103A作为高性能的中功率放大管,在多个领域展现出强大的适应能力和卓越的表现力。如果您正在寻找能够满足严苛工作环境需求并且具备优秀性价比的产品,那么这两款晶体管将是不错的选择。我们强烈推荐将其纳入您的设计考虑之中。

NTE102A参数

参数
VCEO-集电极-发射极最大电压 10V
晶体管类型 PNP
最大功率耗散 650mW
集电极截止电流 25μA
VEBO-最大发射极基极电压 10V
集电极电流 1A
配置 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大集电极发射极饱和电压 170mV@ 50mA,500mA
VCBO-最大集电极基极电压 32V
长*宽*高 152.4mm*76.2mm*10.3886mm
通用封装 TO-1
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装
