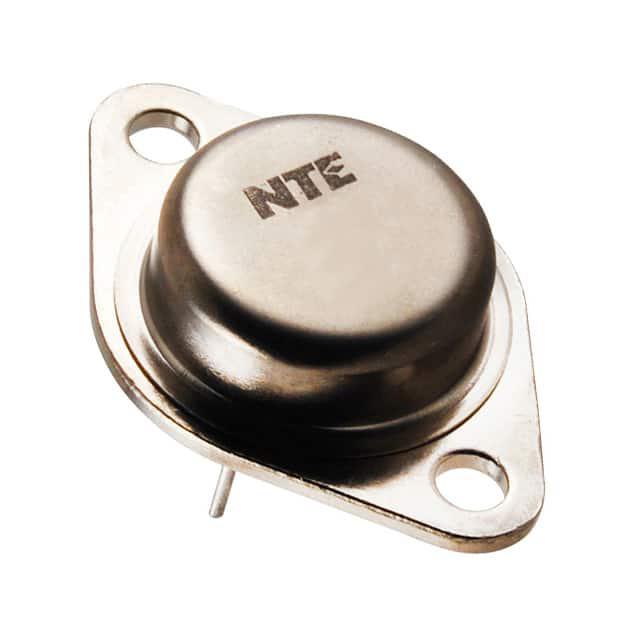

NTE285

产品分类: 三极管(BJT)
厂牌: NTE ELECTRONICS
产品描述: PNP 150W 5V 100μA 180V 180V 16A TO-3 通孔安装 39.76mm*26.7mm*8.89mm
供应商型号: ET-4524731
供应商: 海外现货
标准整包数: 1
NTE ELECTRONICS 三极管(BJT) NTE285

NTE285概述

    电子元器件产品技术手册:NTE284/NTE285 硅互补功率晶体管

    1. 产品简介


    NTE284(NPN)和NTE285(PNP)是专为音频放大器输出设计的硅互补功率晶体管,封装形式为TO3。这些晶体管特别适用于100瓦高保真音频频率放大器的输出级,提供强大的电流和电压处理能力。

    2. 技术参数


    - 绝对最大额定值
    - 集电极-基极电压,VCBO:180V
    - 集电极-发射极电压,VCEO:180V
    - 发射极-基极电压,VEBO:5V
    - 集电极电流,IC:16A
    - 发射极电流,IE:16A
    - 功率耗散,PC:150W
    - 结温,Tj:+150°C
    - 存储温度,Tstg:–65°C至+150°C
    - 电气特性
    - 集电极截止电流,ICBO:VCB=90V,IE=0,最小-最大值为100μA
    - 发射极截止电流,IEBO:VEB=5V,IC=0,最小-最大值为100μA
    - 集电极-发射极击穿电压,V(BR)CEO:IC=0.1A,IB=0,最小值为180V
    - 发射极-基极击穿电压,V(BR)EBO:IE=10mA,IC=0,最小值为5V
    - 直流电流增益,hFE:VCE=5V,IC=2A,典型值为70至140
    - 集电极-发射极饱和电压,VCE(sat):IC=10A,IB=1A,最大值为3.0V
    - 基极-发射极电压,VBE:VCE=5V,IC=10A,典型值为2.5V
    - 电流增益带宽乘积,fT:VCE=5V,IC=2A,典型值为6MHz
    - 输出电容:
    - NTE284:COB,VCB=10V,IE=0,f=1MHz,典型值为300pF
    - NTE285:COB,VCB=10V,IE=0,f=1MHz,典型值为450pF

    3. 产品特点和优势


    - 高电流和电压处理能力:集电极电流高达16A,集电极-发射极电压达到180V,适合大功率音频应用。
    - 高可靠性:在极端条件下(最高结温150°C)也能稳定运行。
    - 高增益和宽带宽:直流电流增益范围为70到140,电流增益带宽乘积达到6MHz,保证了音频信号的良好放大效果。
    - 匹配选项:提供了NTE284MP和NTE285MP的匹配对版本,以及包含NTE284和NTE285的互补对NTE285MCP,方便构建更复杂的电路系统。

    4. 应用案例和使用建议


    - 应用场景:主要用于100瓦高保真音频放大器的输出级,也可以用于其他需要高电流和电压处理的应用场合。
    - 使用建议:在使用时需要注意散热问题,确保良好的热管理以避免过热损坏。同时,在接线时要确保正确的连接方式,特别是基极和发射极之间的电压不应超过5V,以免造成损坏。

    5. 兼容性和支持


    - 兼容性:适用于各种标准音频放大器和相关设备,可与多种集成电路和电源模块配套使用。
    - 支持信息:制造商提供详细的安装指南和技术支持,确保用户能够正确安装和使用这些晶体管。

    6. 常见问题与解决方案


    - 问题:晶体管发热严重,导致性能下降。
    - 解决方案:增加散热片,确保良好的热管理。可以使用散热膏和导热垫来增强散热效果。
    - 问题:信号失真严重。
    - 解决方案:检查电源电压是否稳定,确保输入信号符合规定的范围。同时,检查接线是否正确,避免接反导致损坏。


    7. 总结和推荐


    综合评估:NTE284和NTE285硅互补功率晶体管在音频放大器输出阶段表现出色,具备高电流和电压处理能力,适合需要高功率和高可靠性的应用场景。其卓越的电气特性和广泛的兼容性使其成为市场上极具竞争力的产品。
    推荐使用:强烈推荐在需要高功率音频放大器的设计中使用NTE284和NTE285,特别是在追求高保真度和稳定性的专业音频应用中。

NTE285参数

参数
集电极电流 16A
集电极截止电流 100μA
配置 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCEO-集电极-发射极最大电压 180V
VEBO-最大发射极基极电压 5V
最大集电极发射极饱和电压 3V@ 1A,10A
晶体管类型 PNP
最大功率耗散 150W
VCBO-最大集电极基极电压 180V
长*宽*高 39.76mm*26.7mm*8.89mm
通用封装 TO-3
安装方式 通孔安装
零件状态 在售
包装方式 袋装
