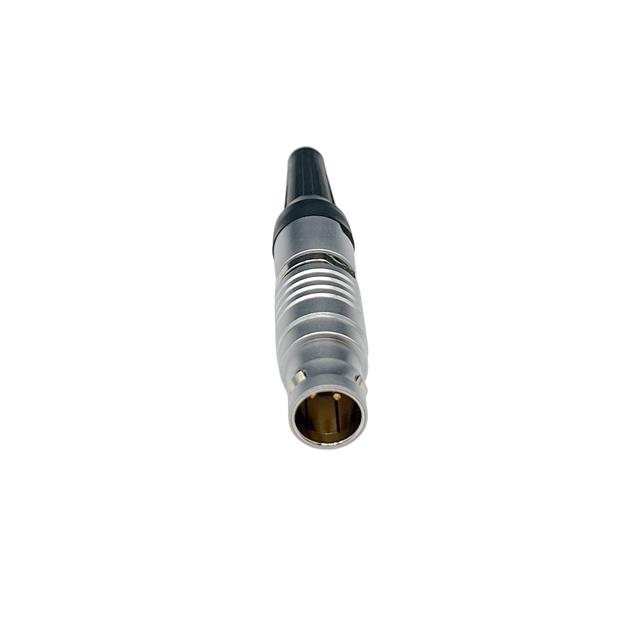

822B003-173L601

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Male Pins,Plug,Push-Pull 焊盘 3pin Brass 17A 金 银色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: Q-822B003-173L601
供应商: 期货订购
标准整包数: 18
NORCOMP 圆形连接器 822B003-173L601

822B003-173L601概述


    产品简介


    Quik-Loq Male Cable Mount Connector
    Quik-Loq Male Cable Mount Connectors 是一种专门设计用于电缆连接的应用场合的电子元器件。这类连接器的主要功能是实现可靠且高效的电缆连接,广泛应用于汽车、工业自动化、通信设备以及各种需要高速、高可靠性连接的领域。

    技术参数


    Quik-Loq Male Cable Mount Connectors 的技术规格如下:
    - 针数(Positions):
    - 2针:最大导线直径为16 AWG,最大电流为25A,针直径为2.00 mm(0.079 in)
    - 3针:最大导线直径为18 AWG,最大电流为17A,针直径为1.60 mm(0.063 in)
    - 4针:最大导线直径为20 AWG,最大电流为15A,针直径为1.30 mm(0.051 in)
    - 6针:最大导线直径为20 AWG,最大电流为12A,针直径为1.30 mm(0.051 in)
    - 8针:最大导线直径为22 AWG,最大电流为10A,针直径为0.90 mm(0.035 in)
    - 10针:最大导线直径为22 AWG,最大电流为8A,针直径为0.90 mm(0.035 in)
    - 12针:最大导线直径为24 AWG,最大电流为7A,针直径为0.70 mm(0.028 in)
    - 14针:最大导线直径为24 AWG,最大电流为6.5A,针直径为0.70 mm(0.028 in)
    - 16针:最大导线直径为24 AWG,最大电流为6A,针直径为0.70 mm(0.028 in)
    - 19针:最大导线直径为24 AWG,最大电流为5A,针直径为0.70 mm(0.028 in)
    - 26针:最大导线直径为28 AWG,最大电流为2A,针直径为0.50 mm(0.020 in)
    - 电气特性:
    - 接触电阻:根据不同针数,接触电阻范围为3 mΩ到10 mΩ
    - 测试电压:不同针数的测试电压范围从950V到2400V
    - 工作电压:不同针数的工作电压范围从315V到800V
    - 机械特性:
    - 操作温度范围:-40°C 至 +200°C
    - 过程温度:260°C (持续5秒)
    - 耐久性:5000次循环
    - 最大扭矩值:2.5 Nm [22.1 in/lbs]
    - 屏蔽效果:10 MHz时屏蔽效果为75 dB,1 GHz时为40 dB
    - 防护等级:IP50
    - 材料:
    - 外壳及螺母:黄铜,最小镀铬厚度196µ"
    - 接触件:铜合金,表面镀金,最小镀层厚度7µ" 镀金,基础镀镍196µ"

    产品特点和优势


    Quik-Loq Male Cable Mount Connectors 在设计上具有诸多亮点,使其在市场上脱颖而出:
    - 高效可靠的连接:多种针数选择使得该连接器能够适应不同的应用需求,确保稳定的电气连接。
    - 宽泛的工作温度范围:从-40°C 到 +200°C 的操作温度范围使得该连接器能够在极端环境下保持稳定。
    - 耐用性强:5000次的耐久性测试确保了长期使用的可靠性。
    - 优越的屏蔽效果:高屏蔽等级有效减少电磁干扰,保证信号传输质量。
    - 符合环保标准:RoHS 兼容材料确保产品安全无毒。

    应用案例和使用建议


    应用案例:
    在汽车行业中,Quik-Loq Male Cable Mount Connectors 广泛应用于引擎控制系统和车身电气系统。例如,在电动车中,该连接器可以用于电池管理系统与充电接口之间的连接,确保系统的稳定性和安全性。
    使用建议:
    为了更好地发挥 Quik-Loq Male Cable Mount Connectors 的性能,建议如下:
    - 确保安装过程中连接器与导线的匹配度,避免过大的应力对连接点造成损害。
    - 在复杂环境中,可考虑使用带有屏蔽层的导线,以提高抗干扰能力。
    - 定期检查连接器的状态,确保其处于良好的工作状态。

    兼容性和支持


    Quik-Loq Male Cable Mount Connectors 与各类电缆相兼容,支持多种应用场合。NorComp 提供了详尽的技术支持文档和在线咨询服务,确保客户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器插拔困难 | 检查是否有异物阻塞插孔,适当润滑插孔后重新尝试插拔。 |
    | 密封效果不佳 | 检查密封圈是否完好,必要时更换新的密封圈。 |
    | 电流异常 | 检查连接器内部是否有松动或腐蚀现象,重新紧固或清洁连接点。 |

    总结和推荐


    综上所述,Quik-Loq Male Cable Mount Connectors 是一款性能优异、可靠性高的电子连接器,适用于多种复杂环境下的应用需求。其宽广的操作温度范围、卓越的屏蔽效果和高耐用性使其成为工业自动化、汽车及通信设备领域的理想选择。如果您正在寻找一款高效可靠的电缆连接解决方案,Quik-Loq Male Cable Mount Connectors 绝对值得考虑。

822B003-173L601参数

参数
类型 Male Pins,Plug,Push-Pull
颜色 银色,黑色
端接 焊盘
额定电流 17A
外壳材料 Brass
针脚数 3pin
触头镀层 - 配接
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

822B003-173L601厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。
