8P1P004210GRF01

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 4pin Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC) 8A 金 灰色 通孔安装,隔板安装,面板安装
供应商型号: 2723536
供应商: 海外现货
标准整包数: 1
NORCOMP 圆形连接器 8P1P004210GRF01

8P1P004210GRF01概述


    产品简介

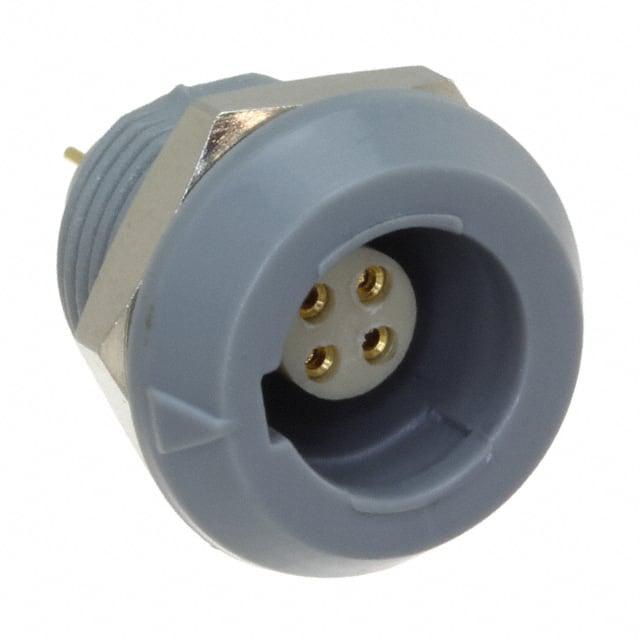

    产品名称:Quik-Loq - 垂直安装塑料面板插座(Female版本)
    产品类型:垂直安装面板插座,适用于电子设备的前端连接器。
    主要功能:用于电子设备之间的电源传输及信号传输,具有良好的耐用性和可靠性。
    应用领域:广泛应用于工业自动化、仪器仪表、通信设备以及其他需要高可靠性和紧凑设计的电子设备中。

    技术参数


    | 参数 | 值 |

    | 针数 | 2 - 14 |
    | 最大电流 | 10A(2-3针) |
    | 接触电阻 | 5 mΩ |
    | 测试电压 | 1200V |
    | 工作电压 | 400V |
    | 额定工作温度范围 | -20°C至+120°C |
    | 机械寿命 | 2000次循环 |
    | 材料 | 主体:ABS+PC |
    母线:黄铜镀镍 |
    触点:铜合金金镀层 |

    产品特点和优势


    特点:
    - 高可靠性:接触电阻低,测试电压高,保证稳定可靠的电力传输和信号传输。
    - 耐久性强:经过2000次循环测试,确保长期使用不变形。
    - 适用广泛:多种针数可供选择,满足不同应用需求。
    - 易于安装:面板直接安装,节省空间。
    优势:
    - 高性能:出色的电气和机械特性使其成为众多应用的理想选择。
    - 便捷性:标准化设计和尺寸,方便维护和替换。
    - 耐用性:特殊材料和制造工艺保证长时间的使用寿命。

    应用案例和使用建议


    应用案例:
    - 在工业自动化设备中用于电源传输和数据通信。
    - 在通信设备中作为连接点,提供高稳定性。
    使用建议:
    - 确保安装环境符合温度要求,避免高温和低温对产品的影响。
    - 定期检查并清洁触点,以保持良好接触状态。
    - 在接线时要仔细参考图纸,避免错误安装导致的接触不良。

    兼容性和支持


    兼容性:
    - 本产品与各种标准面板开孔兼容,可直接安装在面板上。
    支持和服务:
    - 厂商提供技术支持和售后服务,确保客户顺利使用产品。

    常见问题与解决方案


    问题1:接触电阻过高,影响电力传输。
    解决方法:检查并清洁触点,如有必要,更换损坏的触点。
    问题2:插座温度异常升高。
    解决方法:确保周围环境通风良好,适当降低负载电流。

    总结和推荐


    综合评估:
    Quik-Loq系列产品以其高性能、高可靠性、广泛的应用场景而著称。无论是在工业自动化还是通信设备中,都表现出色。产品采用了高标准的材料和制造工艺,确保了长时间的使用寿命和稳定的性能表现。
    推荐:
    鉴于其卓越的性能和广泛的应用前景,我们强烈推荐Quik-Loq垂直安装面板插座作为电子设备中的理想选择。无论是新项目的设计还是现有系统的升级,Quik-Loq都能提供出色的解决方案。

8P1P004210GRF01参数

参数
颜色 灰色
端接 焊盘
额定电流 8A
外壳材料 Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC)
针脚数 4pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
安装方式 通孔安装,隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

8P1P004210GRF01厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

8P1P004210GRF01数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 8P1P004210GRF01 8P1P004210GRF01数据手册

8P1P004210GRF01封装设计

查看详情并下载
Symbol
Footprint
3D Model
