820B009-213R001

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 9pin Brass 2A 金 银色 通孔安装,隔板安装,面板安装
供应商型号: Q-820B009-213R001
供应商: 期货订购
标准整包数: 36
NORCOMP 圆形连接器 820B009-213R001

820B009-213R001概述


    产品简介

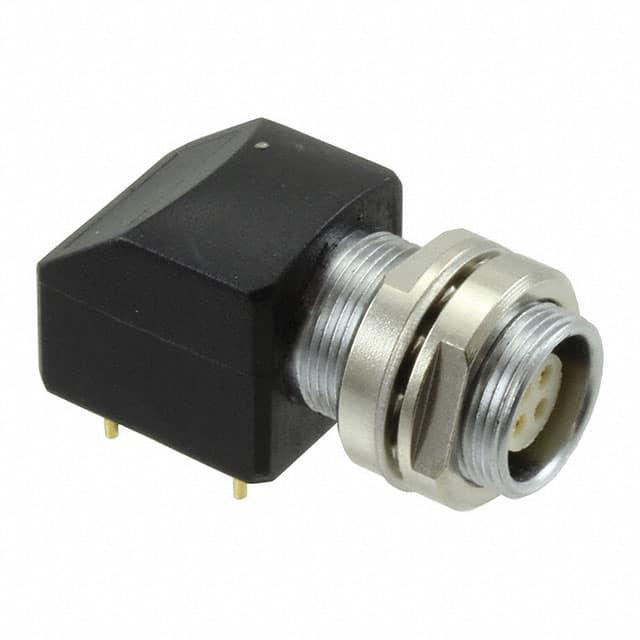

    Quik-Loq Female Vertical Panel Mount 连接器
    Quik-Loq 是一款专为垂直面板安装设计的插座连接器,广泛应用于工业控制、自动化设备、通信设备等领域。这款连接器以其可靠的接触性能和卓越的工作稳定性,在多个行业中备受青睐。它采用坚固耐用的设计,确保长期使用不易损坏。

    技术参数


    | 参数 | 描述 |

    | 针数 | 2, 3, 4, 5, 6, 7, 9 |
    | 额定电流 | 10A(2针)、8A(3针)、7A(4针)、6.5A(5针)、2.5A(6针)、2.5A(7针)、2A(9针) |
    | 接触电阻 | ≤6 mΩ (10A),≤7.5 mΩ (8A),≤10 mΩ (其他) |
    | 测试电压 | 1000V (10A), 1200V (8A), 850V (其他) |
    | 工作电压 | 330V (10A), 400V (8A), 280V (其他) |
    | 最大扭矩值 | 2.5 Nm [22.1 in/lbs] |
    | 材料 | 壳体:黄铜;壳体镀层:镍;螺母:黄铜;螺母镀层:镍;锁紧套筒:黄铜;锁紧套筒镀层:镍;接触材料:铜合金;接触镀层:金(7μ",底层镍196μ");绝缘材料:PPS(高温塑料) |
    | 工作温度范围 | -40°C ~ +200°C |
    | 工艺温度 | 260°C(5秒) |
    | 屏蔽效果 | 75dB @ 10MHz,40dB @ 1GHz |
    | IP防护等级 | IP50 |

    产品特点和优势


    1. 可靠的接触性能:通过严格的测试和验证,确保连接器具有出色的接触稳定性和低接触电阻。
    2. 坚固耐用:Quik-Loq 连接器可承受高达5000次的操作循环,适用于频繁插拔的应用场合。
    3. 广泛的温度适应性:工作温度范围宽广,可在极端环境下稳定工作。
    4. 良好的屏蔽效果:具备优秀的电磁干扰(EMI)屏蔽能力,确保信号传输质量。
    5. 易于安装:面板安装方式方便快捷,减少安装时间并提高生产效率。

    应用案例和使用建议


    应用案例:
    - 工业控制系统:在自动化生产线中,Quik-Loq 连接器可用于连接控制单元和传感器。
    - 通信设备:Quik-Loq 可作为网络设备中的连接器,确保稳定的信号传输。
    - 医疗设备:在医疗设备中,Quik-Loq 的高可靠性和低接触电阻确保设备的正常运行。
    使用建议:
    - 在安装时,务必遵循图纸和规范,确保正确的面板开孔尺寸和装配方式。
    - 使用适当的工具进行连接器的插拔操作,以避免对连接器造成不必要的损害。
    - 定期检查连接器的状态,确保接触面的清洁度和连接可靠性。

    兼容性和支持


    - Quik-Loq 连接器与市场上主流的插头连接器兼容,方便用户选择合适的配套产品。
    - NorComp 提供全面的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。如有任何疑问,欢迎随时联系技术支持团队。

    常见问题与解决方案


    1. 接触不良
    - 原因:连接器表面有灰尘或污垢。
    - 解决方法:使用干净的布擦拭接触表面,并重新插入插头。

    2. 连接器过热
    - 原因:超负荷使用或安装不当。
    - 解决方法:检查并确认额定电流范围内使用,确保正确安装。
    3. 接触电阻过高
    - 原因:长时间使用导致磨损或腐蚀。
    - 解决方法:更换新的连接器或对连接器进行清洁和维护。

    总结和推荐


    Quik-Loq Female Vertical Panel Mount 连接器以其卓越的性能和广泛的适用性,在众多应用中展现出显著的优势。凭借可靠的接触性能、优良的机械耐用性和优异的环境适应性,它成为工业、自动化及通信领域的理想选择。我们强烈推荐 Quik-Loq 连接器用于需要高可靠性的应用场景。

820B009-213R001参数

参数
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色
端接 焊盘
额定电流 2A
外壳材料 Brass
针脚数 9pin
安装方式 通孔安装,隔板安装,面板安装
应用等级 医疗级,工业级,电信级
零件状态 在售
包装方式 托盘

820B009-213R001厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

820B009-213R001数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 820B009-213R001 820B009-213R001数据手册

820B009-213R001封装设计

查看详情并下载
Symbol
Footprint
3D Model
