8P1P002200GRF01

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 2pin Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC) 10A 金 灰色 隔板安装,面板安装
供应商型号: SXE-8P1P002200GRF01
供应商: 海外现货
标准整包数: 1

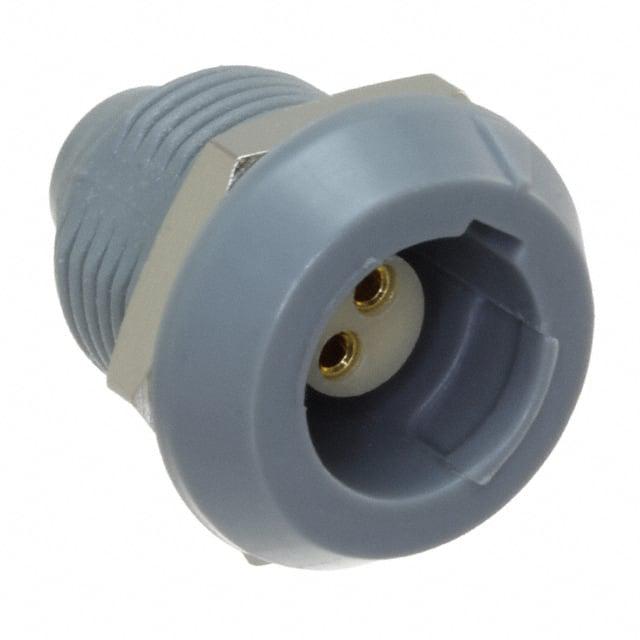

NORCOMP 圆形连接器 8P1P002200GRF01

8P1P002200GRF01概述


    产品简介


    QUIK-LOQ - FEMALE - SOLDER CUP - FRONT PANEL MOUNT - PLASTIC
    QUIK-LOQ是一款设计用于前装面板的女性插接式焊杯连接器,适用于广泛的电气和电子产品中。该系列提供多种引脚数量配置,具有出色的接触电阻、额定电流和电压承受能力。这些特性使得QUIK-LOQ成为各种工业控制、仪器仪表及通信设备的理想选择。

    技术参数


    | 参数 | 规格 |

    | 引脚数 | 2 - 14 |
    | 最大导线规格 | 22 AWG |
    | 额定电流 | 3A - 10A |
    | 接触电阻 | ≤7.5 mΩ |
    | 测试电压 | 600V - 1200V |
    | 工作电压 | 200V - 400V |
    | 工作温度范围 | -20°C ~ +120°C |
    | 材料 | 绝缘体:PPS (高温度塑料) |
    壳体:ABS+PC |
    固定螺母:黄铜,镀镍 |
    接点:铜合金,金/镍镀层 |
    | 最大扭矩值 | 0.7Nm (6.19 IN/lbs) |
    | IP防护等级 | IP50 |

    产品特点和优势


    QUIK-LOQ连接器的主要优势在于其卓越的电气性能和可靠性。具有低至7.5 mΩ的接触电阻、高达1200V的测试电压和-20°C到+120°C的工作温度范围,使其适用于极端环境下的应用。此外,高达2000次的机械寿命确保了长期稳定运行。这些特点使得QUIK-LOQ在工业自动化、控制面板和仪表系统中非常受欢迎。

    应用案例和使用建议


    应用案例:
    工业控制系统中使用QUIK-LOQ连接器进行传感器信号采集与传输,例如在温度控制系统中,连接器可以确保高效稳定的信号传输,提升系统的可靠性和效率。
    使用建议:
    对于需要长时间工作的环境,建议使用更大规格的导线(如24 AWG或更粗),以减少发热并提高稳定性。在安装过程中,确保连接器的引脚对齐正确,以避免接触不良导致的信号衰减。

    兼容性和支持


    QUIK-LOQ连接器与市场上大多数标准导线和工具兼容,便于安装和维修。NorComp提供详尽的技术文档和在线支持,帮助用户快速掌握安装和使用方法。同时,保修服务确保在质保期内出现任何质量问题均可获得及时响应和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后无法实现可靠连接 | 确认导线压接牢固,检查是否有异物阻塞 |
    | 连接器过热 | 检查导线规格是否符合要求,适当增大导线规格 |
    | 插拔时感觉过于紧涩 | 使用适当的润滑剂或重新校准定位结构 |

    总结和推荐


    总体而言,QUIK-LOQ连接器凭借其出色的电气性能、可靠的机械寿命和宽泛的工作温度范围,在众多应用场景中表现出色。无论是工业控制还是通讯设备,它都是一款值得信赖的选择。因此,强烈推荐给那些寻求高性能、稳定性和耐用性的客户。

8P1P002200GRF01参数

参数
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 灰色
端接 焊盘
额定电流 10A
外壳材料 Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC)
针脚数 2pin
安装方式 隔板安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 托盘

8P1P002200GRF01厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

8P1P002200GRF01数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 8P1P002200GRF01 8P1P002200GRF01数据手册

8P1P002200GRF01封装设计

查看详情并下载
Symbol
Footprint
3D Model
