8P1P00717NGL521

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Male Pins,Plug,Push-Pull 焊盘 7pin Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC) 6A 金 灰色 导线安装,自由悬挂,通孔安装
供应商型号: 2723561
供应商: element14
标准整包数: 1

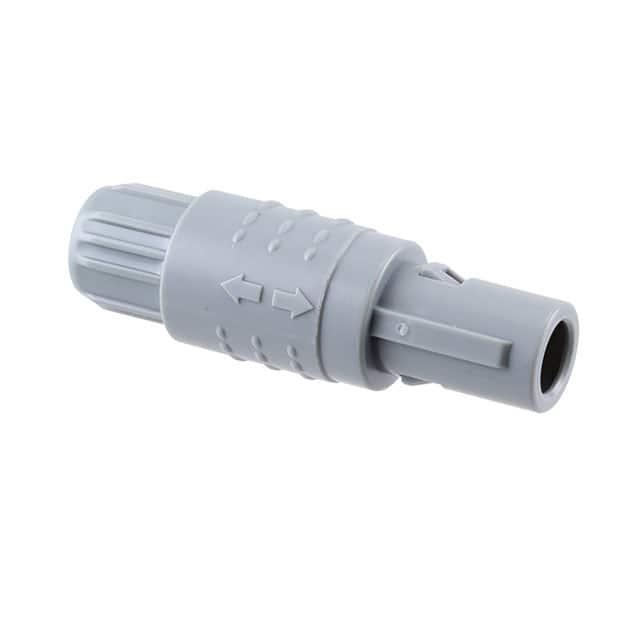

NORCOMP 圆形连接器 8P1P00717NGL521

8P1P00717NGL521概述


    产品简介


    QUIK-LOQ - 8P1P YYY 1 7 N YL YY 1
    QUIK-LOQ是一款用于电缆安装的塑料外壳母头连接器,广泛应用于各种电气和电子设备中。该连接器设计用于实现可靠的电气连接,具有良好的耐用性和环境适应性,适合在多种复杂的工作环境中使用。

    技术参数


    以下是QUIK-LOQ的主要技术规格和性能参数:
    - 材料:
    - 外壳:ABS+PC
    - 颜色:灰色
    - 套筒螺母:ABS+PC
    - 接触件:铜合金
    - 接触件电镀:金镀层(7µ"),镍镀层(196µ")
    - 机械特性:
    - 寿命:2000个循环
    - 工作温度范围:-20°C ~ +120°C
    - 工艺温度:260°C(持续5秒)
    - 最大扭矩值:0.5 Nm(约4.4 in/lbs)
    - 防护等级:IP50
    - 电特性:
    - 接触电阻:最大10 mΩ
    - 测试电压:600V至1200V
    - 工作电压:200V至400V
    - 安装方式:
    - 电缆安装型塑料外壳

    产品特点和优势


    QUIK-LOQ具有以下几个显著的特点和优势:
    - 高可靠性:采用高品质材料和精密工艺,确保长期稳定运行。
    - 环境适应性强:可在宽广的工作温度范围内正常工作,同时具备较高的防护等级。
    - 易于安装和拆卸:套筒螺母颜色标识明确,便于快速识别并进行安装。
    - 高接触可靠性:金镀层确保低接触电阻,提升电气连接的可靠性和稳定性。

    应用案例和使用建议


    应用场景:
    QUIK-LOQ适用于各种工业设备和消费电子产品,如工业控制系统、通信设备、医疗仪器等。
    使用建议:
    - 在安装时应注意对准位置,确保正确插入。
    - 定期检查连接器的磨损情况,及时更换损坏部件。
    - 注意使用环境温度,避免超出工作温度范围。

    兼容性和支持


    QUIK-LOQ系列的连接器具备良好的兼容性,可以与同一系列的产品互换使用。NorComp公司提供详尽的技术支持和售后服务,以确保客户能够顺利使用该产品。

    常见问题与解决方案


    常见问题1:如何判断连接器是否已经正确安装?
    - 解决方案:检查套筒螺母的颜色标识是否与所需颜色一致,并确保完全拧紧。
    常见问题2:连接器在高温环境下使用是否会受影响?
    - 解决方案:NorComp提供的产品能够承受高达260°C的温度(持续5秒),但请尽量避免长时间处于高温环境中。

    总结和推荐


    综上所述,QUIK-LOQ是一款性能优异、可靠稳定的连接器,适用于多种工业和消费电子领域。凭借其出色的电气特性和机械性能,它在应用中表现出色。我们强烈推荐使用QUIK-LOQ连接器,特别是在需要高可靠性和耐用性的场合。

8P1P00717NGL521参数

参数 值
触头镀层 - 配接 金
类型 Male Pins,Plug,Push-Pull
颜色 灰色
端接 焊盘
额定电流 6A
外壳材料 Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC)
针脚数 7pin
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘装

8P1P00717NGL521厂商介绍

NorComp设计和制造D-sub、圆形及高可靠连接器,并提供适用于恶劣环境的互连组件。其产品用于工业控制、通信、医疗、交通和**电子设备。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 NorComp 相关型号,如 180-001-170L001、180-015-203L001、681M7W2203L001、979-009-030R121 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

8P1P00717NGL521数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 8P1P00717NGL521 8P1P00717NGL521数据手册

8P1P00717NGL521封装设计

查看详情并下载
Symbol
Footprint
3D Model
