首页  >  产品百科  >  822B003-273L701

822B003-273L701

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 3pin Brass 17A 金 银色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: Q-822B003-273L701
供应商: 期货订购
标准整包数: 18

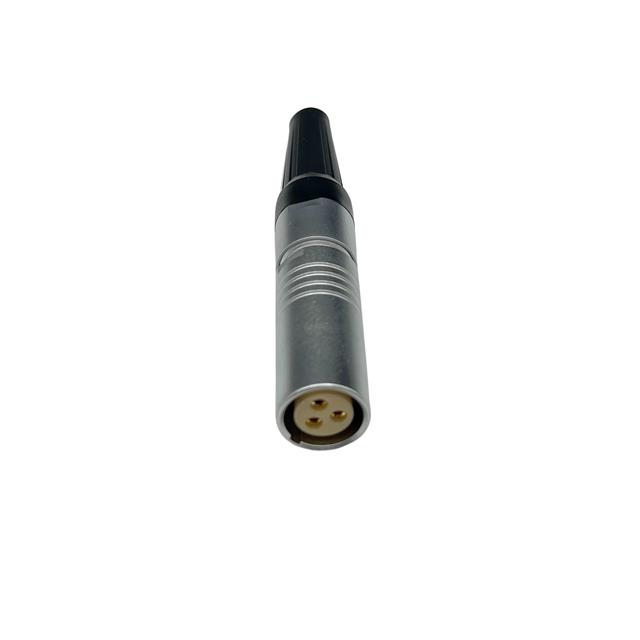

NORCOMP 圆形连接器 822B003-273L701

822B003-273L701概述


    产品简介


    本技术手册介绍了NorComp公司的QUIK-LOQ系列电子元器件——一款适用于电缆连接的FEMALE接口产品。QUIK-LOQ系列具有多种位置选择,适用于广泛的工业及商业应用领域。其主要功能是通过稳固可靠的电缆连接,确保电流传输的安全和高效。

    技术参数


    | 参数 | 规格 |

    | 针直径 | 2.00mm [0.079in] |
    | 最大导线直径 | 4.30mm [0.169in] ~ 10.20mm [0.402in] |
    | 额定电流 | 25A |
    | 接触电阻 | 3mΩ, 4mΩ, 5mΩ, 6mΩ, 7.5mΩ, 10mΩ(具体值取决于位置) |
    | 测试电压 | 2100V, 2400V, 1850V, 1350V, 1500V, 1450V, 1250V, 1150V, 950V |
    | 工作电压 | 700V, 800V, 615V, 450V, 500V, 480V, 380V, 315V |
    | 操作温度范围 | -40°C ~ +200°C |
    | 过程温度 | 260°C(持续5秒) |
    | 屏蔽效果 | 75dB @ 10MHz, 40dB @ 1GHz |
    | 防护等级 | IP50 |

    产品特点和优势


    QUIK-LOQ系列产品的显著特点是其独特的插拔结构,使得安装和拆卸变得异常简单和快捷。此外,其耐用性达到5000个循环周期,充分满足高频率操作需求。采用镀金材料和优质铜合金制成的接触点,可确保长期稳定的工作性能和低接触电阻。同时,IP50防护等级保证了其在复杂环境下的可靠运行,从而使其在市场上具备极强的竞争力。

    应用案例和使用建议


    应用案例
    该系列产品被广泛应用于工业自动化、机器人、电动汽车等领域。例如,在一个复杂的工业控制系统中,QUICK-LOQ可以提供可靠稳定的电力供应,确保系统的稳定运行。
    使用建议
    1. 确保正确安装:根据手册中的详细指南,确保每个部件的正确安装顺序和方向,避免因接线错误导致的系统故障。
    2. 注意散热:由于其最大操作温度高达200°C,因此在高温环境下使用时,建议增加散热措施,以延长使用寿命。
    3. 定期检查:尽管产品设计寿命长,但仍建议定期进行检查,确保所有连接点都处于良好状态,防止因老化或损坏导致的性能下降。

    兼容性和支持


    QUICK-LOQ系列产品与市面上主流的电气设备兼容。制造商提供全面的技术支持和保修服务,确保用户能够获得最佳的产品体验。如有任何技术问题,均可通过制造商的服务热线或在线支持渠道获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查接触点是否清洁,是否有异物卡住 |
    | 接触电阻过大 | 更换接触点,确保使用镀金材料 |
    | 连接不稳定 | 检查安装是否正确,确保紧固 |

    总结和推荐


    综上所述,QUICK-LOQ系列产品的优异性能和广泛的应用领域使其成为市场上极具竞争力的产品之一。其稳固的设计、出色的耐用性和良好的电气性能使其在工业自动化和电动汽车等行业中备受青睐。我们强烈推荐使用该系列产品以确保您的设备在各种复杂环境中能够稳定运行。

822B003-273L701参数

参数
针脚数 3pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色,黑色
端接 焊盘
额定电流 17A
外壳材料 Brass
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

822B003-273L701厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

822B003-273L701数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 822B003-273L701 822B003-273L701数据手册

822B003-273L701封装设计

查看详情并下载
Symbol
Footprint
3D Model
