首页  >  产品百科  >  8P1P004200GRF01

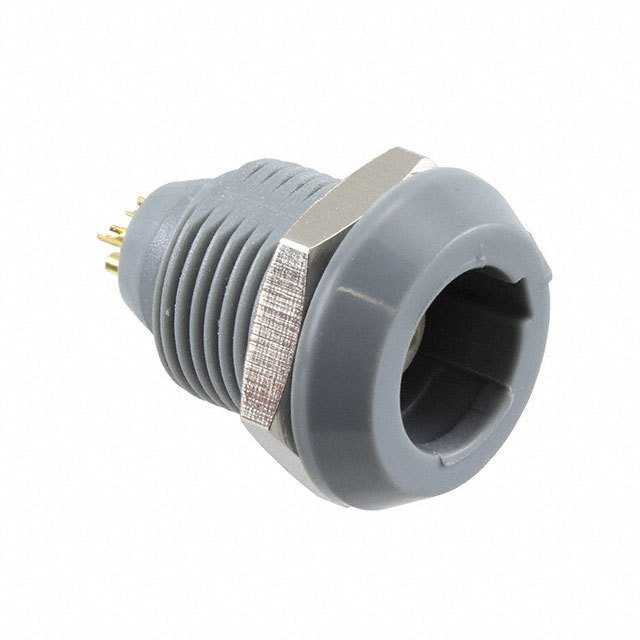

8P1P004200GRF01

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 4pin Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC) 8A 金 灰色 隔板安装,面板安装
供应商型号: 636-8P1P004200GRF01
供应商: Mouser
标准整包数: 1
NORCOMP 圆形连接器 8P1P004200GRF01

8P1P004200GRF01概述

    电子元器件产品技术手册解析

    1. 产品简介


    本文档介绍了NorComp公司生产的QUIK-LOQ系列电子元器件——一种用于前面板安装的焊杯式插座。这款产品广泛应用于各种电子设备中,如通信设备、工业控制、家用电器等,提供了可靠的连接解决方案。

    2. 技术参数


    | 参数 | 值 |

    | 针数 | 2至14 |
    | 最大导线直径(AWG) | 26 |
    | 最大电流(A) | 2至10 |
    | 插针直径(mm/in) | 0.70/0.028至1.30/0.051 |
    | 接触电阻(mΩ) | 5至10 |
    | 测试电压(V) | 600至1200 |
    | 工作电压(V) | 200至400 |
    | 操作温度范围(℃) | -20至+120 |
    | 最大扭矩值(Nm) | 0.7 |

    3. 产品特点和优势


    - 耐用性高:经过2000次循环测试,确保长期使用中的稳定性和可靠性。
    - 宽工作温度范围:可在-20℃到+120℃的环境下正常工作,适用于多种恶劣环境。
    - 抗干扰能力强:具有较高的IP防护等级(IP50),能够有效防止灰尘和水汽侵入。
    - 材料选择精良:采用ABS+PC材质外壳、铜合金接触点,并且接触点经过镀金处理,确保长期稳定性能。

    4. 应用案例和使用建议


    该产品通常应用于前方面板安装的场景中,例如工业控制面板、通信设备、医疗设备等。建议在安装过程中遵循标准的操作步骤,确保正确连接并避免误操作导致的损坏。另外,在复杂环境使用时应注意保护措施,以延长产品的使用寿命。

    5. 兼容性和支持


    本产品与标准的前方面板安装结构兼容,无需特殊工具即可完成安装。制造商NorComp提供全面的技术支持和服务,包括产品咨询、安装指导及售后维修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头插入困难 | 确保导线直径符合规格要求,适当清理插针孔。 |
    | 接触不良 | 检查导线焊接是否牢固,清洁接触点。 |
    | 外壳损坏 | 立即更换新的外壳,避免进一步损坏。 |

    7. 总结和推荐


    综上所述,NorComp公司的QUIK-LOQ系列焊杯式插座是一款高性能的电子元器件产品。其优良的设计、稳定的性能和广泛的适用性使其成为众多应用场合的理想选择。对于需要可靠连接解决方案的应用项目,强烈推荐使用此款产品。

8P1P004200GRF01参数

参数
颜色 灰色
端接 焊盘
额定电流 8A
外壳材料 Polyacrylonitrile Butadiene Styrene (ABS),Polycarbonate (PC)
针脚数 4pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 托盘

8P1P004200GRF01厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

8P1P004200GRF01数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 8P1P004200GRF01 8P1P004200GRF01数据手册

8P1P004200GRF01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.9265 ¥ 117.6789
10+ $ 10.6596 ¥ 90.0736
20+ $ 9.4824 ¥ 80.1263
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 117.67
直接购买
加入购物车
