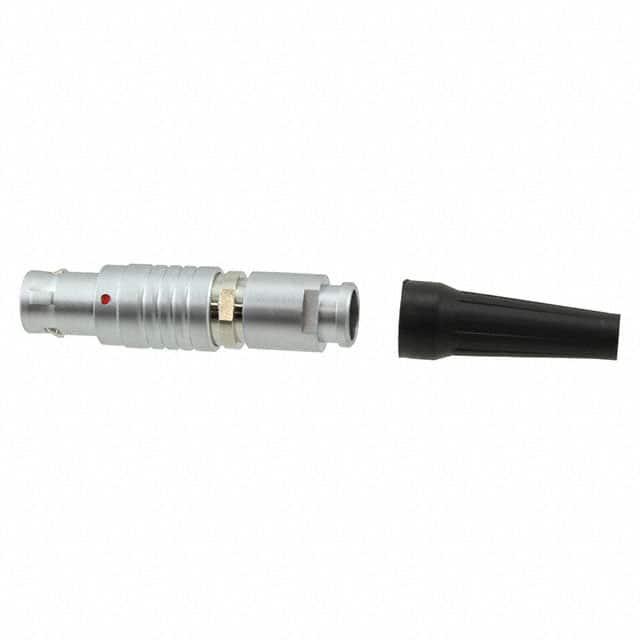

821B005-173L501

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Male Pins,Plug,Push-Pull 焊盘 5pin Brass 9A 金 银色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: Q-821B005-173L501
供应商: 期货订购
标准整包数: 18
NORCOMP 圆形连接器 821B005-173L501

821B005-173L501概述


    产品简介


    本篇技术手册介绍的是NorComp公司的QUIK-LOQ系列电子元器件。这些元器件主要用于电缆连接,以实现快速、可靠且易于安装的电气连接。产品类型为快插式接头,主要功能是提供稳定可靠的电气连接,并具有多种位置选择(1到14位),适用于各种工业及商业应用场景。

    技术参数


    以下是产品的主要技术参数和技术规格:
    - 工作电压:
    - 500V(1到3位)
    - 430V(4到5位)
    - 415V(6到7位)
    - 350V(8到9位)
    - 315V(10到14位)
    - 测试电压:
    - 1500V(1到3位)
    - 1300V(4到5位)
    - 1300V(6到7位)
    - 1250V(8到9位)
    - 950V(10到14位)
    - 接触电阻:
    - 5 mΩ(1到5位)
    - 7.5 mΩ(6到8位)
    - 10 mΩ(9到14位)
    - 最大电流:
    - 15A(1到3位)
    - 12A(4位)
    - 10A(5位)
    - 7A(6到7位)
    - 5A(8位)
    - 2.5A(10位)
    - 2A(14位)
    - 线缆规格:
    - 20AWG最大(1到3位)
    - 22AWG最大(4到5位)
    - 24AWG最大(6到8位)
    - 28AWG最大(9到14位)
    - 耐久性:
    - 5000次操作周期
    - 环境温度范围:
    - 操作温度范围:-40°C 至 +200°C
    - 加工温度:260°C (5秒)
    - 屏蔽性能:
    - 75dB @ 10MHz
    - 40dB @ 1GHz
    - 防水等级:
    - IP50

    产品特点和优势


    QUIK-LOQ系列产品采用了先进的设计理念和高品质材料,确保了其在工业和商业应用中的卓越性能和长久使用寿命。具体特点如下:
    - 快速连接:无需工具即可实现快速安装和拆卸。
    - 可靠性高:耐用性强,可在恶劣环境中长时间使用。
    - 兼容性强:支持多种规格的线缆直径和电流,适用范围广。
    - 安全性能优越:防护等级达到IP50,能够在潮湿环境中保持良好的工作状态。
    - 电气特性优异:低接触电阻和高耐压能力,保证了稳定的电气传输效果。

    应用案例和使用建议


    应用案例:
    1. 工业自动化:QUIK-LOQ系列产品广泛应用于各类工业自动化系统中,用于机器间的快速连接,减少停机时间和提高生产效率。
    2. 新能源设备:在风力发电机组、太阳能光伏系统等新能源设备中,可用于电池储能系统的连接。
    3. 建筑自动化:楼宇控制系统中的照明、温控系统可以利用该系列产品进行快速、便捷的布线和维护。
    使用建议:
    - 在选择线缆时,需根据实际应用需求匹配相应的线缆规格,避免过大或过小造成安全隐患。
    - 安装时注意线缆端部的处理,确保连接处的密封性和防水性。
    - 定期检查接头的机械磨损情况,及时更换损坏部件,以延长产品寿命。

    兼容性和支持


    - 兼容性:QUIK-LOQ系列产品与其他品牌的同类产品兼容性良好,可方便地替换现有连接器。
    - 支持服务:NorComp公司提供全面的技术支持和售后服务,包括产品选型指导、安装培训以及定期检修等。

    常见问题与解决方案


    1. 问题:安装后出现接触不良。
    - 解决方法:检查线缆和接头连接是否紧固,确认接触面清洁无污染;若需要,重新安装或更换接头。
    2. 问题:接头过热。
    - 解决方法:确认负载电流不超过最大额定值;检查连接部位是否松动,确保充分接触。
    3. 问题:长时间使用后,接头失效。
    - 解决方法:定期检查接头的磨损情况,必要时更换新件;严格按照使用说明操作,避免超负荷使用。

    总结和推荐


    综上所述,QUIK-LOQ系列产品凭借其高可靠性和广泛应用特性,在工业自动化、新能源设备等领域具有显著的应用价值。无论是从电气性能还是机械稳定性方面来看,这款产品都表现出色。对于寻求高性能、低成本解决方案的客户来说,该系列产品无疑是一个理想的选择。
    推荐指数:★★★★☆(4/5)

821B005-173L501参数

参数
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
颜色 银色,黑色
端接 焊盘
额定电流 9A
外壳材料 Brass
针脚数 5pin
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,工业级,电信级
零件状态 在售
包装方式 托盘

821B005-173L501厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

821B005-173L501数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 821B005-173L501 821B005-173L501数据手册

821B005-173L501封装设计

查看详情并下载
Symbol
Footprint
3D Model
