820K002-173L501

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Male Pins,Plug,Push-Pull 焊盘 2pin Brass 10A 金 银色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: Q-820K002-173L501
供应商: 期货订购
标准整包数: 18

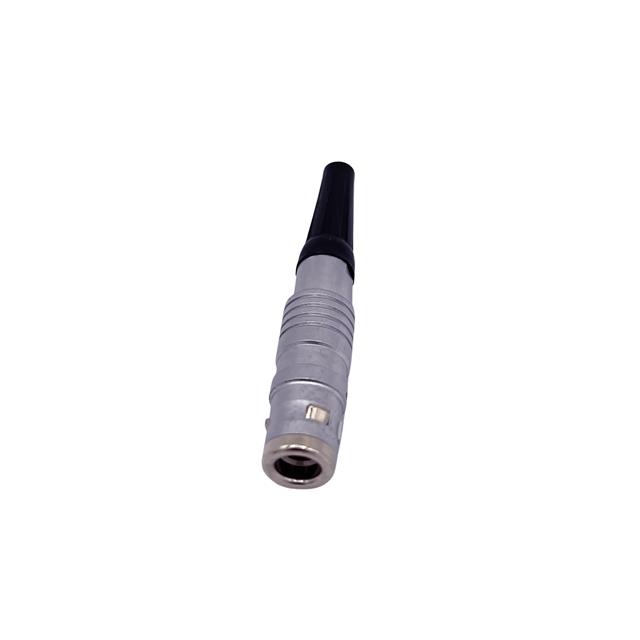

NORCOMP 圆形连接器 820K002-173L501

820K002-173L501概述


    产品简介


    产品名称:Quik-Loq Male Cable Mount Connector
    系列型号:820KYYY - 173L YY1
    产品类型: 连接器
    主要功能: Quik-Loq是一款用于电缆连接的男性端子(male connector),具有IP67防水防尘等级。它广泛应用于需要高可靠性和环境适应性的工业自动化、通讯设备、医疗仪器等领域。

    技术参数


    - 材料:
    - 外壳:黄铜,镍层最小厚度为196µ英寸
    - 端子:铜合金,金镀层最小厚度为7µ英寸,底镍层最小厚度为196µ英寸
    - 绝缘体:聚苯硫醚(PPS)
    - 应力释放套(Boot):热塑性聚氨酯
    - O型环:硅胶

    - 电气特性:
    - 最大电流:根据位置数不同,最大电流范围为2A~10A
    - 测试电压:根据位置数不同,测试电压范围为600V~1200V
    - 工作电压:根据位置数不同,工作电压范围为200V~400V
    - 接触电阻:根据位置数不同,接触电阻范围为6mΩ~10mΩ
    - 插拔寿命:5000次插拔循环
    - 防护等级:IP67,可以完全防止灰尘进入并承受短暂浸泡
    - 屏蔽性能:在10MHz时屏蔽效能为75dB,在1GHz时为40dB

    - 机械特性:
    - 工作温度范围:-40°C至+200°C
    - 工艺温度:峰值260°C,持续5秒
    - 最大扭矩:0.7Nm [6.0 in/lbs]

    - 安装方式:通过螺母锁紧电缆安装

    产品特点和优势


    - 可靠性高:提供多达5000次插拔循环,确保长期使用下的稳定性。
    - 环境适应性强:符合IP67标准,适用于各种恶劣环境。
    - 易于安装:采用螺母锁紧方式,安装简便快速。
    - 高效散热:采用聚苯硫醚材料,提高绝缘性能,保证高效散热。

    应用案例和使用建议


    - 工业自动化:常用于机器人手臂或其他自动化工位的连接,要求高防护等级。
    - 通讯设备:用于基站或交换机之间的信号传输,确保高可靠的连接。
    - 医疗设备:在需要频繁插拔的设备中使用,如心电监护仪等,确保稳定的数据传输。
    使用建议:在安装过程中,建议对所有连接点进行仔细检查,确保没有裸露的电线或不良接触,以保证最佳的连接效果和安全性。

    兼容性和支持


    - 本产品可与其他标准电缆连接器配套使用。
    - 厂商提供详尽的技术支持和售后服务,确保客户在使用过程中能够获得及时帮助。

    常见问题与解决方案


    - 问题一:如何判断连接器是否已正确安装?
    - 解决方案:检查连接器外壳上的密封圈是否紧密贴合,同时用手轻轻摇动连接器,确认无松动。

    - 问题二:连接器无法插入或取出怎么办?
    - 解决方案:确保电缆直径在允许范围内,避免过大或过小的直径导致无法正常插入或取出。

    - 问题三:连接器接触电阻过高,影响设备运行?
    - 解决方案:首先检查接触面是否有污垢或损坏,必要时重新镀金处理;其次,检查连接器的插拔次数是否超过5000次,若是则更换新的连接器。

    总结和推荐


    综上所述,Quik-Loq Male Cable Mount Connector凭借其出色的防护能力、稳定的电气性能及便捷的安装方式,非常适合于多种严苛环境下的应用需求。建议在任何需要高可靠性和环境适应性的场合中选用此款连接器。

820K002-173L501参数

参数
针脚数 2pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
颜色 银色,黑色
端接 焊盘
额定电流 10A
外壳材料 Brass
安装方式 导线安装,自由悬挂,通孔安装
应用等级 医疗级,工业级,电信级
零件状态 在售
包装方式 托盘

820K002-173L501厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

820K002-173L501数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 820K002-173L501 820K002-173L501数据手册

820K002-173L501封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
36+ ¥ 317.7504
180+ ¥ 284.0857
504+ ¥ 255.9962
2000+ ¥ 230.8068
库存: 3600
起订量: 36 增量: 18
交货地:
最小起订量为:36
合计: ¥ 11439.01
