820B002-273L301

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 2pin Brass 10A 金 银色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: Q-820B002-273L301
供应商: 期货订购
标准整包数: 18

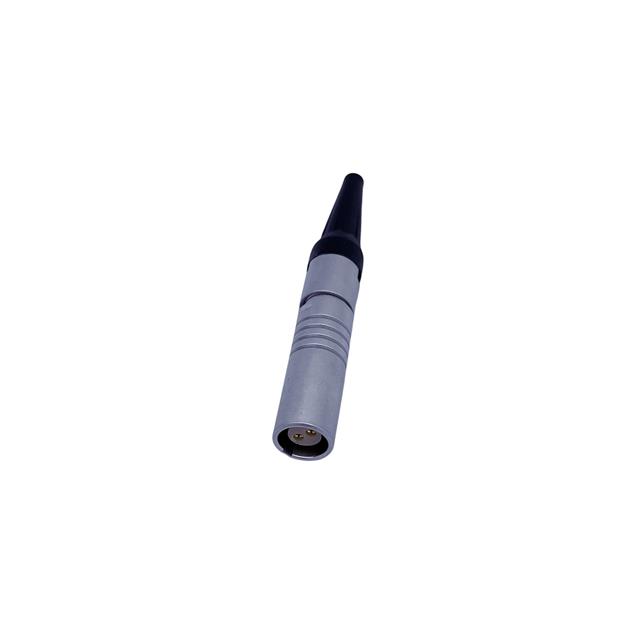

NORCOMP 圆形连接器 820B002-273L301

820B002-273L301概述


    产品简介


    本文介绍的是NorComp公司的QUIK-LOQ系列电缆安装型插座(型号:820BYYY-273LYY1)。该系列产品主要用于连接电缆,在多个工业和商业领域中有着广泛的应用。其主要功能是为不同类型的电缆提供可靠、稳定的连接点,适用于需要高度可靠电气连接的场合。

    技术参数


    - 针脚规格:
    - 针脚直径(单位:mm[英寸]):
    - 2个位置:0.90 [0.035]
    - 3个位置:0.90 [0.035]
    - 4个位置:0.70 [0.028]
    - 5个位置:0.70 [0.028]
    - 6个位置:0.50 [0.020]
    - 7个位置:0.50 [0.020]
    - 9个位置:0.50 [0.020]
    - 电缆规格:
    - 最大导线截面积(单位:AWG):
    - 2个位置:22 AWG
    - 3个位置:22 AWG
    - 4个位置:24 AWG
    - 5个位置:24 AWG
    - 6个位置:28 AWG
    - 7个位置:28 AWG
    - 9个位置:28 AWG
    - 最大额定电流(单位:A):
    - 2个位置:10 A
    - 3个位置:8 A
    - 4个位置:7 A
    - 5个位置:6.5 A
    - 6个位置:2.5 A
    - 7个位置:2.5 A
    - 9个位置:2 A
    - 接触电阻:
    - 2个位置:6 mΩ(测试电压:1000V,工作电压:330V)
    - 3个位置:6 mΩ(测试电压:1200V,工作电压:400V)
    - 4个位置:7.5 mΩ(测试电压:850V,工作电压:280V)
    - 5个位置:7.5 mΩ(测试电压:850V,工作电压:280V)
    - 6个位置:10 mΩ(测试电压:850V,工作电压:280V)
    - 7个位置:10 mΩ(测试电压:800V,工作电压:260V)
    - 9个位置:10 mΩ(测试电压:600V,工作电压:200V)
    - 机械性能:
    - 耐用性:5000次循环
    - 工作温度范围:-40°C 至 +200°C
    - 过程耐热温度:260°C,持续5秒
    - 最大扭矩值:0.5 Nm [4.4 in/lbs]
    - 屏蔽效能:10 MHz时屏蔽效能75 dB,1 GHz时屏蔽效能40 dB
    - 防护等级:IP50
    - 材料特性:
    - 外壳:黄铜
    - 外壳电镀:最小196 µ"镍
    - 壳体及螺母:黄铜,最小196 µ"铬电镀
    - 接触件:铜合金
    - 接触件电镀:最小7 µ"金镀层,底层196 µ"镍
    - 绝缘体:聚苯硫醚(高温耐受)
    - 应力释放套:热塑性聚氨酯

    产品特点和优势


    1. 高可靠性:QUIK-LOQ系列产品经过严格测试,能够在多种极端条件下保持可靠的电气连接。
    2. 广泛适用性:支持多种电缆尺寸,确保其在不同应用场景下的适应性。
    3. 优良的机械性能:耐用性高达5000次循环,工作温度范围广,适合在各种工业环境中长期使用。
    4. 卓越的屏蔽效能:在高频段具有良好的电磁干扰防护能力,提高系统整体的稳定性。

    应用案例和使用建议


    应用案例
    QUIK-LOQ系列产品常用于自动化设备、工业控制系统、汽车电子设备等领域。例如,在汽车制造过程中,该插座可以用于连接传感器和控制模块,确保信号传输的稳定性和可靠性。
    使用建议
    1. 选择合适的电缆尺寸:根据实际需求选择相应位置数量和最大导线截面积的型号。
    2. 考虑环境因素:确保所选型号能够在预期的工作温度范围内正常工作。
    3. 正确安装:严格按照制造商的指南进行安装,确保接头牢固,避免过大的扭矩导致损坏。
    4. 定期检查:定期检查连接部位,确保没有松动或腐蚀现象,保证系统的长期稳定运行。

    兼容性和支持


    QUIK-LOQ系列产品的设计旨在与各类标准电缆兼容。厂商提供了详尽的技术文档和专业的技术支持,用户可以通过官网或客服渠道获取相关资料和技术帮助。

    常见问题与解决方案


    1. 问题:接头连接不稳定
    - 解决方案:检查电缆是否正确插入,扭矩是否达到要求。如果仍然存在问题,请咨询专业技术人员。
    2. 问题:接头出现过热
    - 解决方案:确认是否超过额定电流,重新计算负载分配,如有必要更换更高额定电流的接头。
    3. 问题:信号传输不畅
    - 解决方案:检查连接点是否有氧化或腐蚀,清洁后再试。如问题依旧,建议联系厂家进行进一步诊断。

    总结和推荐


    综上所述,QUIK-LOQ系列电缆安装型插座凭借其出色的性能和可靠性,在工业应用中表现出色。无论是耐久性、环境适应能力还是信号传输稳定性,该产品均能满足用户的高要求。强烈推荐在需要高可靠性的电气连接场合使用该产品。

820B002-273L301参数

参数
外壳材料 Brass
针脚数 2pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色,黑色
端接 焊盘
额定电流 10A
安装方式 导线安装,自由悬挂,通孔安装
应用等级 医疗级,工业级,电信级
零件状态 在售
包装方式 托盘

820B002-273L301厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

820B002-273L301数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 820B002-273L301 820B002-273L301数据手册

820B002-273L301封装设计

查看详情并下载
Symbol
Footprint
3D Model
