821B003-173L401

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Male Pins,Plug,Push-Pull 焊盘 3pin Brass 12A 金 银色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: NOR1508-ND
供应商: Digi-Key
标准整包数: 1

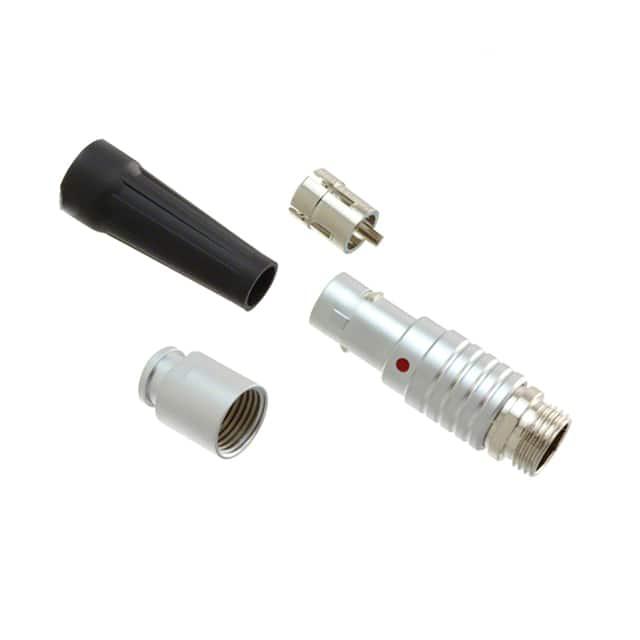

NORCOMP 圆形连接器 821B003-173L401

821B003-173L401概述

    电子元器件产品技术手册概述

    1. 产品简介


    产品名称: QUIK-LOQ - MALE - CABLE MOUNT
    该电子元器件为一种适用于电缆连接的快插式(QUIK-LOQ)插座。主要用于电力传输系统和各种电子设备的接口连接。该产品特别适合需要高可靠性、强耐用性的工业应用领域,如汽车电子、通信设备、医疗设备等。

    2. 技术参数


    - 产品型号: 821B YYY - 173L YY1
    - 接触电阻:
    - 2位置: ≤5mΩ
    - 3位置: ≤5mΩ
    - 4位置: ≤6mΩ
    - 5位置: ≤6mΩ
    - 6-7位置: ≤7.5mΩ
    - 8-10位置: ≤10mΩ
    - 14位置: ≤10mΩ
    - 额定电流: 最大15A (2位置)
    - 电线规格:
    - 2-3位置: 20AWG最大
    - 4-5位置: 22AWG最大
    - 6-10位置: 24AWG最大
    - 14位置: 28AWG最大
    - 额定电压:
    - 工作电压: 200V至500V
    - 测试电压: 950V至1500V
    - 机械耐久性: 5000次循环
    - 工作温度范围: -40°C 至 +200°C
    - 屏蔽效果: 75dB @ 10MHz, 40dB @ 1GHz
    - 防水等级: IP50

    3. 产品特点和优势


    - 快速连接: 支持快速插拔操作,减少安装时间。
    - 高可靠性和耐用性: 设计寿命达到5000次循环,确保长期使用稳定。
    - 广泛适用性: 兼容多种电线规格,适应不同应用需求。
    - 防护等级高: 达到IP50防护等级,有效防止灰尘和水侵入。
    - 高强度材料: 使用优质材料制造,提高整体机械强度和抗腐蚀能力。


    4. 应用案例和使用建议


    - 应用案例: 汽车电子系统、医疗设备内部电路板连接、通信基站户外天线连接。
    - 使用建议:
    - 在高振动环境下使用时,需确保连接稳固以避免松动。
    - 对于高频信号传输的应用,应选择更高屏蔽性能的产品。
    - 安装前请检查电缆规格是否符合要求,以避免接头损坏。

    5. 兼容性和支持


    - 兼容性: 与多种标准电线和电缆兼容,无需特殊工具即可进行连接。
    - 厂商支持: 供应商提供全面的技术支持和售后服务,确保用户无忧使用。

    6. 常见问题与解决方案


    - 问题: 插头插入困难。
    - 解决办法: 确保电线直径在规定范围内,同时检查插头与插座是否有污垢阻碍。
    - 问题: 接触不良。
    - 解决办法: 清理接头处的氧化物和尘埃,必要时重新插拔几次。
    - 问题: 连接处发热严重。
    - 解决办法: 检查电线规格是否超标,必要时更换更粗的电线。

    7. 总结和推荐


    该产品凭借其高可靠性和多样化的应用范围,在市场上具有较高的竞争力。对于需要高可靠性和耐用性的应用场景,强烈推荐使用该产品。同时,供应商提供的全面技术支持也为用户解决了后顾之忧。总的来说,这款QUIK-LOQ产品是一款非常值得信赖的选择。

821B003-173L401参数

参数
类型 Male Pins,Plug,Push-Pull
颜色 银色,黑色
端接 焊盘
额定电流 12A
外壳材料 Brass
针脚数 3pin
触头镀层 - 配接
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,医疗级,工业级,电信级
零件状态 在售
包装方式 托盘

821B003-173L401厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

821B003-173L401数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 821B003-173L401 821B003-173L401数据手册

821B003-173L401封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 36.868 ¥ 308.5391
18+ $ 30.0606 ¥ 251.5698
36+ $ 28.6266 ¥ 239.5687
54+ $ 27.8194 ¥ 232.8137
108+ $ 26.4928 ¥ 221.712
252+ $ 24.9573 ¥ 208.8615
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 308.53
