820BR02-213R001

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 2pin Brass 10A 金 银色,黑色 通孔安装,隔板安装,面板安装
供应商型号: 636-820BR02-213R001
供应商: Mouser
标准整包数: 1

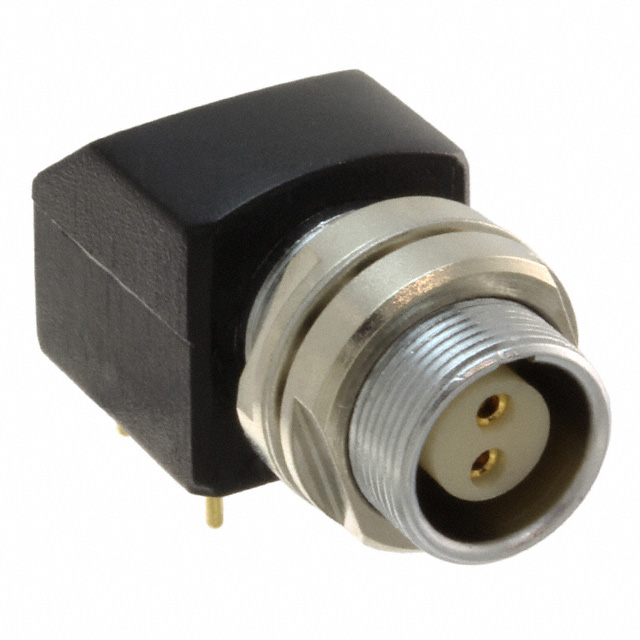

NORCOMP 圆形连接器 820BR02-213R001

820BR02-213R001概述

    电子元器件产品技术手册解析

    产品简介


    本文将详细介绍NorComp公司的QUIK-LOQ系列的一款面板安装式垂直(QUIK-LOQ - FEMALE - VERTICAL - PANEL MOUNT)插座,主要用于各种电子设备的连接。这款产品适用于工业控制、通信系统、消费电子和其他需要高可靠性的电气连接场景。

    技术参数


    以下列出了产品的关键技术和电气参数:
    - 额定电流: 最大电流为6A(部分配置下的最大电流为2.5A)
    - 针脚直径:
    - 2, 3, 4和5位置的针脚直径为0.90mm (0.035英寸)
    - 6和7位置的针脚直径为0.50mm (0.020英寸)
    - 接触电阻:
    - 6mΩ (部分情况下的电阻可能达到10mΩ)
    - 绝缘材料: 高温聚苯硫醚(PPS)
    - 温度范围: 操作温度范围为-40°C到+200°C
    - 屏蔽性能: 在10MHz时为75dB,在1GHz时为40dB
    - 防护等级: IP等级为50
    - 机械耐久性: 5000次循环
    - 最大扭矩值: 2.5Nm (22.1 in-lbs)

    产品特点和优势


    QUIK-LOQ插座系列具备以下几点显著特点:
    - 可靠性高: 接触电阻低且稳定,能够在广泛的温度范围内保持良好的电气性能。
    - 机械耐用: 能承受高达5000次的插拔循环,具有很高的使用寿命。
    - 宽温操作: 工作温度范围广,从-40°C到+200°C,适合各种恶劣环境。
    - 防电磁干扰: 具有较高的屏蔽性能,可以在电磁干扰环境中稳定工作。
    - 易于安装: 设计了标准化的面板切割尺寸,便于快速安装。

    应用案例和使用建议


    QUIK-LOQ插座可以应用于工业控制系统、通信基站、服务器机房、汽车电子和消费电子产品等众多领域。使用时建议注意以下几点:
    - 确保面板上的孔尺寸符合图纸要求,误差不超过+0.10mm/-0.00mm。
    - 连接时避免过大的扭转力,以免损坏插座。
    - 定期检查连接状态,确保电气性能。

    兼容性和支持


    该产品与其他NorComp品牌的配件高度兼容,用户可获得制造商的技术支持和保修服务。如果需要,用户还可以通过联系制造商获取更多技术支持文档和培训资源。

    常见问题与解决方案


    根据手册内容,常见问题包括接触不良、温度过高等。以下是一些常见问题及其解决方案:
    - 问题: 插座接触不良。
    - 解决方案: 检查针脚是否完全插入,确保针脚表面无氧化或污垢。

    - 问题: 温度过高导致损坏。
    - 解决方案: 检查是否超过产品的工作温度范围,选择合适的应用场景。

    总结和推荐


    QUIK-LOQ - FEMALE - VERTICAL - PANEL MOUNT插座是一款高性能的电子连接件,适用于广泛的应用场景。凭借其卓越的电气特性和可靠性,它在工业自动化、通信、消费电子等领域中有着显著的应用价值。如果你正在寻找一款高可靠性和长寿命的连接解决方案,这款产品无疑是一个不错的选择。

820BR02-213R001参数

参数
针脚数 2pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色,黑色
端接 焊盘
额定电流 10A
外壳材料 Brass
安装方式 通孔安装,隔板安装,面板安装
应用等级 仪表级,医疗级,工业级,电信级
零件状态 在售
包装方式 托盘

820BR02-213R001厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

820BR02-213R001数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 820BR02-213R001 820BR02-213R001数据手册

820BR02-213R001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.82 ¥ 243.529
10+ $ 26.8164 ¥ 226.5986
30+ $ 26.8056 ¥ 226.5073
270+ $ 26.0505 ¥ 220.1267
库存: 59
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 243.52
直接购买
加入购物车
