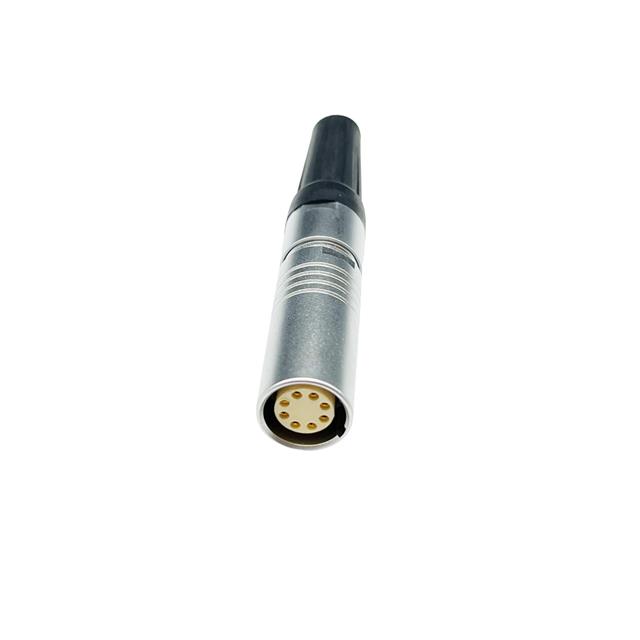

822B008-273L901

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 8pin Brass 10A 金 银色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: Q-822B008-273L901
供应商: 期货订购
标准整包数: 18
NORCOMP 圆形连接器 822B008-273L901

822B008-273L901概述


    产品简介


    本文将详细介绍NorComp的QUIK-LOQ系列电子元器件。该产品是一款FEMALE - CABLE MOUNT连接器,主要用于电缆连接。其典型应用领域包括工业控制、汽车电子、通信设备和家用电器等。

    技术参数


    以下是该产品的主要技术规格和性能参数:
    - 针数:
    - 2位置: 最大2.00 mm [0.079 inches]
    - 3位置: 最大1.60 mm [0.063 inches]
    - 4位置: 最大1.30 mm [0.051 inches]
    - 6位置: 最大1.30 mm [0.051 inches]
    - 8位置: 最大0.90 mm [0.035 inches]
    - 10位置: 最大0.90 mm [0.035 inches]
    - 12位置: 最大0.70 mm [0.028 inches]
    - 14位置: 最大0.70 mm [0.028 inches]
    - 16位置: 最大0.70 mm [0.028 inches]
    - 19位置: 最大0.70 mm [0.028 inches]
    - 24位置: 最大0.50 mm [0.020 inches]
    - 电缆规格:
    - 2位置: 最大16 AWG
    - 3位置: 最大18 AWG
    - 4位置: 最大20 AWG
    - 6位置: 最大20 AWG
    - 8位置: 最大22 AWG
    - 10位置: 最大22 AWG
    - 12位置: 最大24 AWG
    - 14位置: 最大24 AWG
    - 16位置: 最大24 AWG
    - 19位置: 最大24 AWG
    - 24位置: 最大28 AWG
    - 电气特性:
    - 2位置: 最大25 A
    - 3位置: 最大17 A
    - 4位置: 最大15 A
    - 6位置: 最大12 A
    - 8位置: 最大10 A
    - 10位置: 最大8 A
    - 12位置: 最大7 A
    - 14位置: 最大6.5 A
    - 16位置: 最大6 A
    - 19位置: 最大5 A
    - 24位置: 最大2 A
    - 接触电阻:
    - 2位置: 3 mΩ
    - 3位置: 4 mΩ
    - 4位置: 5 mΩ
    - 6位置: 5 mΩ
    - 8位置: 6 mΩ
    - 10位置: 6 mΩ
    - 12位置: 7.5 mΩ
    - 14位置: 7.5 mΩ
    - 16位置: 7.5 mΩ
    - 19位置: 7.5 mΩ
    - 24位置: 10 mΩ
    - 测试电压:
    - 2位置: 2100 V
    - 3位置: 2400 V
    - 4位置: 1850 V
    - 6位置: 1350 V
    - 8位置: 1500 V
    - 10位置: 1450 V
    - 12位置: 1250 V
    - 14位置: 1150 V
    - 16位置: 950 V
    - 19位置: 950 V
    - 24位置: 950 V
    - 工作电压:
    - 2位置: 700 V
    - 3位置: 800 V
    - 4位置: 615 V
    - 6位置: 450 V
    - 8位置: 500 V
    - 10位置: 500 V
    - 12位置: 480 V
    - 14位置: 380 V
    - 16位置: 315 V
    - 19位置: 315 V
    - 24位置: 315 V
    - 机械特性:
    - 操作温度范围: -40°C ~ +200°C
    - 耐久性: 5000次循环
    - 屏蔽: 75 dB @ 10 MHz; 40 dB @ 1 GHz
    - IP等级: 50

    产品特点和优势


    NorComp的QUIK-LOQ系列产品具有以下显著特点和优势:
    - 高耐久性: 经过5000次循环测试,确保长期稳定可靠。
    - 宽工作温度范围: 可在极端环境下使用,适用范围广泛。
    - 屏蔽性能优越: 具备出色的电磁干扰屏蔽能力,适用于复杂环境。
    - 多种针数选择: 提供多种不同针数的产品,满足不同应用需求。
    - 高接触稳定性: 接触电阻低,确保高效可靠的信号传输。
    - 环保认证: 符合RoHS标准,绿色无害。

    应用案例和使用建议


    - 工业自动化: 在工业环境中,该产品可用于连接控制设备和传感器,提供稳定的数据传输。
    - 汽车电子: 适用于发动机控制系统,保证信号传输的可靠性。
    - 通信设备: 在复杂的通信网络中,用于确保数据传输的稳定性和安全性。
    - 家用电器: 用于家庭电器的内部连接,提高耐用性和可靠性。
    使用建议:
    - 在安装过程中确保正确选择合适的针数和电缆规格。
    - 注意操作温度范围,避免在超出范围的环境中使用。
    - 定期检查接触电阻,以确保信号传输的质量。

    兼容性和支持


    NorComp的QUIK-LOQ系列产品可以与其他标准规格的电子元器件和设备兼容。厂家提供了详细的安装指南和技术支持服务,帮助用户更好地使用和维护该产品。

    常见问题与解决方案


    1. 问题: 安装过程中如何正确选择针数和电缆规格?
    - 解决方案: 查看产品技术手册中的CHART A,根据实际应用需求选择相应的针数和电缆规格。
    2. 问题: 如何保证连接器的接触电阻稳定?
    - 解决方案: 定期进行接触电阻检测,并及时更换损坏的连接器。
    3. 问题: 在极端环境下如何确保连接器的可靠性?
    - 解决方案: 选择合适的工作温度范围内的连接器,并遵循制造商的安装和使用指南。

    总结和推荐


    NorComp的QUIK-LOQ系列产品凭借其卓越的性能、稳定的接触电阻和广泛的适用范围,是市场上非常受欢迎的电子元器件。它在多个领域有着广泛的应用,并且在设计和制造上都经过严格的测试和验证。因此,我们强烈推荐这一产品给需要稳定、高效电子连接解决方案的用户。

822B008-273L901参数

参数
额定电流 10A
外壳材料 Brass
针脚数 8pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色,黑色
端接 焊盘
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

822B008-273L901厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

822B008-273L901数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 822B008-273L901 822B008-273L901数据手册

822B008-273L901封装设计

查看详情并下载
Symbol
Footprint
3D Model
