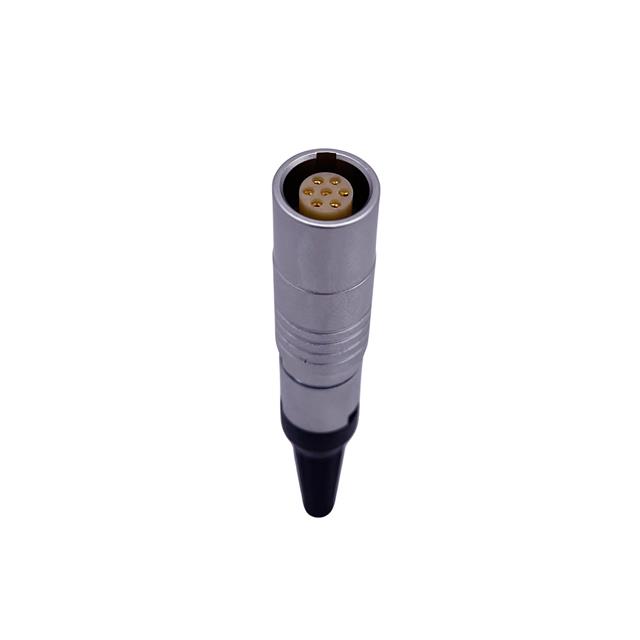

821B007-273L401

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 7pin Brass 7A 金 银色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: Q-821B007-273L401
供应商: 期货订购
标准整包数: 18
NORCOMP 圆形连接器 821B007-273L401

821B007-273L401概述

    NorComp Quik-Loq 821BYYY-273LYY1 技术手册解析

    1. 产品简介


    NorComp Quik-Loq 821BYYY-273LYY1 是一款高性能的电缆连接器,设计用于各种工业和消费电子应用。它具备独特的快速锁定机制,确保了高效可靠的连接。主要功能包括提供稳定电连接和屏蔽性能,适用于需要高频率信号传输的场景。

    2. 技术参数


    - 型号: 821BYYY-273LYY1
    - 料号: NC
    - 尺寸单位: mm
    - 料图编号: DWG NO. 821BYYY-273LYY1
    - 缩放比例: DO NOT SCALE FROM DRAWING
    - 单位: UNITS = mm
    - 版本: REV
    - 描述: 1B // QUIK-LOQ // F // CABLE MOUNT // SOLDER CUP
    电气参数
    - 接触直径 (mm):
    - 002: 1.30mm
    - 003: 1.30mm
    - 004: 0.90mm
    - 005: 0.90mm
    - 006: 0.70mm
    - 007: 0.70mm
    - 008: 0.70mm
    - 010: 0.50mm
    - 014: 0.50mm
    - 接触电阻 (mΩ):
    - 002: 5.0 mΩ
    - 003: 5.0 mΩ
    - 004: 6.0 mΩ
    - 005: 6.0 mΩ
    - 006: 7.5 mΩ
    - 007: 7.5 mΩ
    - 008: 7.5 mΩ
    - 010: 10.0 mΩ
    - 014: 10.0 mΩ
    - 最大工作电压 (V):
    - 002: 500 V
    - 003: 430 V
    - 004: 430 V
    - 005: 415 V
    - 006: 350 V
    - 007: 315 V
    - 008: 315 V
    - 010: 300 V
    - 014: 260 V
    - 最大电流 (A):
    - 002: 15.0 A
    - 003: 12.0 A
    - 004: 10.0 A
    - 005: 9.0 A
    - 006: 7.0 A
    - 007: 7.0 A
    - 008: 5.0 A
    - 010: 2.5 A
    - 014: 2.0 A
    - 电线规格 (AWG):
    - 002: 20 AWG
    - 003: 20 AWG
    - 004: 22 AWG
    - 005: 22 AWG
    - 006: 24 AWG
    - 007: 24 AWG
    - 008: 28 AWG
    - 010: 28 AWG
    - 014: 28 AWG
    机械参数
    - 连接周期: 5000 次
    - 工作温度范围: -40°C 至 +200°C
    - 处理温度: 260°C(持续 5 秒)
    - 屏蔽效能: 75dB @ 10MHz,40dB @ 1GHz
    - 防护等级 (IP): IP 50
    - 最大扭矩值: 1.5 Nm
    材料
    - 外壳: 黄铜,镍涂层最小 196u"
    - 壳体及卡套螺母: 黄铜,铬涂层最小 196u"
    - 接点: 金涂层黄铜,镍涂层最小 196u"
    - 绝缘体: 聚苯硫醚 (高温)
    - 应力释放 (靴形): 热塑性聚氨酯
    兼容电缆直径
    - 40: 3.30 ~ 4.20 mm
    - 50: 4.30 ~ 5.20 mm
    - 60: 5.30 ~ 6.20 mm
    - 70: 6.30 ~ 7.20 mm

    3. 产品特点和优势


    Quik-Loq 821BYYY-273LYY1 具有以下几个显著的特点和优势:
    - 快速锁定机制:确保了高效且稳定的电连接。
    - 高防护等级:IP 50 防护等级,适用于恶劣环境。
    - 宽广的工作温度范围:-40°C 至 +200°C,适应多种应用场景。
    - 高屏蔽效能:75dB @ 10MHz,40dB @ 1GHz,适合高频信号传输。
    - 材料耐久性:采用高质量材料,提高使用寿命和可靠性。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:用于连接传感器、执行器等设备,确保信号传输稳定可靠。
    - 通信设备:在基站、路由器等设备中,确保高频信号的传输质量。
    使用建议:
    - 在选择电线规格时,考虑实际工作电流和电线直径。
    - 使用前检查所有接触点的清洁度,以确保良好的电气连接。
    - 安装时注意不要超过最大扭矩值,以免损坏连接器。

    5. 兼容性和支持


    兼容性:
    - 电缆直径:Quik-Loq 821BYYY-273LYY1 支持不同直径的电缆,具体范围见上文材料部分。
    - 兼容设备:适用于各类工业设备和通信设备。
    支持:
    - 厂商支持:NorComp 提供技术支持和维修服务,帮助客户解决安装和使用过程中遇到的问题。
    - 文档资料:详细的安装和使用手册可供下载。

    6. 常见问题与解决方案


    常见问题:
    - 问题1:连接器无法完全锁紧。
    - 解决办法:检查接触点是否有异物,确保清洁后再尝试锁紧。
    - 问题2:插拔力过大。
    - 解决办法:确认扭矩值不超过最大限制,适当润滑可以减小插拔力。
    - 问题3:电气性能不佳。
    - 解决办法:检查电线规格是否匹配,确保接触良好。

    7. 总结和推荐


    综合评估:
    - 优点:快速锁定机制、高防护等级、宽广的工作温度范围、优异的屏蔽效能、高质量的材料和耐用性。
    - 缺点:相对较高的成本,但考虑到其性能和耐用性,性价比较高。
    推荐:
    - 我们强烈推荐 NorComp Quik-Loq 821BYYY-273LYY1 用于需要高可靠性连接的场合,如工业自动化、通信设备等领域。

821B007-273L401参数

参数
外壳材料 Brass
针脚数 7pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色,黑色
端接 焊盘
额定电流 7A
安装方式 导线安装,自由悬挂,通孔安装
应用等级 医疗级,工业级,电信级
零件状态 在售
包装方式 托盘
