820K003-213R001

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Female Sockets,Push-Pull,Receptacle 焊盘 3pin Brass 8A 金 银色 通孔安装,隔板安装,面板安装
供应商型号: Q-820K003-213R001
供应商: 期货订购
标准整包数: 20

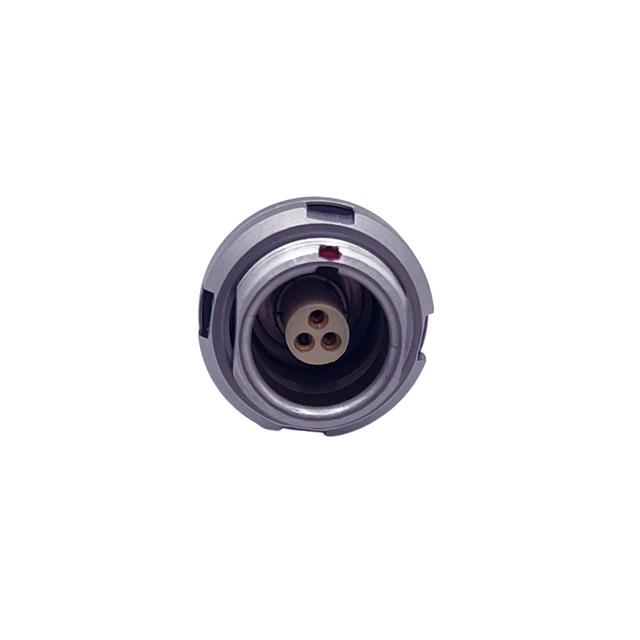

NORCOMP 圆形连接器 820K003-213R001

820K003-213R001概述


    产品简介


    本文将介绍一款名为Quik-Loq的垂直面板安装型防水插座(女座),型号为820KYYY-213R001。这款插座主要用于需要高防护等级和可靠连接的应用场景。它的主要功能是提供一个安全且可靠的连接点,适用于各种工业控制设备和系统。

    技术参数


    - 系列:820KYYYY-213R001
    - 接触电阻:6 mΩ(不同位置)
    - 测试电压:1000V至1200V
    - 工作电压:260V至400V
    - 最大电流:2A至10A(根据位置)
    - 接触针直径:0.50 mm至0.90 mm
    - 操作温度范围:-40°C 至 +200°C
    - 防护等级:IP67
    - 材料:黄铜外壳,镍镀层,铜合金触点,金镀层,高温聚苯硫醚(PPS)绝缘体
    - 机械耐久性:5000次循环
    - 屏蔽性能:75 dB @ 10 MHz, 40 dB @ 1 GHz
    - 公差:+0.10mm,-0.0mm

    产品特点和优势


    1. 高防护等级:Quik-Loq插座的防护等级达到IP67,能够有效防止灰尘和水进入,适用于恶劣环境。
    2. 机械耐久性:具备5000次循环的机械耐久性,确保长期稳定运行。
    3. 宽泛的操作温度范围:-40°C至+200°C的温度适应能力,适合多种环境下的应用。
    4. 金镀层触点:采用7μ"金镀层覆盖196μ"镍,确保低接触电阻和长寿命。
    5. 屏蔽性能强:具有优秀的电磁屏蔽性能,可以减少电磁干扰。

    应用案例和使用建议


    Quik-Loq插座广泛应用于工业自动化、机器人、医疗设备和通信等领域。例如,在工业控制系统中,它可用于机器间的信号传输,确保数据的稳定和可靠传输。在设计电路板布局时,应考虑插座的具体尺寸和引脚间距,确保良好的接触效果和散热性能。此外,建议在接线过程中使用合适的工具,以避免损伤插座和延长使用寿命。

    兼容性和支持


    - 兼容性:Quik-Loq插座与标准面板安装孔相兼容,易于安装和维护。
    - 支持:NorComp公司提供详尽的技术文档和支持服务,用户可以通过其官方网站获取相关资料和在线技术支持。

    常见问题与解决方案


    - 问题1:如何正确安装插座?
    - 解决方案:按照图纸和规范进行安装,确保面板开孔尺寸准确,扭矩适中。
    - 问题2:接触电阻过高怎么办?
    - 解决方案:检查触点是否清洁,重新插拔几次以清除氧化物;必要时可更换新的触点。
    - 问题3:插座无法正常工作?
    - 解决方案:检查插座是否安装到位,查看电源电压和电流是否符合要求,如有疑问联系供应商。

    总结和推荐


    综上所述,Quik-Loq 820KYYY-213R001插座是一款高性能、高可靠性的垂直面板安装型防水插座。它的高防护等级、宽泛的操作温度范围和卓越的机械性能使其成为各种严苛环境下理想的连接解决方案。因此,我们强烈推荐该产品给那些需要高可靠性和耐用性的应用场景。

820K003-213R001参数

参数
额定电流 8A
外壳材料 Brass
针脚数 3pin
触头镀层 - 配接
类型 Female Sockets,Push-Pull,Receptacle
颜色 银色
端接 焊盘
安装方式 通孔安装,隔板安装,面板安装
应用等级 医疗级,工业级,电信级
零件状态 在售
包装方式 托盘

820K003-213R001厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

820K003-213R001数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 820K003-213R001 820K003-213R001数据手册

820K003-213R001封装设计

查看详情并下载
Symbol
Footprint
3D Model
