821B010-173L401

产品分类: 圆形连接器
厂牌: NORCOMP
产品描述: Male Pins,Plug,Push-Pull 焊盘 10pin Brass 2.5A 金 银色,黑色 导线安装,自由悬挂,通孔安装
供应商型号: Q-821B010-173L401
供应商: 期货订购
标准整包数: 18

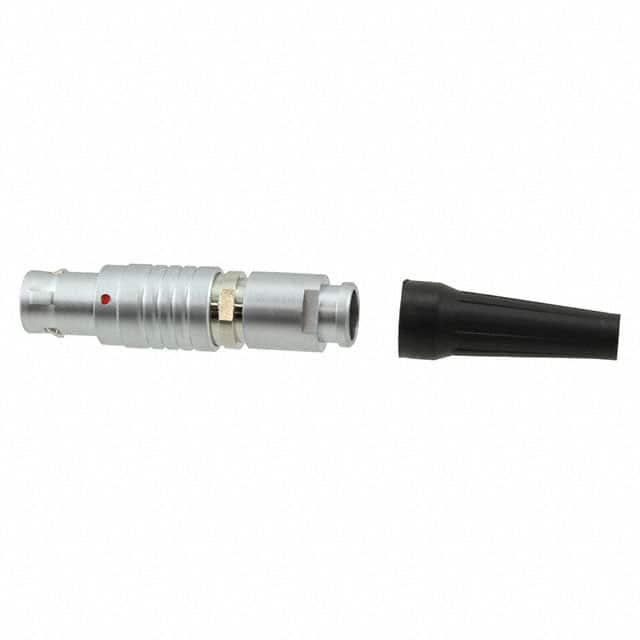

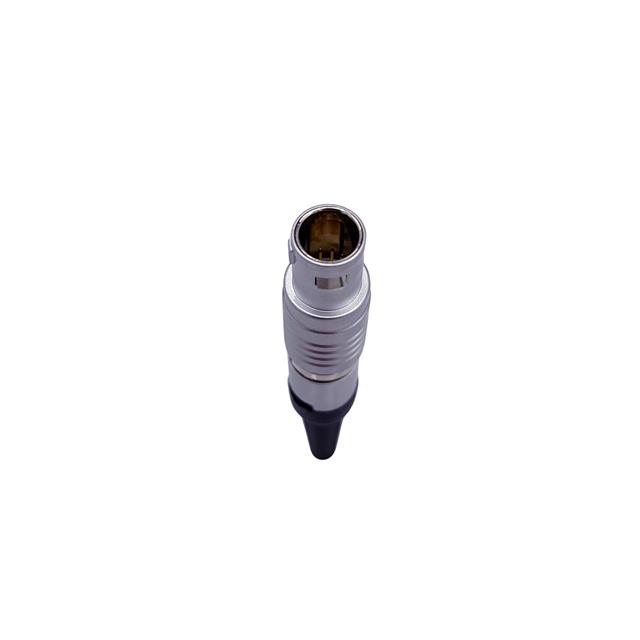

NORCOMP 圆形连接器 821B010-173L401

821B010-173L401概述


    产品简介


    Quik-Lok Male Cable Mount Connector
    Quik-Lok Male Cable Mount Connectors 是一种高效且可靠的连接解决方案,适用于各种电气和电子设备。这些连接器主要用于提供稳定、安全的电缆与设备之间的连接。其独特的设计和优质材料使其成为工业控制、电信设备、仪器仪表、汽车电子以及任何需要高可靠性的场合的理想选择。

    技术参数


    以下是 Quik-Lok Male Cable Mount Connectors 的主要技术参数:
    - 外壳材料: 黄铜,电镀镍(最小196微英寸)
    - 端子材料: 铜合金,金(7微英寸)和镍(最小196微英寸)电镀
    - 绝缘体材料: PPS(高温)
    - 屏蔽: 10 MHz 时 75 dB,1 GHz 时 40 dB
    - 防护等级 (IP): IP 50
    - 接触电阻: 视具体位置数而定(见下表)
    - 测试电压: 视具体位置数而定(见下表)
    - 工作电压: 视具体位置数而定(见下表)
    - 耐久性: 5000 次循环
    - 操作温度范围: -40°C 至 +200°C
    - 加工温度: 260°C,持续5秒
    - 最大扭矩值: 1.5 Nm [13.2 in/lbs]
    - 适用线径: 见下表
    | 位置数 | 线径 (AWG) | 最大电流 (Amp) | 接触电阻 (mΩ) | 测试电压 (V) | 工作电压 (V) |
    |
    | 2 | 20 | 15 | 5 | 1500 | 500 |
    | 3 | 20 | 12 | 5 | 1300 | 430 |
    | 4 | 22 | 10 | 6 | 1300 | 430 |
    | 5 | 22 | 9 | 6 | 1250 | 415 |
    | 6 | 24 | 7 | 7.5 | 1050 | 350 |
    | 7 | 24 | 7 | 7.5 | 950 | 315 |
    | 8 | 24 | 5 | 7.5 | 950 | 315 |
    | 10 | 28 | 2.5 | 10 | 900 | 300 |
    | 14 | 28 | 2 | 10 | 800 | 260 |

    产品特点和优势


    Quik-Lok Male Cable Mount Connectors 具有以下显著特点和优势:
    - 高可靠性: 采用黄铜材料并经过精细加工,确保长期使用中的稳定性。
    - 低接触电阻: 接触电阻低,确保电力传输效率高。
    - 宽操作温度范围: 能够在极端温度条件下稳定运行。
    - 优良的屏蔽性能: 屏蔽效果好,能够有效减少电磁干扰。
    - 紧凑设计: 小巧的设计便于安装和布线。
    - 环保材料: 符合 RoHS 标准,无有害物质。

    应用案例和使用建议


    Quik-Lok Male Cable Mount Connectors 在多种应用中表现出色,如工业自动化设备、车辆电气系统和电信设备。例如,在一个需要大量电缆连接的应用中,这些连接器可以大大简化安装过程,提高系统的可靠性和维护效率。
    使用建议:
    - 确保正确选择线径和电流规格以匹配实际需求。
    - 注意接线时的正确顺序和方向,避免接反导致故障。
    - 在高温环境下使用时,注意保持适当的散热措施。

    兼容性和支持


    Quik-Lok Male Cable Mount Connectors 设计灵活,可与多种电缆配合使用。供应商提供了详细的技术支持和售后服务,帮助客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题: 连接不稳定。
    - 解决方案: 确保端子完全插入并锁紧。

    - 问题: 接触电阻过高。
    - 解决方案: 清理接触面,确保清洁无尘。

    - 问题: 无法达到预期的工作电压。
    - 解决方案: 检查电线规格是否符合要求,重新检查安装是否正确。

    总结和推荐


    Quik-Lok Male Cable Mount Connectors 在设计和制造方面展现了卓越的性能。其稳定的连接性能、良好的电气特性和优异的环境适应能力,使其在多个领域都具备极高的应用价值。对于需要高可靠性的应用场景,强烈推荐使用此产品。

821B010-173L401参数

参数
外壳材料 Brass
针脚数 10pin
触头镀层 - 配接
类型 Male Pins,Plug,Push-Pull
颜色 银色,黑色
端接 焊盘
额定电流 2.5A
安装方式 导线安装,自由悬挂,通孔安装
应用等级 医疗级,工业级,电信级
零件状态 在售
包装方式 托盘

821B010-173L401厂商介绍

NorComp是一家全球领先的电子组件分销商,专注于为全球客户提供广泛的电子元件和解决方案。公司主营产品包括连接器、电缆组件、电源解决方案、电路保护、传感器、开关和继电器等。这些产品广泛应用于工业、汽车、医疗、通信、消费电子等领域。

NorComp的优势在于其强大的供应链管理能力、广泛的产品线和专业的技术支持。公司与多家顶级制造商建立了紧密的合作关系,能够为客户提供最新的技术和产品。此外,NorComp还提供定制化服务,满足客户的特定需求。凭借其丰富的行业经验和专业知识,NorComp已成为全球电子元件分销领域的佼佼者。

821B010-173L401数据手册

厂牌 PDF简要描述 下载
NORCOMP 圆形连接器 NORCOMP 821B010-173L401 821B010-173L401数据手册

821B010-173L401封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
36+ ¥ 338.1055
180+ ¥ 302.236
504+ ¥ 272.4294
2000+ ¥ 245.6205
库存: 3600
起订量: 36 增量: 18
交货地:
最小起订量为:36
合计: ¥ 12171.79
