JB15FP

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 1.76N 5000000Cycles 125mA 250μm 4.9mm 通孔安装 10mm*10mm*4.9mm
供应商型号: Q-JB15FP
供应商: 国内现货
标准整包数: 100

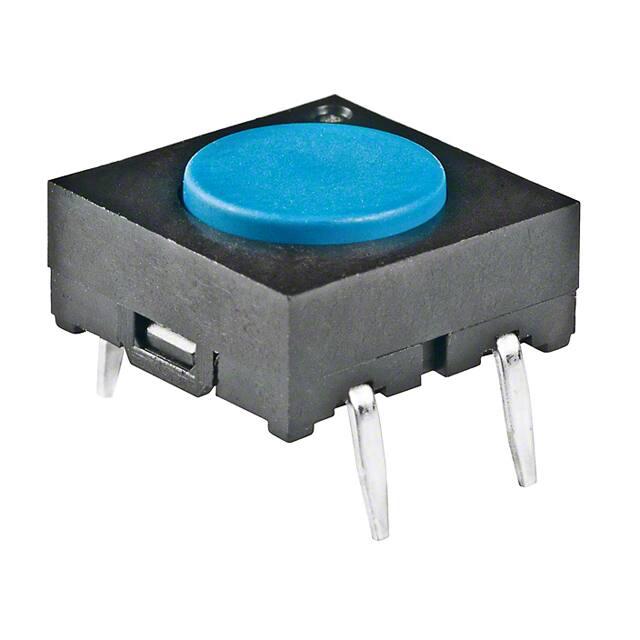

NKK SWITCHES 轻触开关 JB15FP

JB15FP概述


    产品简介


    J系列低轮廓密封轻触开关是专为逻辑电路设计的高性能电子元器件。这种轻触开关主要用于低压低电流电路,适用于各种需要高可靠性和长寿命的应用场景。其主要功能是在控制面板上提供可靠的触觉反馈,确保电路状态的准确切换。J系列轻触开关广泛应用于消费电子、工业控制、医疗设备等领域。

    技术参数


    - 电气容量(电阻负载)
    - 低/逻辑电平:标准操作力型号最大为50mA @ 24V DC
    - 高操作力型号最大为125mA @ 24V DC
    - 其他规格
    - 标准操作力
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最低500兆欧姆 @ 250V DC
    - 耐压强度:最低250V AC,持续1分钟
    - 机械寿命:至少5,000,000次操作
    - 电气寿命:至少5,000,000次操作
    - 高操作力
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最低500兆欧姆 @ 250V DC
    - 耐压强度:最低250V AC,持续1分钟
    - 机械寿命:至少1,000,000次操作
    - 电气寿命:至少1,000,000次操作
    - 操作力
    - 标准操作力
    - JB15型号:1.76N
    - 高操作力
    - JB15H型号:2.65N
    - 总行程
    - 标准操作力:0.010英寸(0.250毫米)
    - 高操作力:0.012英寸(0.300毫米)

    产品特点和优势


    - 橡胶密封结构:防止接触污染,允许自动化焊接和清洁。
    - 弹簧型端子:确保牢固安装并防止波峰焊接时松动。
    - 定制尺寸:从PCB到按钮顶部的高度可选,提供设计灵活性。
    - 清晰的触觉反馈:采用圆顶接触,确保高可靠性和长期使用寿命(最高可达5,000,000次操作)。

    应用案例和使用建议


    应用案例:J系列轻触开关常用于消费电子产品如遥控器、手机按键等,也适用于工业控制系统和医疗设备。例如,在一个工业控制面板上,J系列轻触开关可以用来实现设备的启停控制和模式选择。
    使用建议:
    1. 选择合适的操作力:根据具体应用需求选择标准操作力或高操作力型号。
    2. 注意焊接温度:建议使用波峰焊接,并参照补充部分中的焊锡剖面图进行操作。
    3. 定期维护:定期清洁和检查以确保最佳性能。

    兼容性和支持


    - 兼容性:J系列轻触开关适用于单层PCB,并且可以与特定的面板进行安装。支持直角和水平PCB安装方式。
    - 制造商支持:厂商提供了详细的安装和维护指南,以及焊接和清洁规范。客户还可以联系工厂定制按钮上的图案。

    常见问题与解决方案


    - Q:如何正确清洁开关?
    - A:建议使用自动清洁设备,并参考补充部分中的清洁规范。
    - Q:焊接时需要注意什么?
    - A:推荐使用波峰焊接,并参照补充部分中的焊锡剖面图进行操作,以避免焊接过程中损坏开关。
    - Q:如何选择正确的型号?
    - A:根据具体应用场景和所需的触觉反馈力度来选择标准操作力或高操作力型号。

    总结和推荐


    总结:J系列低轮廓密封轻触开关具有出色的电气性能、坚固的机械结构和灵活的设计选项。它不仅能够满足苛刻的工作环境要求,还提供了可靠的操作和长久的使用寿命。
    推荐:强烈推荐使用J系列轻触开关,尤其是在需要高可靠性和耐用性的应用场景中。无论是消费电子还是工业控制,J系列轻触开关都是理想的选择。

JB15FP参数

参数
执行器行程 250μm
机械寿命 5000000Cycles
操作力 1.76N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 125mA
电压额定值 24V(DC)
执行器高度 4.9mm
长*宽*高 10mm*10mm*4.9mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JB15FP厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JB15FP数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JB15FP JB15FP数据手册

JB15FP封装设计

查看详情并下载
Symbol
Footprint
3D Model
