JB15HBPE-JB

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) 关-瞬时 SPST-NO 2.65N 1000000Cycles 125mA 300μm 14.7mm 通孔安装 10mm*10mm*7mm
供应商型号: TS-JB15HBPE-JB
供应商: 海外现货
标准整包数: 1

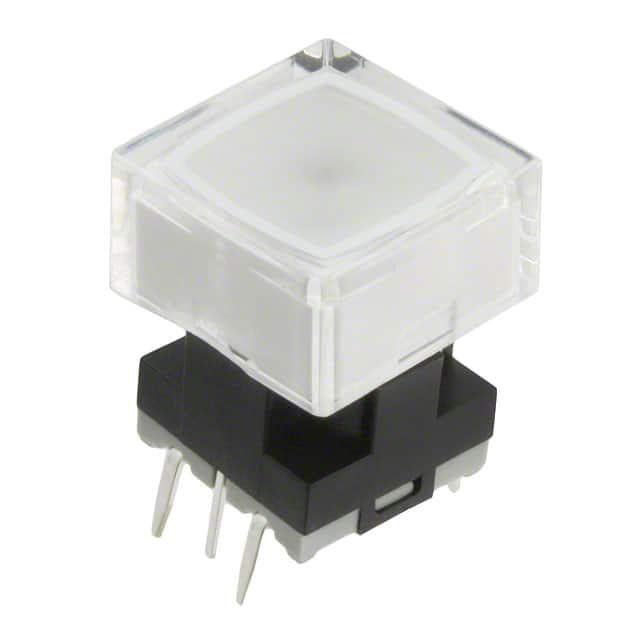

NKK SWITCHES 轻触开关 JB15HBPE-JB

JB15HBPE-JB概述


    产品简介


    J系列JB发光低轮廓密封触控按键
    J系列JB发光低轮廓密封触控按键(Series JB Illuminated Low Profile Process Sealed Tactiles)是由NNK公司生产的一款高质量电子元件。这类触控按键主要用于逻辑级电路,是键盘矩阵和单片机控制面板的理想选择。这些按键具有明亮的全表面照明功能,采用红、绿或黄色LED灯,适合于各种面板布局设计。它们主要应用于需要高可靠性和长寿命的应用场合。

    技术参数


    - 电气容量(电阻负载)
    - 低/逻辑电平:标准操作力模型为50mA@24VDC最大值
    - 高操作力模型为125mA@24VDC最大值
    - 其他参数
    - 接触电阻:≤50毫欧
    - 绝缘电阻:≥500兆欧(@250VDC)
    - 介电强度:≥250VAC(至少1分钟)
    - 机械寿命:≥5,000,000次操作(标准操作力模型);≥1,000,000次操作(高操作力模型)
    - 电气寿命:≥5,000,000次操作(标准操作力模型);≥1,000,000次操作(高操作力模型)
    - 额定操作力:标准操作力模型1.76N(JB15L),高操作力模型2.65N(JB15HL & JB15HB)
    - 总行程:0.010英寸(0.254毫米)(标准操作力模型),0.012英寸(0.300毫米)(高操作力模型)

    产品特点和优势


    产品特点:
    - 多样的颜色选项:提供红色、绿色、黄色等多种LED颜色。
    - 耐用性:机械寿命高达500万次,确保长时间稳定运行。
    - 高可靠性:镀银黄铜固定触点与不锈钢可移动触点结合,确保长期使用中的高可靠性。
    - 密封设计:橡胶密封结构防止污染物进入,同时允许自动化焊接和清洁。
    - 高安全性:当用于逻辑级电路时,不会产生危险能量。
    - 多种安装方式:提供短型和延长型两种操作头,适应不同应用场景。

    应用案例和使用建议


    应用场景:
    - 键盘矩阵应用:通过连接到印刷电路板(PCB)上的端子,实现电气配置的共同总线,适用于单层PCB。
    - X-Y矩阵应用:利用连接到PCB的端子,实现X-Y型电气互连。
    - 定制键盘设计:可通过面板切割开口安装,实现更灵活的设计。
    使用建议:
    - 在使用过程中,确保操作力在规定的范围内,以保证长寿命。
    - 遵循清洗规范,避免使用腐蚀性溶剂。
    - 在温度范围-25°C至+70°C内使用,确保正常工作。

    兼容性和支持


    兼容性:
    - 这些触控按键与标准0.100英寸(2.54毫米)间距的PCB相兼容。
    - 同时提供直插式和焊接式终端,方便组装。
    支持:
    - NNK公司提供了全面的技术支持和售后服务,帮助客户解决安装和使用过程中遇到的各种问题。
    - 可提供定制化的服务,如根据客户需求提供不同的颜色和尺寸。

    常见问题与解决方案


    - 问题1:按键触点损坏
    - 解决方案:检查电源电压是否超过额定值,必要时增加球形电阻以平衡电压。
    - 问题2:LED灯不亮
    - 解决方案:确认LED引脚正确连接且正向电压在正常范围内,确保LED电路隔离且外部电源充足。
    - 问题3:按键操作不灵敏
    - 解决方案:检查操作力是否在规定范围内,调整接触压力并检查是否有机械障碍物影响操作。

    总结和推荐


    总体而言,J系列JB发光低轮廓密封触控按键是一款高性能、多功能的产品,适用于各种需要高可靠性及长久寿命的逻辑级电路应用。其具备多种颜色选择、可靠的密封结构、多样化的安装方式以及出色的机械和电气寿命,使其在市场上具有显著的竞争优势。推荐在任何需要高质量、耐用触控按键的应用场景中使用。

JB15HBPE-JB参数

参数
开关功能 关-瞬时
开关配置 SPST-NO
电流额定值 125mA
电压额定值 24V(DC)
执行器高度 14.7mm
执行器行程 300μm
机械寿命 1000000Cycles
操作力 2.65N
长*宽*高 10mm*10mm*7mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JB15HBPE-JB厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JB15HBPE-JB数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JB15HBPE-JB JB15HBPE-JB数据手册

JB15HBPE-JB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 6.498 ¥ 55.233
50+ $ 6.2358 ¥ 53.0043
80+ $ 6.1218 ¥ 52.0353
250+ $ 5.7912 ¥ 49.2252
500+ $ 5.6772 ¥ 48.2562
库存: 50
起订量: 37 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1380.82
