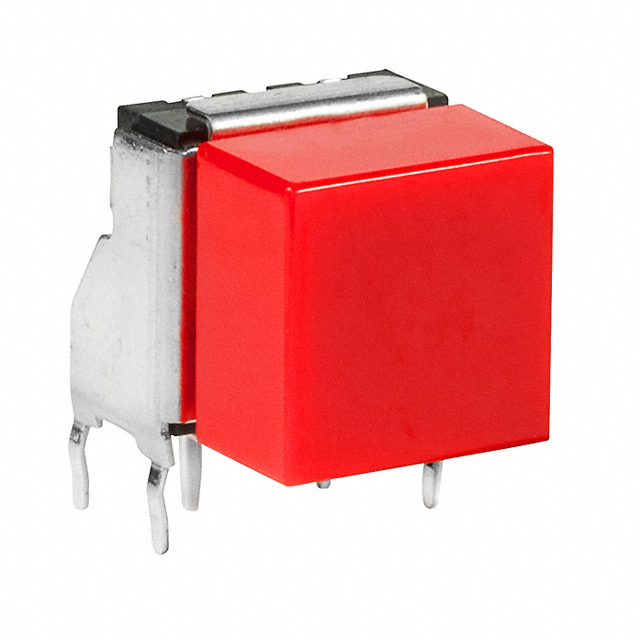

JB15KH-6C

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 1.76N 5000000Cycles 125mA 250μm 通孔安装 10.8mm*6.54mm*6.54mm
供应商型号: 360-2813-ND
供应商: Digi-Key
标准整包数: 1
NKK SWITCHES 轻触开关 JB15KH-6C

JB15KH-6C概述


    产品简介


    J系列JB低轮廓密封按键开关是一种高性能的电子元件,专为逻辑电路设计。它广泛应用于各种低电压、低电流的应用场景,如家用电器、工业控制设备及消费电子产品。该产品主要功能是实现逻辑信号的转换,通过手动操作来改变电路状态。按键设计小巧、可靠且耐用,确保长期稳定运行。

    技术参数


    - 电气容量(电阻负载):
    - 低/逻辑电平:标准操作力型号最大50mA @ 24V DC
    - 高操作力型号最大125mA @ 24V DC
    - 其他规格:
    - 接触电阻:50毫欧姆最大(所有型号)
    - 绝缘电阻:500兆欧姆最小 @ 250V DC
    - 介电强度:250V AC最小,持续1分钟
    - 机械寿命:最低5,000,000次操作(标准操作力),1,000,000次操作(高操作力)
    - 电气寿命:最低5,000,000次操作(标准操作力),1,000,000次操作(高操作力)
    - 额定操作力:标准型号1.76N,高操作力型号2.65N
    - 总行程:标准型号0.010英寸(0.250毫米),高操作力型号0.012英寸(0.300毫米)

    产品特点和优势


    1. 橡胶密封结构:防止接触污染,允许自动化焊接和清洗。
    2. 设计灵活性:可选择从PCB到帽顶的不同尺寸,以适应不同的设计需求。
    3. 弹簧型端子:提供一种弹簧式动作,确保牢固安装并防止焊接过程中的松动。
    4. 耐用材料:玻璃纤维增强聚酰胺外壳,耐高温且阻燃,确保产品长时间稳定工作。
    5. 长寿命:标准型号具有5,000,000次操作寿命,确保产品的高可靠性。

    应用案例和使用建议


    应用案例
    - 家用电器:用于冰箱门锁、洗衣机按钮等。
    - 工业控制设备:用于机器人控制系统、自动化生产线上的操作按钮。
    - 消费电子产品:用于电视遥控器、音响面板等。
    使用建议
    - 在高温环境下使用时,注意保持设备通风良好,以防止过热。
    - 定期进行清洁和检查,以确保长期稳定工作。

    兼容性和支持


    - 兼容性:适用于大多数低电压、低电流逻辑电路,能够与不同类型的PCB板完美匹配。
    - 支持和维护:厂商提供详尽的技术文档和售后支持,用户可以联系厂家获取更多帮助。

    常见问题与解决方案


    1. 问题:操作力不稳定。
    - 解决方案:检查是否安装正确,确保接线无误,必要时重新焊接端子。
    2. 问题:接触不良。
    - 解决方案:清洁接触点,更换磨损严重的部件。
    3. 问题:寿命短于预期。
    - 解决方案:确保操作力符合规定值,定期进行维护。

    总结和推荐


    总体而言,J系列JB低轮廓密封按键开关以其卓越的电气性能、耐用的设计和广泛的应用范围,在市场上表现出色。它特别适合需要高可靠性和长时间稳定运行的应用场合。强烈推荐给需要高性能、长寿命的逻辑电路应用的工程师和技术人员。
    希望这篇高质量的文章能为您提供详细的参考,如果您有任何进一步的需求或疑问,请随时告知。

JB15KH-6C参数

参数
电压额定值 24V(DC)
执行器高度 -
执行器行程 250μm
机械寿命 5000000Cycles
操作力 1.76N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 125mA
长*宽*高 10.8mm*6.54mm*6.54mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JB15KH-6C厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JB15KH-6C数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JB15KH-6C JB15KH-6C数据手册

JB15KH-6C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0544 ¥ 42.7097
10+ $ 4.0654 ¥ 34.3523
80+ $ 3.4195 ¥ 28.8949
230+ $ 3.1426 ¥ 26.5547
440+ $ 2.9917 ¥ 25.2799
945+ $ 2.8328 ¥ 23.937
2400+ $ 2.6655 ¥ 22.5236
库存: 23
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.7
