首页  >  产品百科  >  JB15HBPE

JB15HBPE

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) 关-瞬时 SPST-NO 2.65N 1000000Cycles 125mA 300μm 通孔安装 10mm*10mm*6.3mm
供应商型号: JB15HBPE
供应商: 国内现货
标准整包数: 1

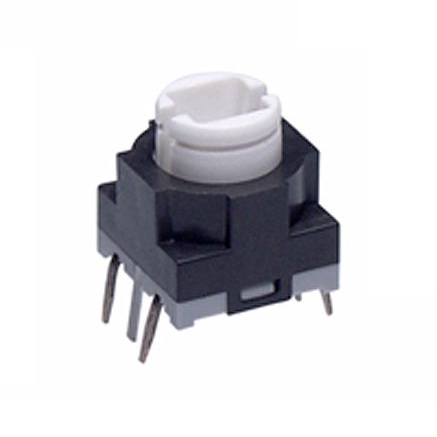

NKK SWITCHES 轻触开关 JB15HBPE

JB15HBPE概述

    CN-0259 Engineering Change Notice: JB & JWS Illuminated Series



    产品简介




    本次工程变更通知涉及两种类型的电子元器件:JB触感按钮(JB Illuminated Tactiles)和JWS点阵照明摇杆开关(JWS Spot Illuminated Rockers)。这两种产品主要用于各种需要指示灯的控制面板中,如工业控制、汽车仪表盘、家用电器控制界面等。它们通过集成的LED灯提供清晰的视觉反馈,帮助用户更好地理解当前的操作状态。


    技术参数




    根据技术手册,此次变更主要涉及LED灯的电气特性变化,具体参数如下:

    JB触感按钮
    | 参数 | 变更前 | 变更后 |
    |------------------------|--------------|--------------|
    | 最大正向电流(IFM) | 25mA (红、黄、绿) | 30mA (红) 20mA (黄) 30mA (绿) |
    | 典型正向电流(IF) | 20mA (红、黄、绿) | 10mA (红) 10mA (黄) 10mA (绿) |
    | 正向电压(VF) | 2.0V (红) 2.2V (黄) 2.1V (绿) | 1.8V (红) 2.0V (黄) 2.1V (绿) |
    | 最大反向电压(VRM) | 4V (红、黄、绿) | 5V (红、黄、绿) |
    | 温度相关正向电流减少率(∆IF) | 0.42mA/°C (红、黄、绿) | 0.50mA/°C (黄) 0.33mA/°C (绿) |

    JWS点阵照明摇杆开关
    | 参数 | 变更前 | 变更后 |
    |------------------------|--------------|--------------|
    | 最大正向电流(IFM) | 25mA (红、琥珀、绿) | 30mA (红) 20mA (琥珀) 30mA (绿) |
    | 典型正向电流(IF) | 20mA (红、琥珀、绿) | 10mA (红) 10mA (琥珀) 10mA (绿) |
    | 正向电压(VF) | 2.0V (红) 2.2V (琥珀) 2.1V (绿) | 1.8V (红) 2.0V (琥珀) 2.1V (绿) |
    | 最大反向电压(VRM) | 4V (红、琥珀、绿) | 5V (红、琥珀、绿) |
    | 温度相关正向电流减少率(∆IF) | 0.42mA/°C (红、琥珀、绿) | 不适用 (红、琥珀、绿) |

    工作环境方面,两种产品都可在-25°C至+70°C的温度范围内正常工作,确保在恶劣环境中也能稳定运行。


    产品特点和优势




    这两种产品的主要优势在于:

    1. LED集成设计:LED灯直接集成在按钮或摇杆开关内部,无需额外安装,简化了安装流程,减少了布线复杂度。
    2. 电气参数优化:新的LED规格提升了最大正向电流,同时降低了正向电压,提高了效率和稳定性。
    3. 温度适应性强:能够在宽广的温度范围内工作,适用于多种工业和消费环境。
    4. 隔离电路:LED电路是独立的,可使用外部电源供电,避免对主控电路造成干扰。


    应用案例和使用建议




    JB触感按钮和JWS点阵照明摇杆开关广泛应用于工业自动化控制系统、汽车仪表盘、家用电器控制界面等领域。这些产品可用于指示系统状态、报警信号等,提供清晰的视觉反馈。

    使用建议:

    1. 电源选择:考虑到新的最大正向电流提升,建议使用符合新规格的外部电源,以保证系统的可靠性。
    2. 热管理:尽管这些产品具有较高的温度适应范围,但在高温环境下仍需考虑适当的散热措施,以避免过热损坏。
    3. 电阻计算:为防止源电压超过额定值,需要正确计算并使用适当的限流电阻,具体公式为\( R = \frac{E - V_F}{I_F} \),其中\( R \)是电阻值(欧姆),\( E \)是源电压(伏特),\( V_F \)是正向电压(伏特),\( I_F \)是正向电流(安培)。


    兼容性和支持




    这两种产品均可与不同品牌的控制器和显示单元兼容,具体兼容性请参考相应的技术手册或咨询供应商。此外,制造商提供了详尽的技术支持和维护服务,以确保用户能够顺利使用和维护这些产品。


    常见问题与解决方案




    在使用过程中,可能会遇到一些常见的问题。以下是几个典型的例子及其解决方案:

    1. 电源电压过高导致LED烧毁:确保外部电源电压不超过规定的额定值,并使用适当的限流电阻。
    2. LED亮度不足:检查电源电压和限流电阻是否符合规格要求,必要时调整。
    3. 操作反馈不明显:检查连接线路是否正确无误,LED灯是否正常发光。如果问题依然存在,可能需要联系技术支持寻求进一步的帮助。


    总结和推荐




    综上所述,本次工程变更提升了JB触感按钮和JWS点阵照明摇杆开关的性能,使其更加适应现代控制系统的高要求。考虑到其广泛的适用范围和优越的电气特性,我们强烈推荐这些产品用于需要高质量视觉反馈的应用场景。用户在使用过程中,只需遵循正确的电源管理和热管理策略,即可确保产品的长期稳定运行。

JB15HBPE参数

参数
执行器行程 300μm
机械寿命 1000000Cycles
操作力 2.65N
开关功能 关-瞬时
开关配置 SPST-NO
电流额定值 125mA
电压额定值 24V(DC)
执行器高度 -
长*宽*高 10mm*10mm*6.3mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JB15HBPE厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JB15HBPE数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JB15HBPE JB15HBPE数据手册

JB15HBPE封装设计

查看详情并下载
Symbol
Footprint
3D Model
