JB15HBPF

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) 关-瞬时 SPST-NO 2.65N 1000000Cycles 125mA 300μm 通孔安装 10mm*10mm*6.3mm
供应商型号: JB15HBPF
供应商: 国内现货
标准整包数: 1

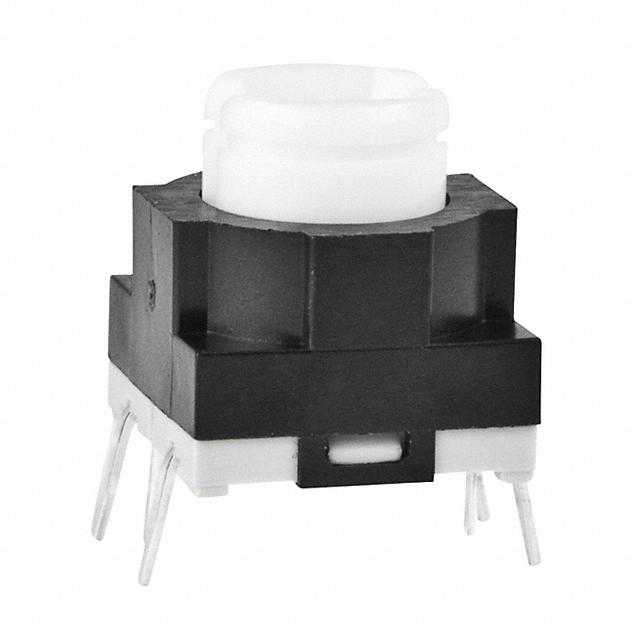

NKK SWITCHES 轻触开关 JB15HBPF

JB15HBPF概述


    产品简介


    产品名称: J系列发光低轮廓密封轻触开关
    产品类型: 发光轻触开关
    主要功能: 提供直观操作反馈和电路连接
    应用领域: 广泛应用于键盘、控制面板、电子设备及工业自动化系统

    技术参数


    - 电气容量(电阻负载)
    - 低/逻辑电平:标准操作力型号最大50mA@24V DC;高操作力型号最大125mA@24V DC
    - 其他额定值
    - 标准操作力:
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最低500兆欧姆@250V DC
    - 工频耐压:最小250V AC持续1分钟
    - 机械寿命:至少5,000,000次操作
    - 电气寿命:至少5,000,000次操作
    - 高操作力:
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最低500兆欧姆@250V DC
    - 工频耐压:最小250V AC持续1分钟
    - 机械寿命:至少1,000,000次操作
    - 电气寿命:至少1,000,000次操作
    - 操作力
    - 标准:1.76N (JB15L)
    - 高操作力:2.65N (JB15HL & JB15HB)
    - 总行程
    - 0.010英寸 (0.254毫米) (JB15L)
    - 0.012英寸 (0.300毫米) (JB15HL & JB15HB)

    产品特点和优势


    - 设计灵活:提供多种颜色和尺寸选择,可根据设计需求定制。
    - 高可靠性:机械和电气寿命均达到高标准,确保长时间稳定运行。
    - 防尘防水:采用橡胶密封结构,有效防止灰尘和水汽进入。
    - 安全设计:低电压低电流设计,符合安全标准。
    - 操作反馈:通过弹顶接触设计,提供清晰的触觉反馈。

    应用案例和使用建议


    - 键盘矩阵布局:适用于需要复杂电路布局的应用,如计算机键盘和控制器面板。
    - 工业自动化:适合用于自动化控制系统,需考虑其抗振动和冲击性能。
    - 使用建议:根据具体应用场景选择合适的操作力和终端类型。建议使用波峰焊接工艺,确保焊接质量。

    兼容性和支持


    - 兼容性:此系列产品具有标准化的0.100英寸(2.54毫米)PCB间距,兼容大多数PCB布局。
    - 支持:提供详细的安装指南和技术支持,如有需要可联系厂商获取更多帮助。

    常见问题与解决方案


    - Q:如何处理操作力不一致的问题?
    A:检查装配过程中是否存在问题,确认是否正确安装并调整到规范值。
    - Q:如何清洗焊接后的开关?
    A:遵循厂商提供的清洁规范,使用自动清洗设备进行清洗。
    - Q:如何正确识别LED极性?
    A:LED极性标记在开关底部,注意正确连接电源正负极。

    总结和推荐


    综上所述,J系列发光低轮廓密封轻触开关在设计灵活性、可靠性、防护性能等方面表现出色,适用于多种应用场景。尤其适合需要长寿命、高可靠性的工业自动化设备和控制面板。因此,我们强烈推荐使用该产品。

JB15HBPF参数

参数
执行器行程 300μm
机械寿命 1000000Cycles
操作力 2.65N
开关功能 关-瞬时
开关配置 SPST-NO
电流额定值 125mA
电压额定值 24V(DC)
执行器高度 -
长*宽*高 10mm*10mm*6.3mm
安装方式 通孔安装
零件状态 在售

JB15HBPF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JB15HBPF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JB15HBPF JB15HBPF数据手册

JB15HBPF封装设计

查看详情并下载
Symbol
Footprint
3D Model
