JB15FH

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 1.76N 5000000Cycles 250μm 通孔安装 10.8mm*6.54mm*6.94mm
供应商型号: JB15FH
供应商: 国内现货
标准整包数: 1

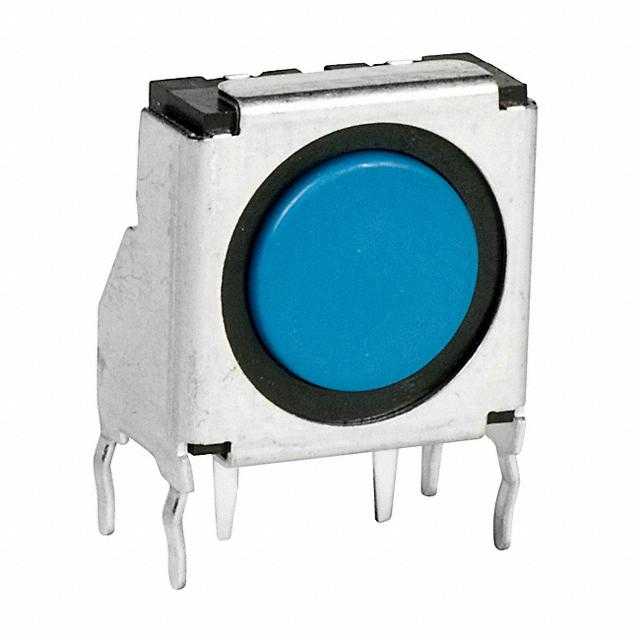

NKK SWITCHES 轻触开关 JB15FH

JB15FH概述


    产品简介




    J系列JB低轮廓密封式按钮开关是一款由NNK设计和制造的高性能开关,广泛应用于各类电子设备中。它属于触觉型开关(tactile switches),提供标准操作力和高操作力两种型号,适用于低电压、低电流的逻辑电平电路。此款开关具有卓越的耐用性和可靠性,特别适合需要频繁操作的应用场合。


    技术参数




    - 电气能力(电阻负载)
    - 低/逻辑电平:50mA @ 24V DC(标准操作力模型)
    - 125mA @ 24V DC(高操作力模型)

    - 其他规格
    - 接触电阻:≤ 50毫欧
    - 绝缘电阻:≥ 500兆欧 @ 250V DC
    - 耐压强度:250V AC,持续1分钟
    - 机械寿命:≥ 5,000,000次操作(标准操作力模型)
    - 电气寿命:≥ 5,000,000次操作(标准操作力模型)
    - 额定操作力:标准操作力型号为1.76牛顿,高操作力型号为2.65牛顿
    - 总行程:0.010英寸(0.250毫米)(标准操作力型号),0.012英寸(0.300毫米)(高操作力型号)

    - 环境数据
    - 工作温度范围:-25°C 至 +70°C(-13°F 至 +158°F)
    - 湿度:在40°C(104°F)下,90%至95%相对湿度,持续240小时
    - 振动:频率10~55Hz,振幅1.5mm,持续2小时,三个方向
    - 冲击:50G加速度(六个方向各承受5次冲击)


    产品特点和优势




    - 定制化设计:不同尺寸和高度选择提供了丰富的设计灵活性,可以适应不同的电路板安装需求。
    - 高操作力型号:更高的操作力带来更明显的操作手感,确保在复杂的环境中仍能稳定工作。
    - 防尘防水设计:橡胶密封结构防止灰尘和水分进入,同时支持自动化焊接和清洗。
    - 高可靠性:穹顶触点提供了清晰的反馈信号,保证电路切换可靠且使用寿命长。
    - 通用性:弹簧终端符合0.100英寸(2.54毫米)PCB间距标准,便于连接和集成。


    应用案例和使用建议




    这款开关适用于多种场合,例如键盘矩阵电路中实现单极单掷开关功能。为了提高可靠性和简化维护,建议进行波峰焊安装,并通过标准的屏幕印刷方法标记按键上的符号。


    兼容性和支持




    该产品支持直角和水平安装,并且可以通过焊接直接固定在PCB上。此外,还提供了一系列配件如面板安装底座和嵌入式盖帽,以进一步增强其适用性和安装便捷性。NKK公司提供了详尽的技术支持和售后维护服务,确保用户能够顺利使用和维护该产品。


    常见问题与解决方案




    - Q:如何进行焊接安装?
    - A:推荐使用波峰焊接工艺,并参考补充部分中的具体说明。

    - Q:如何清洗产品?
    - A:支持自动化清洗工艺,请参阅补充部分中的清洁规范。

    - Q:如何正确使用按钮?
    - A:确保安装和焊接过程遵循技术手册的要求,定期检查开关以确保其始终处于良好状态。


    总结和推荐




    J系列JB低轮廓密封式按钮开关凭借其优异的电气特性和出色的耐用性,在众多同类产品中脱颖而出。无论是用于电子设备、汽车仪表盘还是工业控制系统,它都能满足苛刻的工作环境要求。推荐购买并使用该产品,以提升设备的性能和可靠性。

JB15FH参数

参数
执行器行程 250μm
机械寿命 5000000Cycles
操作力 1.76N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 24V(DC)
执行器高度 -
长*宽*高 10.8mm*6.54mm*6.94mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JB15FH厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JB15FH数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JB15FH JB15FH数据手册

JB15FH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.26
库存: 10
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.26
