JB15KP

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 1.76N 5000000Cycles 125mA 250μm 通孔安装 10mm*10mm*4.2mm
供应商型号: JB15KP
供应商: 国内现货
标准整包数: 1

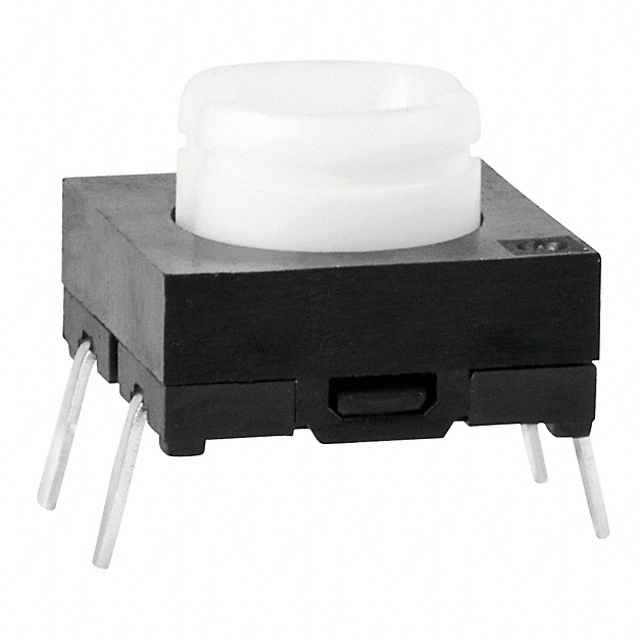

NKK SWITCHES 轻触开关 JB15KP

JB15KP概述

    电子元器件产品技术手册:J系列低剖面密封轻触开关

    产品简介


    J系列低剖面密封轻触开关(Low Profile Process Sealed Tactiles)是专为逻辑电平电路设计的高质量电子元器件。该系列产品以紧凑的设计和卓越的性能而著称,广泛应用于工业控制、消费电子、通信设备及医疗设备等领域。其核心功能包括切换电路的通断状态,支持单极单掷(SPST)配置,能够提供清晰的反馈信号,确保长期可靠的运行。

    技术参数


    以下是J系列轻触开关的关键技术规格:
    | 参数项 | 值 |

    | 电气容量 | 50mA @ 24V DC(标准操作力型号) |
    125mA @ 24V DC(高操作力型号) |
    | 接触电阻 | ≤50毫欧姆 |
    | 绝缘电阻 | ≥500兆欧姆 @ 250V DC |
    | 耐压强度 | ≥250V AC(1分钟内无击穿) |
    | 机械寿命 | ≥5,000,000次操作(标准操作力型号) |
    ≥1,000,000次操作(高操作力型号) |
    | 额定操作力 | 1.76N(标准操作力型号) |
    2.65N(高操作力型号) |
    | 总行程 | 0.010英寸(0.25mm)(标准操作力型号) |
    0.012英寸(0.30mm)(高操作力型号) |
    | 工作温度范围 | -25°C至+70°C(-13°F至+158°F) |

    产品特点和优势


    1. 密封设计:采用丁腈橡胶密封结构,有效防止灰尘和湿气侵入,适合严苛的工作环境。
    2. 高性能触点:穹顶式接触设计,确保触点转移时的清晰反馈,实现高可靠性。
    3. 多样化尺寸选择:可根据PCB到顶部帽的高度灵活定制,适用于不同的设计需求。
    4. 易于安装:弹簧型端子设计符合标准的0.100英寸(2.54毫米)PCB网格间距,方便焊接和清洗。
    5. 耐久性强:机械和电气寿命均远超行业标准,确保长期稳定运行。

    应用案例和使用建议


    J系列轻触开关在多种应用场景中表现出色:
    - 键盘矩阵:通过单极单掷配置,可实现复杂的电路连接,如工业控制面板和自动化设备。
    - 逻辑电平电路:在需要高精度开关信号的场合下,如通信模块和便携式设备中,其性能尤为突出。

    使用建议:
    - 在高温高湿环境下使用时,需确保良好的密封性能,并定期检查其工作状态。
    - 在自动化流水线焊接过程中,推荐采用波峰焊接工艺以避免损坏密封结构。

    兼容性和支持


    J系列轻触开关与主流PCB兼容,端子间距符合标准PCB布局要求,便于集成到现有系统中。制造商提供了详尽的技术支持文档和完善的售后服务体系,确保客户获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 检查焊接质量,重新焊接端子。 |
    | 操作力异常增大 | 确保密封圈正确安装,必要时更换密封圈。 |
    | 密封失效导致灰尘进入 | 检查并替换密封部件,保持环境清洁。 |

    总结和推荐


    J系列低剖面密封轻触开关以其卓越的性能、可靠性和易用性成为市场的佼佼者。无论是工业还是消费电子领域,它都展现了强大的适应能力和市场竞争力。综合考虑其设计、耐用性和性价比,我们强烈推荐该产品作为逻辑电平电路的最佳选择。

    希望上述内容对您有所帮助!如果您有任何进一步的需求或疑问,请随时告知。

JB15KP参数

参数
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 125mA
电压额定值 24V(DC)
执行器高度 -
执行器行程 250μm
机械寿命 5000000Cycles
操作力 1.76N
长*宽*高 10mm*10mm*4.2mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JB15KP厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JB15KP数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JB15KP JB15KP数据手册

JB15KP封装设计

查看详情并下载
Symbol
Footprint
3D Model
