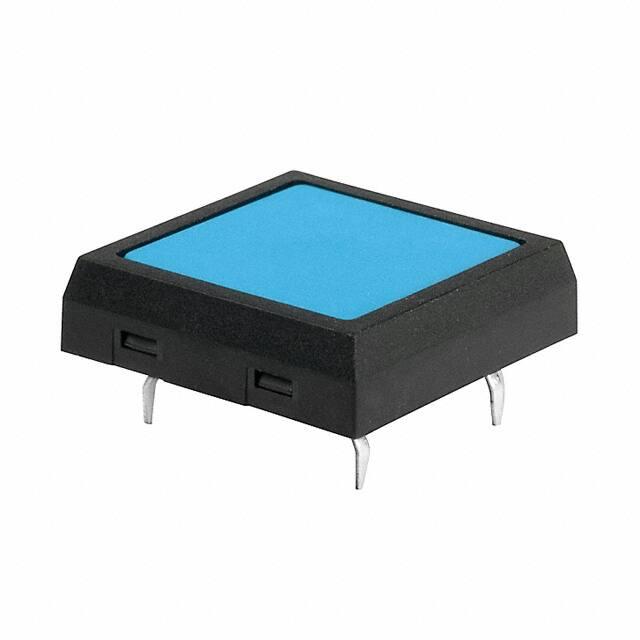

JF15SP1G

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 3N 500000Cycles 50mA 400μm 5.08mm 插件 通孔安装 17.7mm*17.7mm*5.08mm
供应商型号: JF15SP1G
供应商: 国内现货
标准整包数: 1
NKK SWITCHES 轻触开关 JF15SP1G

JF15SP1G概述


    产品简介


    超小巧密封处理的触觉开关系列JF 是一款适用于多种电子设备的高品质开关组件。这类触觉开关采用先进的密封处理技术,具有出色的耐用性和可靠性。产品主要应用于小型电子设备、消费电子产品、医疗设备等领域,为设备提供紧凑且可靠的控制接口。

    技术参数


    - 物理特性:
    - 极扁薄型设计,从印刷电路板到开关顶部高度仅为5mm。
    - 橡胶密封结构,防止触点污染,适合自动焊接和清洗。
    - 电气特性:
    - 额定电流:50mA @ 24V DC。
    - 触点电阻:最大50毫欧。
    - 绝缘电阻:大于500兆欧(在250V DC条件下)。
    - 绝缘强度:250V AC,持续1分钟。
    - 机械特性:
    - 机械寿命:超过500,000次操作。
    - 电气寿命:超过500,000次操作。
    - 操作力:根据不同的操作部分,操作力分别为1.96N至3.0N不等。
    - 总行程:根据不同类型的操作部,总行程为0.4mm至0.8mm。
    - 环境条件:
    - 工作温度范围:-25°C到+85°C。
    - 湿度:96小时,在40°C时湿度为90%至95%。
    - 振动和冲击:能够承受高达50G加速度的振动和冲击测试。

    产品特点和优势


    - 超小尺寸和扁平设计:极扁薄型设计使得这款开关非常适合在空间有限的应用中使用。
    - 密封处理:橡胶密封结构保证了开关的稳定性和抗污能力,同时也方便自动焊接和清洗过程。
    - 优秀的触感反馈:使用圆顶触点设计,通过听觉和触觉反馈提高操作体验,确保高可靠性和长使用寿命。
    - 多样化的操作部选项:提供多种颜色和形状的操作部选择,满足不同应用需求。

    应用案例和使用建议


    - 应用案例:该触觉开关常用于医疗设备、便携式电子产品和智能家电中,例如体温计、血压计等医疗器械。
    - 使用建议:建议在设计时充分考虑开关的工作环境和使用寿命,确保在极端条件下仍能正常运行。同时,考虑到橡胶密封结构的特点,应避免在长时间高温环境中使用,以延长产品寿命。

    兼容性和支持


    - 兼容性:该系列开关的端子间距为0.100英寸(2.54mm),与标准的PCB格子间隔一致,易于集成到现有系统中。
    - 支持和服务:NKK开关提供了详尽的技术支持文档和培训材料,帮助客户更好地了解和使用该产品。对于复杂的项目,可以寻求专业技术人员的支持。

    常见问题与解决方案


    - 问题1:开关在操作过程中发出异常声音。
    - 解决方案:检查是否有异物进入开关内部,清洁开关表面,并重新测试。

    - 问题2:开关接触不良或频繁误操作。
    - 解决方案:检查电路连接是否正确,重新焊接端子并确保安装稳固。

    - 问题3:橡胶密封部分老化导致密封失效。
    - 解决方案:更换新的密封部件或整个开关单元,确保良好的密封性能。

    总结和推荐


    超小巧密封处理的触觉开关系列JF 具备卓越的可靠性和耐用性,特别适合需要紧凑设计和高效反馈的应用场景。无论是用于医疗设备还是消费电子产品,该系列开关都能提供可靠的操作体验。建议在选择和使用时注意产品的物理特性和环境要求,以充分发挥其性能优势。总的来说,这是一款值得推荐的高品质开关产品。

JF15SP1G参数

参数
执行器行程 400μm
机械寿命 500000Cycles
操作力 3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 5.08mm
长*宽*高 17.7mm*17.7mm*5.08mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘

JF15SP1G厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。
