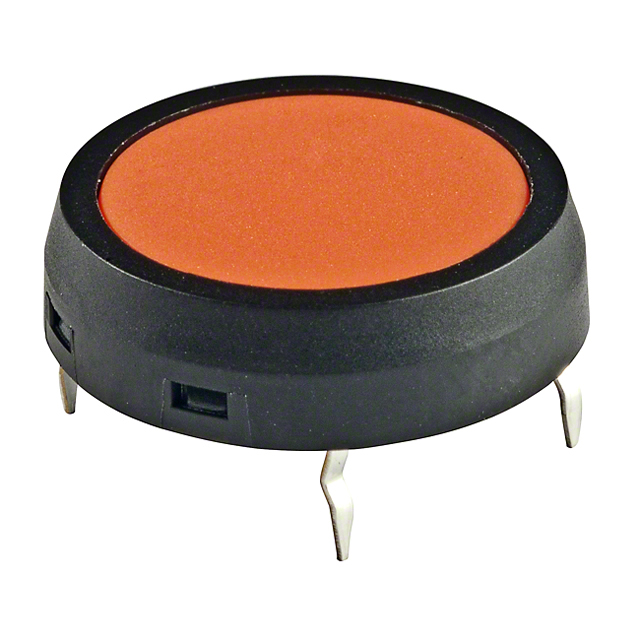

JF15CP2D

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 3N 500000Cycles 50mA 400μm 5.08mm 通孔安装 17.7mm*17.7mm*5.08mm
供应商型号: 633-JF15CP2D
供应商: Mouser
标准整包数: 1
NKK SWITCHES 轻触开关 JF15CP2D

JF15CP2D概述


    产品简介


    JF超薄密封按压开关系列是专为逻辑电路设计的超薄密封式按键开关,属于按压开关的一种。该系列开关具有极低的轮廓高度(仅5毫米),适合于各种紧凑空间的设计需求。其主要功能包括:
    - 逻辑电平电路适配:适用于低压、低电流的逻辑电平电路。
    - 高可靠性:提供可靠的电路转换并保证长久使用寿命。
    - 多种形状与颜色选择:可选方形、圆形及不同的颜色,以满足不同外观设计需求。
    应用领域广泛,例如工业控制面板、家电控制板、自动化控制系统以及消费电子产品。

    技术参数


    | 参数 | 规格 |

    | 电气容量 | 逻辑电平:50mA@24VDC |
    | 接触电阻 | 最大50毫欧 |
    | 绝缘电阻 | 最小500兆欧(在250VDC条件下) |
    | 耐压强度 | 最小250VAC,持续1分钟 |
    | 机械寿命 | 至少500,000次操作 |
    | 电气寿命 | 至少500,000次操作 |
    | 操作力 | 圆形雕塑型:1.96牛顿;钢琴型:2.0牛顿;方形和圆形齐平型:3.0牛顿 |
    | 总行程 | 齐平型:0.4毫米;雕塑型和钢琴型:0.8毫米 |

    产品特点和优势


    JF超薄密封按压开关系列具备以下特点和优势:
    - 极致薄型设计:高度仅为5毫米,非常适合空间受限的应用场合。
    - 防污染结构:橡胶密封结构有效防止接触污染,同时允许自动焊接和清洁。
    - 轻触操作:极低的操作力和短行程使轻触操作成为可能。
    - 反馈清晰:穹顶接触提供清晰的触觉和声音反馈,确保电路转移和高可靠性及长寿命。
    - 广泛的安装尺寸:可节省空间的外形尺寸方便紧密并排安装在标准网格上。
    - 标准终端间距:符合0.100英寸(2.54毫米)的标准PCB网格间距。

    应用案例和使用建议


    这些按压开关常用于键盘矩阵布局,在这种布局中,通过绑带引脚可以实现公共总线电气配置。这使得单层PCB板也能轻松实现多键输入功能。例如,在工业控制面板或家电控制面板中,这些开关可用于复杂的用户界面,简化了电路设计并提高了可靠性。
    使用建议:
    - 请根据实际应用选择合适的外壳形状和操作模式(如瞬间开关或锁定开关)。
    - 确保所有连接正确无误,以避免不必要的故障。

    兼容性和支持


    该系列开关与大多数逻辑电路兼容,适用于单层PCB板的设计。此外,制造商提供了详细的焊接和清洁指南,以确保最佳性能和延长使用寿命。如果需要进一步的支持,可以联系厂家获得定制服务或技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关无法正常工作 | 检查电源电压是否在24V DC范围内,并确保连接良好。 |
    | 密封失效导致进水 | 请按照推荐的焊接方法进行安装,并使用合格的清洁剂定期清理。 |
    | 操作力偏大 | 检查开关是否处于适当的安装位置,检查PCB上的其他部件是否有干涉。 |

    总结和推荐


    JF超薄密封按压开关系列以其小巧的外形、卓越的可靠性和广泛的适用性在市场上脱颖而出。其在紧凑空间设计、高可靠性以及多样的操作方式方面的表现尤为突出,非常适合工业控制、家电及其他需要耐用开关的场合。总体而言,强烈推荐这一系列产品作为高品质的选择。

JF15CP2D参数

参数
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 5.08mm
执行器行程 400μm
机械寿命 500000Cycles
操作力 3N
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 17.7mm*17.7mm*5.08mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JF15CP2D厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。
