JF15RP3CC

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 2N 500000Cycles 50mA 800μm 6.78mm 通孔安装 22.8mm*17.7mm*6.78mm
供应商型号: JF15RP3CC-ND
供应商: Digi-Key
标准整包数: 1

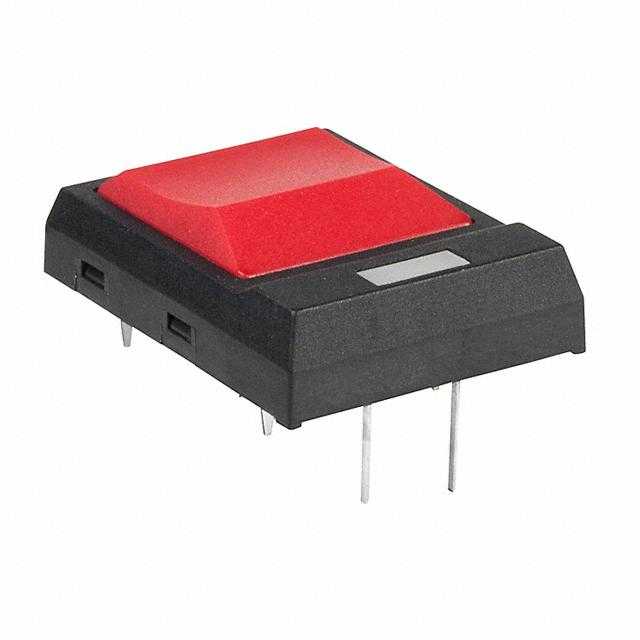

NKK SWITCHES 轻触开关 JF15RP3CC

JF15RP3CC概述

    JF 系列超薄密封式指示触摸开关

    产品简介


    JF系列超薄密封式指示触摸开关是NKK Switches公司生产的高品质电子元器件。该系列开关具备极低的轮廓设计和多种颜色及形状的指示灯,适用于需要轻触操作和高度可靠性的各种电路应用。广泛应用于消费电子、工业控制和自动化系统等领域。

    技术参数


    - 电气容量:低压逻辑电平:50mA @ 24V DC
    - 其他额定值:
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最小500兆欧姆 @ 250V DC
    - 耐压强度:最小250V AC持续1分钟
    - 机械寿命:最小500,000次操作
    - 电气寿命:最小500,000次操作
    - 标称操作力:平头操作按钮为3.0N,雕刻型操作按钮为2.0N
    - 总行程:平头操作按钮为0.4mm;雕刻型操作按钮为0.8mm
    - 材料与表面处理:
    - 操作按钮:半透光区域采用聚酰胺,全透光区域采用聚碳酸酯
    - 壳体:玻璃纤维增强聚酰胺
    - 密封圈:丁腈橡胶
    - 基座:玻璃纤维增强聚酯
    - 动接触件:磷青铜镀银
    - 静接触件:黄铜镀银
    - 引脚:黄铜镀银
    - 环境数据:
    - 工作温度范围:–25°C至+70°C
    - 湿度:90%~95%湿度,持续96小时 @ 40°C
    - 振动:频率范围为10Hz至55Hz,峰峰值振幅为1.5mm,持续1分钟,三个方向各2小时
    - 冲击:加速度为50G(490m/s²),六个方向各五次冲击
    - PCB处理:
    - 焊接:推荐波峰焊接。参见补充部分的图A
    - 手工焊接:参见补充部分的图A
    - 清洁:自动清洁。参见补充部分的清洁规范
    - 清洗过程中不要对开关进行操作或施加压力
    - 全面透光型仅适合底部板喷洗以避免两层操作按钮污染,可能会影响美观

    产品特点和优势


    1. 极低的轮廓设计:从PCB到顶部的高度仅为5.7mm,非常适合空间受限的应用。
    2. 多种照明方式:红、绿、黄三种颜色的LED提供点光源或全面光源选择。
    3. 高可靠性:穹顶接触确保清晰的触觉反馈,确保电路的转换并保证高可靠性和长寿命。
    4. 紧凑设计:节省空间的主体尺寸支持标准网格上的紧凑并排安装。
    5. 安全连接:压接引脚确保安全安装,并防止波峰焊接期间的松动。

    应用案例和使用建议


    该系列开关在消费电子产品如遥控器、键盘以及工业控制系统中得到了广泛应用。例如,在自动化设备中作为控制按钮时,建议在高频振动环境下使用。
    使用建议:
    - 在清洗过程中,请确保操作按钮不受力,避免损坏。
    - 使用波峰焊接工艺时,注意操作按钮保护,以免过热损坏。

    兼容性和支持


    该系列开关支持各种标准PCB焊接工艺,并提供定制服务。此外,NKK Switches提供相关技术支持和维修服务。

    常见问题与解决方案


    1. 如何进行清洁?
    - 参考手册中的清洁规范,使用自动清洗机清洗,并避免在清洗过程中对操作按钮施加压力。
    2. 如何选择正确的终端类型?
    - 参照手册中的典型开关订购示例,根据实际需求选择直角PC端子或其他类型。

    总结和推荐


    JF系列超薄密封式指示触摸开关凭借其紧凑的设计、高可靠性以及广泛的兼容性,成为了各类应用的理想选择。强烈推荐给需要高性能触摸开关的工程师和技术人员。

JF15RP3CC参数

参数
执行器行程 800μm
机械寿命 500000Cycles
操作力 2N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 6.78mm
长*宽*高 22.8mm*17.7mm*6.78mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JF15RP3CC厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JF15RP3CC数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JF15RP3CC JF15RP3CC数据手册

JF15RP3CC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.7264 ¥ 73.7381
10+ $ 7.3195 ¥ 61.2552
80+ $ 6.4409 ¥ 53.9019
230+ $ 6.0296 ¥ 50.4603
440+ $ 5.7885 ¥ 48.4427
945+ $ 5.5155 ¥ 46.1582
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 73.73
