JF15CP2A

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 3N 500000Cycles 50mA 400μm 5.08mm 通孔安装 5.08mm(高度)
供应商型号: 360-2816-ND
供应商: Digi-Key
标准整包数: 1

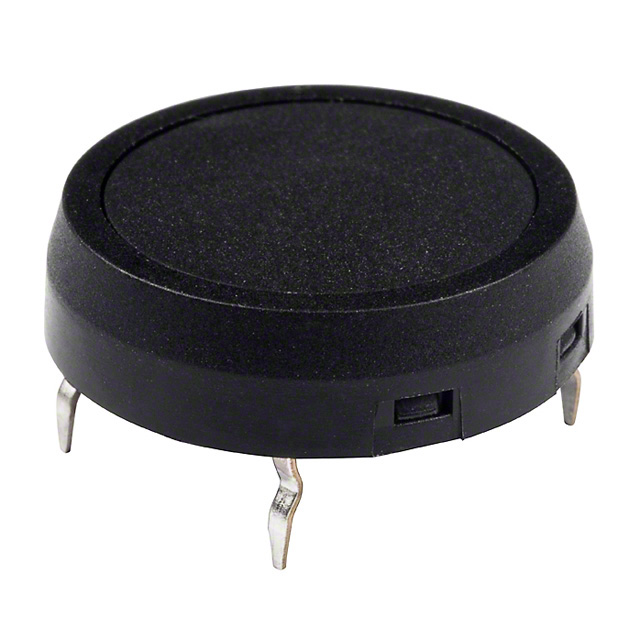

NKK SWITCHES 轻触开关 JF15CP2A

JF15CP2A概述

    JF Ultra-Thin Process Sealed Tactiles 系列技术手册

    1. 产品简介


    JF Ultra-Thin Process Sealed Tactiles 系列是专为逻辑电路设计的按钮开关。这类开关具有超薄结构,能够在严苛环境下提供可靠的触觉和声音反馈,广泛应用于各种工业和消费电子产品中。它们特别适用于需要紧凑安装空间和高耐用性的场合。

    2. 技术参数


    - 电气容量(电阻负载):低/逻辑电平:50mA @ 24V DC
    - 其他规格:
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最小500兆欧姆 @ 250V DC
    - 耐压强度:250V AC,持续1分钟
    - 机械寿命:至少500,000次操作
    - 电气寿命:至少500,000次操作
    - 额定操作力:雕塑状操纵杆:1.96N;钢琴状操纵杆:2.0N;方形和圆形平移操纵杆:3.0N
    - 总行程:平移操纵杆:0.4毫米;雕塑状和钢琴状操纵杆:0.8毫米

    3. 产品特点和优势


    - 极低轮廓:从印刷电路板到开关顶部的高度仅为5毫米,适用于需要节省空间的设计。
    - 密封橡胶圈:防止接触污染并允许自动化焊接和清洁。
    - 轻触操作:最低的操作力和短行程使轻触操作成为可能。
    - 清晰反馈:弹顶接触可提供清晰的触觉和声音反馈,确保电路转换的可靠性。
    - 多种形状和颜色选择:提供丰富的设计选项以适应不同需求。
    - 弹簧终端:提供弹簧型动作,确保牢固安装并防止波峰焊期间脱落。
    - 紧凑尺寸:适于标准格栅上的紧凑并排安装。

    4. 应用案例和使用建议


    - 键盘矩阵:这些单极单掷开关可以用于键盘矩阵,通过绑带终端实现单面印刷电路板上的公共总线电气配置。
    - X-Y矩阵:这些开关可以排列成X-Y类型的电气互连方式,适用于多种布局。

    5. 兼容性和支持


    - PCB处理:推荐波峰焊接,具体参见补充部分的Profile A。
    - 手动焊接:参见补充部分的Profile A。
    - 清洗:自动化清洗,具体参见补充部分的清洁规范。
    - 标准与认证:尽管这些开关尚未进行UL认可或CSA认证测试,但它们适用于低压、低电流、逻辑电平电路,在正常逻辑电平电路使用时不会产生危险能量。

    6. 常见问题与解决方案


    - Q: 开关如何防尘?
    - A: 采用密封橡胶圈结构,有效防止灰尘进入。

    - Q: 开关如何保持长期稳定性?
    - A: 采用镀银磷青铜移动接点和镀银黄铜固定接点,确保长时间稳定可靠。

    7. 总结和推荐


    JF Ultra-Thin Process Sealed Tactiles 系列提供了出色的机械和电气性能,适用于需要高度可靠性和耐用性的应用场合。其轻巧、紧凑的设计使其成为电子设备的理想选择。总体来说,这是一款值得推荐的产品。

JF15CP2A参数

参数
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 5.08mm
执行器行程 400μm
机械寿命 500000Cycles
操作力 3N
开关功能 Off-Mom
长*宽*高 5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JF15CP2A厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JF15CP2A数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JF15CP2A JF15CP2A数据手册

JF15CP2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.2076 ¥ 27.1042
10+ $ 2.6838 ¥ 22.6781
25+ $ 2.3949 ¥ 20.0424
100+ $ 2.134 ¥ 17.8587
250+ $ 1.9826 ¥ 16.592
500+ $ 1.8802 ¥ 15.7351
1000+ $ 1.8454 ¥ 15.4439
库存: 6659
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 27.1
