JF15RP1CF

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) 关-瞬时 SPST-NO 3N 500000Cycles 50mA 400μm 5.08mm 通孔安装 22.8mm*17.7mm*5.7mm
供应商型号: JF15RP1CF
供应商: 国内现货
标准整包数: 1

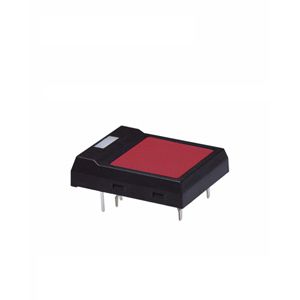

NKK SWITCHES 轻触开关 JF15RP1CF

JF15RP1CF概述


    产品简介


    J系列JF系列超薄过程密封轻触开关是适用于多种应用的高品质电子元器件。这些轻触开关具有极低的外形设计,能够实现紧凑布局,并且通过橡胶密封结构提供卓越的防护性能。JF系列的主要功能包括红、绿或黄光的点光源或全表面照明。这些开关通常用于需要高可靠性和长寿命的应用场合,例如工业控制面板、医疗设备、家用电器及通信设备。

    技术参数


    - 电气容量:低/逻辑电平:50mA @ 24V DC
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最小500兆欧姆(@ 250V DC)
    - 耐压强度:250V AC 最小持续1分钟
    - 机械寿命:至少500,000次操作
    - 电气寿命:至少500,000次操作
    - 额定操作力:凸起按钮为3.0N,雕刻按钮为2.0N
    - 总行程:凸起按钮为0.4mm,雕刻按钮为0.8mm
    - 环境温度范围:–25°C 至 +70°C
    - 湿度:90% ~ 95% 湿度下,持续96小时(@ 40°C)

    产品特点和优势


    JF系列超薄过程密封轻触开关的独特功能包括:
    - 极低轮廓:从印刷电路板到顶部开关高度仅为0.224英寸(5.7毫米)。
    - 橡胶密封结构:防止接触污染并允许自动化焊接和清洗。
    - 操作力小、行程短:允许轻松操作,并提供清脆的触觉和声音反馈。
    - 紧凑尺寸:节省空间,可并排安装在标准网格上。
    - 固定终端:确保稳固安装,防止在波峰焊过程中松动。

    应用案例和使用建议


    这些开关在工业自动化设备、医疗设备和家用电器等多种应用中表现出色。例如,在工业控制系统中,它们可以用于启动和停止机器,而在家用电器中,它们可用于调整设置或控制模式。为了保证最佳性能,建议在安装时遵循制造商的焊接和清洁指南。此外,对于全表面照明模型,建议仅采用底部喷洗方式清洗,以避免损害光学部件。

    兼容性和支持


    这些开关与市场上大多数常见的PCB尺寸和电气接口相兼容,适用于各种低电压、低电流逻辑级电路。制造商提供了详细的补充材料和技术支持,包括安装指南和常见问题解答。这些资源可以帮助用户正确使用和维护开关。

    常见问题与解决方案


    - 问题1:开关在清洗过程中受到损坏。
    - 解决方案:确保在清洁前关闭所有开关,并严格按照制造商的清洗指南进行操作。
    - 问题2:LED灯不亮。
    - 解决方案:检查LED灯电源电压是否符合要求,必要时添加适当的限流电阻。

    总结和推荐


    J系列JF系列超薄过程密封轻触开关是一款具备卓越性能和可靠性的电子元器件。其独特的设计和坚固的结构使其成为许多应用领域的理想选择。推荐在需要高可靠性、长寿命以及紧凑设计的应用中使用此产品。通过仔细遵循安装和维护指南,用户可以充分发挥这些开关的性能潜力。

JF15RP1CF参数

参数
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 5.08mm
执行器行程 400μm
机械寿命 500000Cycles
操作力 3N
开关功能 关-瞬时
长*宽*高 22.8mm*17.7mm*5.7mm
安装方式 通孔安装
零件状态 在售

JF15RP1CF厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JF15RP1CF数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JF15RP1CF JF15RP1CF数据手册

JF15RP1CF封装设计

查看详情并下载
Symbol
Footprint
3D Model
