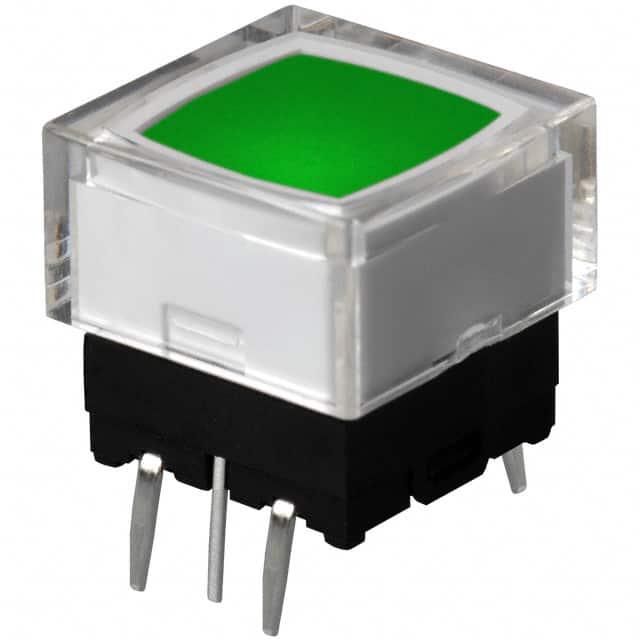

JB15LPF-JB

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 1.76N 5000000Cycles 50mA 250μm 11.2mm 通孔安装 10mm*10mm*11.2mm
供应商型号: 633-JB15LPF-JB
供应商: Mouser
标准整包数: 1
NKK SWITCHES 轻触开关 JB15LPF-JB

JB15LPF-JB概述

    J Series JB Illuminated Low Profile Process Sealed Tactiles 技术手册

    1. 产品简介


    J系列JB是一款低轮廓、密封的触摸开关,广泛应用于各种逻辑电路中。这些开关设计用于低压、低电流环境,具有亮面全脸照明功能,支持红色、绿色或黄色LED灯,适用于各种面板布局。其主要特点包括紧凑的设计、高可靠性、强防尘防水性能以及良好的操作手感,使其成为键盘、控制面板和其他逻辑电路的理想选择。

    2. 技术参数


    - 电气能力(电阻负载)
    - 低/逻辑电平:标准操作力型号最大50mA@24V DC
    - 高操作力型号最大125mA@24V DC
    - 其他规格
    - 接触电阻:50毫欧姆最大
    - 绝缘电阻:500兆欧姆最小(250V DC)
    - 耐压强度:250V AC最小,持续1分钟
    - 机械寿命:标准操作力型号5,000,000次操作最小,高操作力型号1,000,000次操作最小
    - 电气寿命:同上
    - 额定操作力:标准操作力型号1.76N(JB15L),高操作力型号2.65N(JB15HL & JB15HB)
    - 总行程:0.010英寸(0.254毫米),0.012英寸(0.300毫米)

    3. 产品特点和优势


    - 亮面全脸照明:提供红色、绿色或黄色LED照明,增强面板美观性和功能性。
    - 高可靠性:采用弹性接触结构,提供清晰的触感反馈,确保电路传输和长时间使用。
    - 防水防尘:橡胶密封结构防止污染,便于自动化焊接和清洁。
    - 定制化设计:可根据客户需求定制不同尺寸和颜色的开关,实现灵活设计。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于工业控制系统、医疗设备、通信设备等。
    - 使用建议:确保安装时正确接线,避免过电压导致的损坏。在高湿度环境中使用时,需注意定期清洁和维护。

    5. 兼容性和支持


    - 兼容性:与单极单掷开关兼容,可在印刷电路板上进行X-Y型电连接配置。
    - 支持:制造商提供详细的安装指南和技术支持,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    - 问题1:开关触点接触不良
    - 解决方案:检查接线是否正确,清洁触点,必要时更换开关。
    - 问题2:LED灯不亮
    - 解决方案:确认电源电压符合要求,检查LED接线是否正确,必要时更换LED或增加限流电阻。

    7. 总结和推荐


    总体而言,J系列JB是一款高性能、高可靠性的触摸开关,适合多种逻辑电路应用。其独特的亮面全脸照明功能、高操作力和定制化设计使其在市场上具备很强的竞争力。对于需要高可靠性和良好操作手感的应用场合,强烈推荐使用此产品。

JB15LPF-JB参数

参数
机械寿命 5000000Cycles
操作力 1.76N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 11.2mm
执行器行程 250μm
长*宽*高 10mm*10mm*11.2mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

JB15LPF-JB厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JB15LPF-JB数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JB15LPF-JB JB15LPF-JB数据手册
