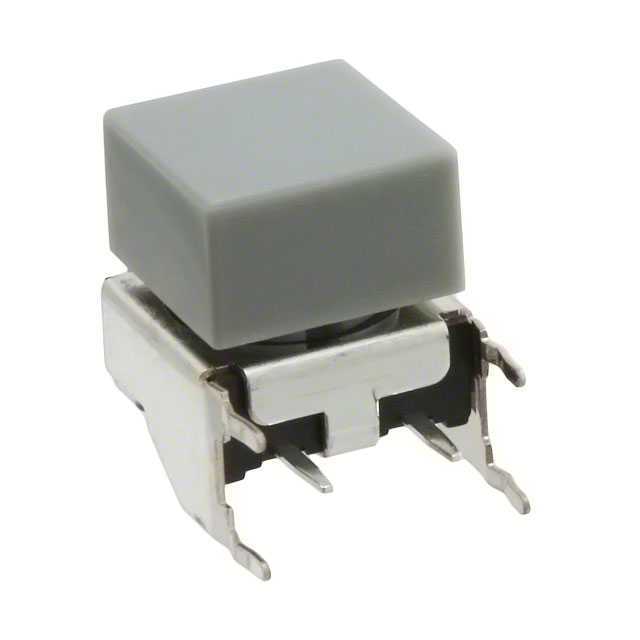

JB15KH-6H

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 1.76N 5000000Cycles 50mA 250μm 通孔安装 10.8mm*6.54mm*13.24mm
供应商型号: 633-JB15KH-6H
供应商: Mouser
标准整包数: 1
NKK SWITCHES 轻触开关 JB15KH-6H

JB15KH-6H概述


    产品简介


    J系列低轮廓密封轻触开关(JB系列)是NKK Switches公司推出的一款高性能轻触开关,广泛应用于各种电子设备中,如键盘、控制面板及各种工业设备。该系列产品提供多种安装方式,包括直角和平行安装,且具有独特的防水防尘设计,确保其在恶劣环境下的可靠性。主要应用领域包括工业自动化、仪器仪表、医疗设备和消费电子产品等。

    技术参数


    - 电气容量(电阻负载):
    - 低/逻辑电平:标准操作力型号最大为50mA@24V DC;
    - 高操作力型号最大为125mA@24V DC。
    - 其他评级:
    - 接触电阻:≤50毫欧姆(所有型号)
    - 绝缘电阻:≥500兆欧姆 @ 250V DC
    - 介电强度:≥250V AC,持续1分钟
    - 机械寿命:标准操作力型号≥5,000,000次操作;高操作力型号≥1,000,000次操作
    - 电气寿命:标准操作力型号≥5,000,000次操作;高操作力型号≥1,000,000次操作
    - 标称操作力:JB15型号为1.76N,JB15H型号为2.65N
    - 总行程:JB15型号为0.010英寸(0.250毫米);JB15H型号为0.012英寸(0.300毫米)
    - 环境数据:
    - 工作温度范围:-25°C至+70°C(-13°F至+158°F)
    - 湿度:在40°C(104°F)下90~95%湿度,持续240小时
    - 振动:频率范围10~55Hz,峰峰值位移1.5mm,持续1分钟,每个方向振动2小时
    - 冲击:加速度50G(490m/s²),在六个不同方向进行冲击测试
    - 材料与表面处理:
    - 按键:用于延长按键的玻璃纤维增强聚对苯二甲酸丁二醇酯(PBT)、平面PBT、聚甲醛短按钮
    - 壳体:玻璃纤维增强尼龙(UL94V-0)
    - 密封圈:丁腈橡胶
    - 底座:玻璃纤维增强PBT(UL94V-0)
    - 可动触点:不锈钢
    - 固定触点:镀银黄铜
    - 端子:镀银黄铜
    - 安装支架:镀锡磷青铜

    产品特点和优势


    1. 特殊安装支架:专为直角安装设计,提供了额外的设计变化可能性。
    2. 高操作力类型:提供更明显的操作手感,适合需要强烈反馈的应用场景。
    3. 橡胶密封结构:有效防止灰尘和湿气进入,允许自动焊接和清洗过程。
    4. 多样化尺寸选择:从PCB到顶部按钮的高度可调,增加了设计灵活性。
    5. 尖端凸顶触点:提供了清晰的触觉反馈,确保电路转换的正确定位,保证了高可靠性和长寿命。
    6. 斜角引脚:提供弹簧式动作,确保牢固安装,防止波峰焊期间松脱。
    7. 一体成型引脚:与密封结构集成,支持自动化焊接和清洗。

    应用案例和使用建议


    - 典型应用场景:在电子键盘中,这些开关可以布置成一个按键矩阵,并通过绑线终端实现单面PCB上的公共总线电气配置。此外,也可以通过绑线终端实现X-Y型电气连接。

    - 使用建议:
    - 在安装过程中,应确保按键与面板之间的安装稳固,以避免震动导致的功能失效。
    - 清洁时建议使用自动清洗设备,以免破坏密封结构。
    - 建议使用指定的印刷方法(如丝网印刷或垫印),并采用环氧基油墨,以确保标志持久耐用。

    兼容性和支持


    这些开关设计用于低压低电流逻辑电平电路,符合相关的安全标准。在设计新系统或替换现有组件时,建议根据具体需求选择适当的型号。制造商提供技术支持和服务,包括定制需求和维护服务。具体技术细节和安装指南可以在技术手册的补充部分中找到。

    常见问题与解决方案


    - Q: 为什么有些开关安装后容易脱落?
    - A: 这可能是由于安装过程中没有正确压紧开关或者焊点不牢固造成的。建议重新检查安装步骤,并确保焊点牢固。

    - Q: 开关无法正确操作怎么办?
    - A: 首先检查是否有异物卡住开关,如果无误,则可能需要检查按键的机械部件是否损坏。如果发现任何损坏的部件,应立即更换新的部件。

    总结和推荐


    总体来说,J系列低轮廓密封轻触开关(JB系列)是一款性能优异、结构坚固、适用范围广的产品,特别适合需要长时间稳定运行的应用场合。其卓越的操作手感和可靠的使用寿命使得它在众多竞争者中脱颖而出。我们强烈推荐这款产品,尤其适用于工业自动化、医疗设备和其他需要高可靠性的场景。

JB15KH-6H参数

参数
执行器高度 -
执行器行程 250μm
机械寿命 5000000Cycles
操作力 1.76N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
长*宽*高 10.8mm*6.54mm*13.24mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘
