JF15SP1C

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) 关-瞬时 SPST-NO 3N 500000Cycles 50mA 400μm 5.08mm 通孔安装 17.7mm*17.7mm*8.68mm
供应商型号: 1524339
供应商: 海外现货
标准整包数: 1

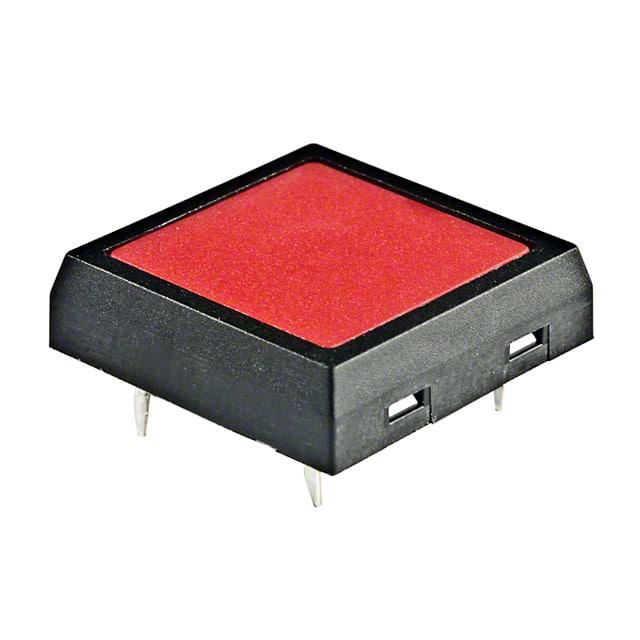

NKK SWITCHES 轻触开关 JF15SP1C

JF15SP1C概述


    产品简介


    J Series JB低轮廓密封式按键开关
    J系列JB低轮廓密封式按键开关是一款专门为电子设备设计的高可靠性按键开关。它采用低电压、低电流、逻辑电平电路设计,适用于各种逻辑控制电路。该产品具有低轮廓和紧凑的设计,能够在有限的空间内实现高效的功能。此外,该开关还具有良好的密封性能,能够有效防止灰尘和湿气进入,确保长时间稳定的工作状态。

    技术参数


    - 电气能力(电阻负载):
    - 低/逻辑电平:标准操作力模型下最大50mA @ 24V DC
    - 高操作力模型下最大125mA @ 24V DC
    - 其他评级:
    - 接触电阻: 最大50毫欧姆
    - 绝缘电阻: 最小500兆欧 @ 250V DC
    - 介电强度: 最小250V AC, 持续1分钟
    - 机械寿命: 最小5,000,000次操作(标准操作力模型)
    - 电气寿命: 最小5,000,000次操作(标准操作力模型)
    - 额定操作力:
    - JB15: 1.76N
    - JB15H: 2.65N
    - 总行程:
    - 0.010英寸 (0.250毫米)
    - 0.012英寸 (0.300毫米)

    产品特点和优势


    1. 高可靠性: 机械寿命高达5,000,000次操作,确保长时间稳定运行。
    2. 密封结构: 防止接触污染,允许自动焊接和清洗。
    3. 设计灵活性: 提供多种按钮高度、颜色和安装方式,满足不同设计需求。
    4. 触觉反馈: 通过圆顶接触提供清晰的触觉反馈,确保电路转换可靠。
    5. 终端弹簧设计: 提供稳定的终端弹簧设计,确保安全安装并防止在波峰焊接过程中脱落。

    应用案例和使用建议


    应用场景:
    - 键盘矩阵: 这些单极单掷开关可以在键盘矩阵中使用,通过绑线端子实现共同总线电气配置。
    - X-Y矩阵: 可以通过绑线端子在单面PC板矩阵中排列,实现X-Y型电气互连。
    使用建议:
    - 在设计阶段,考虑使用不同的按钮颜色和高度,以增强用户体验和可识别性。
    - 为了确保安装的稳定性,建议在波峰焊接前进行仔细检查。
    - 定期进行清洁,以保持良好的导电性能和延长使用寿命。

    兼容性和支持


    该产品兼容标准0.100英寸 (2.54毫米) 的PCB网格间距,便于与大多数标准PCB兼容。制造商提供详细的安装指南和技术支持,确保顺利集成到各类电子设备中。

    常见问题与解决方案


    - Q1: 开关操作时手感不明显怎么办?
    - A1: 检查开关是否正确安装,确保连接稳固。如果问题依旧,尝试更换为高操作力型号,可以获得更明显的操作感。

    - Q2: 开关在高温环境下工作不稳定怎么办?
    - A2: 确保设备在规定的温度范围内使用,避免长时间暴露在极端条件下。如果需要在高温环境下使用,可以咨询制造商获取进一步建议。

    总结和推荐


    J系列JB低轮廓密封式按键开关凭借其高可靠性、灵活的设计选项和良好的密封性能,在电子设备中表现出色。它广泛应用于键盘、X-Y矩阵和其他需要高稳定性和长寿命开关的应用场景。总体来说,我们强烈推荐此产品给那些寻求高性能和高可靠性的电子工程师。

JF15SP1C参数

参数
机械寿命 500000Cycles
操作力 3N
开关功能 关-瞬时
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 5.08mm
执行器行程 400μm
长*宽*高 17.7mm*17.7mm*8.68mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JF15SP1C厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JF15SP1C数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JF15SP1C JF15SP1C数据手册

JF15SP1C封装设计

查看详情并下载
Symbol
Footprint
3D Model
