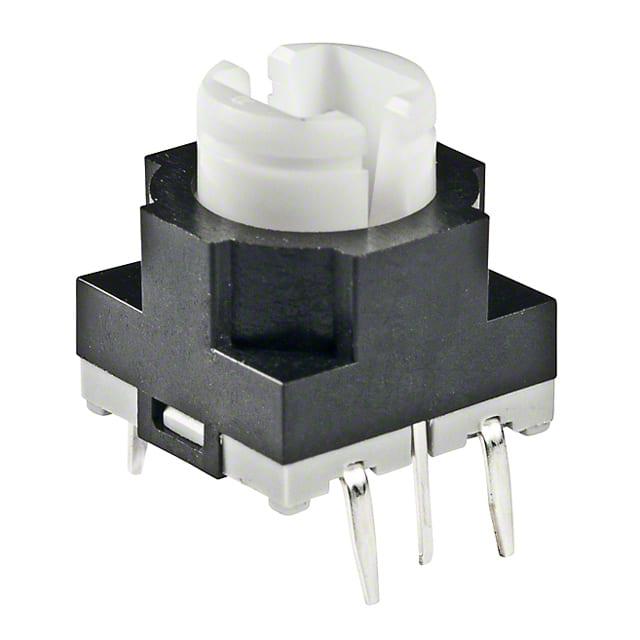

JB15HBPC

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) 关-瞬时 SPST-NO 2.65N 1000000Cycles 125mA 300μm 通孔安装 10mm*10mm*6.3mm
供应商型号: 633-JB15HBPC-NO
供应商: Mouser
标准整包数: 1
NKK SWITCHES 轻触开关 JB15HBPC

JB15HBPC概述

    CN-0259 Engineering Change Notice: JB & JWS Illuminated Series
    Date: December 10, 2015
    Location: 7850 East Gelding Drive, Scottsdale, AZ 85260
    Contact Information: Tel: 480.991.0942, Fax: 480.998.1435, Website: http://www.nkkswitches.com, Toll-free: 1.877.2BUYNKK (228.9655)
    Summary:
    This engineering change notice pertains to modifications in the LED specifications for the JB and JWS illuminated series. These changes affect all illuminated models for these series, including both standard and custom configurations. The changes will take effect in March 2016.

    1. 产品简介


    产品类型:
    - 照明型开关
    - 包括JB系列的按钮式触控开关(JB Illuminated Tactiles)和JWS系列的点光源照明摇杆开关(JWS Spot Illuminated Rockers)
    主要功能:
    - 用于各种控制面板上的指示灯及操作按钮,具备良好的视觉反馈效果,适用于多种工业及消费电子设备中。
    应用领域:
    - 工业控制
    - 仪器仪表
    - 消费电子产品
    - 航空航天设备
    - 汽车电子

    2. 技术参数


    JB Illuminated Tactiles:
    - LED颜色变化:
    - 红色:最大正向电流(IFM)由25mA变为30mA
    - 黄色:最大正向电流(IFM)由25mA变为20mA
    - 绿色:最大正向电流(IFM)由25mA变为30mA
    - 典型正向电流(IF):
    - 红色:由20mA变为10mA
    - 黄色:由20mA变为10mA
    - 绿色:由20mA变为10mA
    - 正向电压(VF):
    - 红色:由2.0V变为1.8V
    - 黄色:由2.2V变为2.0V
    - 绿色:由2.1V变为2.1V
    - 最大反向电压(VRM):
    - 红色:由4V变为5V
    - 黄色:由4V变为5V
    - 绿色:由4V变为5V
    - 电流减少率(∆IF):
    - 红色:由0.42mA/°C变为0.50mA/°C
    - 黄色:由0.50mA/°C保持不变
    - 绿色:由0.33mA/°C变为0.50mA/°C
    JWS Spot Illuminated Rockers:
    - LED颜色变化:
    - 红色:最大正向电流(IFM)由25mA变为30mA
    - 橙色:最大正向电流(IFM)由25mA变为20mA
    - 绿色:最大正向电流(IFM)由25mA变为30mA
    - 典型正向电流(IF):
    - 红色:由20mA变为10mA
    - 橙色:由20mA变为10mA
    - 绿色:由20mA变为10mA
    - 正向电压(VF):
    - 红色:由2.0V变为1.8V
    - 橙色:由2.2V变为2.0V
    - 绿色:由2.1V变为2.1V
    - 最大反向电压(VRM):
    - 红色:由4V变为5V
    - 橙色:由4V变为5V
    - 绿色:由4V变为5V
    - 电流减少率(∆IF):
    - 橙色:无电流减少率
    温度范围:
    - -25°C ~ +70°C(JB系列)
    - -25°C ~ +50°C(JWS系列)

    3. 产品特点和优势


    - 高效能: 提高了最大正向电流值,使得在同样条件下能产生更亮的指示光。
    - 高可靠性: 优化了电流减少率,确保LED在高温环境下也能稳定工作。
    - 灵活性: LED电路隔离设计,允许外部电源供电,方便不同场合的应用需求。
    - 适应性强: 扩展了电压范围,增加了应用的适用性。

    4. 应用案例和使用建议


    应用案例:
    - 在控制面板中,JB系列常用于机器操作按钮,而JWS系列则用于摇杆控制面板。
    使用建议:
    - 当电源电压超过LED额定电压时,需添加适当的电阻器以避免损坏。可以利用公式 \( R = \frac{E - VF}{IF} \) 来计算电阻器的值。
    - 在温度较高的环境中,应特别注意电流减少率,确保LED不会过热。

    5. 兼容性和支持


    - 兼容性:
    - 这些开关型号支持标准和定制配置,可与其他电子设备集成使用。
    - 支持和维护:
    - 如果需要进一步细节或技术支持,可以联系工厂获取更多信息。

    6. 常见问题与解决方案


    常见问题:
    - 电源电压过高导致LED损坏。
    解决方案:
    - 使用上述公式计算并安装适当阻值的电阻器,以保护LED。

    7. 总结和推荐


    综合评估:
    - 本次工程变更提高了JB和JWS系列的LED性能,使其在多种应用场合下更加可靠和高效。
    - 新增的电流规格使得这些开关可以在更广泛的电压范围内工作,具有更高的灵活性和适应性。
    推荐:
    - 鉴于其优越的性能和广泛的应用领域,强烈推荐使用更新后的JB和JWS系列照明型开关。

JB15HBPC参数

参数
电压额定值 24V(DC)
执行器高度 -
执行器行程 300μm
机械寿命 1000000Cycles
操作力 2.65N
开关功能 关-瞬时
开关配置 SPST-NO
电流额定值 125mA
长*宽*高 10mm*10mm*6.3mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘
