JF15CP2H

产品分类: 轻触开关
厂牌: NKK SWITCHES
产品描述: 24V(DC) Off-Mom SPST-NO 3N 500000Cycles 50mA 400μm 5.08mm 通孔安装 17.7mm*17.7mm*5.08mm
供应商型号: 633-JF15CP2H
供应商: Mouser
标准整包数: 1

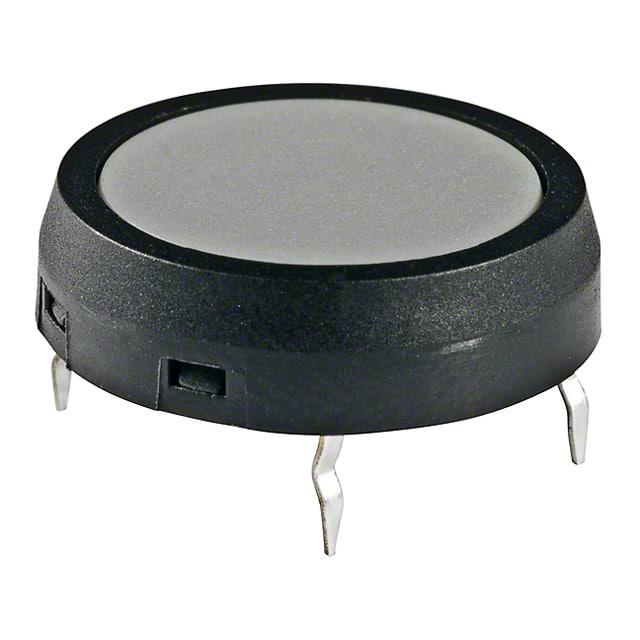

NKK SWITCHES 轻触开关 JF15CP2H

JF15CP2H概述

    JF Ultra-Thin Process Sealed Tactiles系列开关技术手册

    产品简介


    JF Ultra-Thin Process Sealed Tactiles系列开关是来自NKK Switches的产品,适用于低电压、低电流逻辑电路。这类开关的特点在于极薄的设计,使得其从印刷电路板(PCB)到顶部的高度仅为5毫米,具有出色的密封性,防止灰尘和其他污染物进入,同时支持自动化焊接和清洁过程。它们广泛应用于各种电子设备中,如键盘矩阵、控制面板及便携式电子设备。

    技术参数


    - 电气容量:50mA @ 24V直流电(低逻辑电平)
    - 接触电阻:最大50毫欧姆
    - 绝缘电阻:最小500兆欧姆 @ 250V直流电
    - 介电强度:最小250V交流电,持续1分钟
    - 机械寿命:至少50万次操作
    - 电气寿命:至少50万次操作
    - 操作力:
    - 凸起按钮:1.96牛顿
    - 平面按钮:2.0牛顿
    - 方形及圆形凹陷按钮:3.0牛顿
    - 总行程:
    - 凹陷按钮:0.4毫米
    - 凸起及平面按钮:0.8毫米
    材料与设计
    - 按钮:尼龙材料
    - 外壳:玻璃纤维增强尼龙
    - 密封圈:丁腈橡胶
    - 基座:玻璃纤维增强聚酯
    - 可移动触点:磷青铜镀银
    - 固定触点:黄铜镀银
    - 端子:黄铜镀银
    环境数据
    - 操作温度范围:-25°C至+85°C(-13°F至+185°F)
    - 湿度:90%~95%湿度下,持续96小时,温度为40°C(104°F)
    - 振动:频率范围10~55Hz,峰值1.5毫米振幅,历时1分钟,沿三个垂直方向各振动2小时
    - 冲击:50G加速度,沿六个垂直方向各承受5次冲击

    产品特点和优势


    JF系列开关具有许多独特的功能,使其在市场上脱颖而出:
    - 极薄设计:高度仅5毫米,适合紧凑型设计。
    - 可靠密封:防止污染并支持自动化焊接和清洁。
    - 轻触操作:低操作力(1.96牛顿)和短行程(0.8毫米),保证轻松触控。
    - 稳定反馈:清晰的触觉和声音反馈,确保电路状态的准确指示,保证高可靠性。
    - 多样化选择:提供多种颜色和形状的选择,满足不同需求。
    - 便捷安装:弹片式端子设计,确保安全固定和波峰焊接过程中不易松动。

    应用案例和使用建议


    这些开关可以用于各种应用场景,例如工业控制系统、医疗设备、家用电器和消费电子产品。为了优化这些开关的性能,在设计时应考虑以下几点:
    - 确保合适的操作力和行程,以避免损坏开关。
    - 注意散热问题,特别是在高温环境下使用时。
    - 考虑电磁干扰(EMI)问题,尤其是在高频率环境下使用时。

    兼容性和支持


    JF系列开关具有良好的兼容性,可用于标准的PCB布局。制造商提供了详细的焊接和清洗指南,包括推荐的焊接方法和清洁流程,确保安装和维护过程的顺利进行。此外,NKK Switches还提供定制服务,可根据客户具体需求提供不同的标志或颜色方案。

    常见问题与解决方案


    1. 问题:开关接触不良
    - 解决方案:检查连接端子是否正确安装,确保焊接质量良好。
    2. 问题:开关发出噪音
    - 解决方案:确保按钮与固定件之间的间隙适中,避免过紧或过松。
    3. 问题:开关无法正确触发
    - 解决方案:检查按钮操作力是否符合要求,确保没有外部因素影响其正常工作。

    总结和推荐


    JF Ultra-Thin Process Sealed Tactiles系列开关凭借其优秀的性能、可靠的密封性和多样的配置选项,在众多应用场景中表现出色。它不仅满足了现代化电子设备对小型化、高可靠性的要求,还通过灵活的设计和广泛的兼容性,提供了多种安装方式和应用选择。因此,我们强烈推荐该产品给需要高性能开关的客户。
    通过上述内容的详细介绍,可以看出JF Ultra-Thin Process Sealed Tactiles系列开关是一款非常值得信赖且具有广泛应用前景的电子元件。希望这份手册能够帮助您更好地了解和使用这一优秀的产品。

JF15CP2H参数

参数
机械寿命 500000Cycles
操作力 3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 24V(DC)
执行器高度 5.08mm
执行器行程 400μm
长*宽*高 17.7mm*17.7mm*5.08mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JF15CP2H厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

JF15CP2H数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 轻触开关 NKK SWITCHES JF15CP2H JF15CP2H数据手册

JF15CP2H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.4505 ¥ 37.6067
10+ $ 3.729 ¥ 31.5101
25+ $ 3.663 ¥ 30.3896
50+ $ 3.4236 ¥ 28.9294
100+ $ 3.2184 ¥ 27.1955
250+ $ 2.9592 ¥ 25.0052
500+ $ 2.7405 ¥ 23.1572
1000+ $ 2.6145 ¥ 22.0925
2500+ $ 2.499 ¥ 21.1166
库存: 192
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.6
