NHUMB13F

产品分类: 三极管(BJT)
厂牌: NEXPERIA
产品描述: 2 PNP - Pre-Biased (Dual) 350mW 100nA 80V 100mA TSSOP-6 贴片安装
供应商型号: CY-NHUMB13F
供应商: Avnet
标准整包数: 1

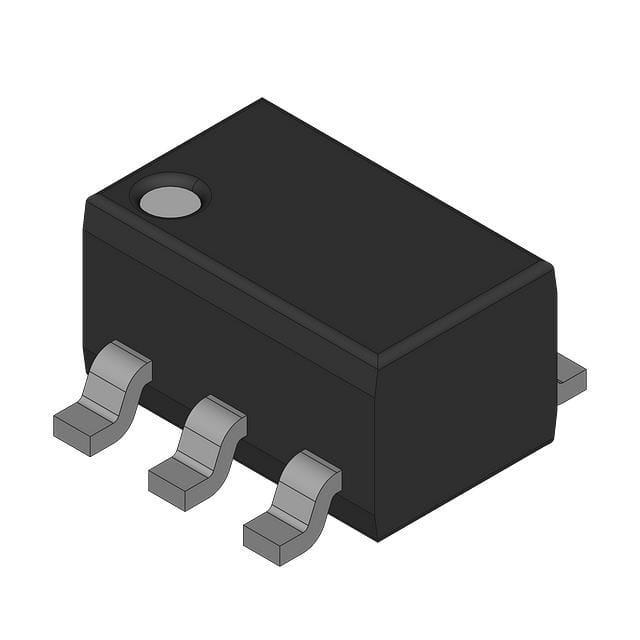

NEXPERIA 三极管(BJT) NHUMB13F

NHUMB13F概述

    NHUMB10/13/9系列产品技术手册

    产品简介


    NHUMB10/13/9系列是来自Nexperia公司的PNP/PNP电阻集成双晶体管(RET)产品。这些器件采用极小的SOT363(SC-88)表面贴装塑料封装,适用于数字应用,为BC856系列提供了一种成本效益更高的替代方案。它们在汽车电子领域也通过了AEC-Q101认证,适合在高可靠性要求的应用中使用。

    技术参数


    - 输出电流能力: 100 mA
    - 击穿电压: 最大80 V
    - 内置电阻: R1为2.2 kΩ至10 kΩ之间,R2为47 kΩ
    - 工作温度范围: -55°C至150°C
    - 总功耗: 在Tamb=25°C时最大为235 mW(单个设备为350 mW)
    - 热阻: 单个器件的结到环境的热阻在自由空气中为358 K/W

    产品特点和优势


    - 简化电路设计: 内置电阻减少了外部元件数量,使设计更加简洁。
    - 降低放置成本: 简化的组件减少了生产过程中的处理成本。
    - 高可靠性: AEC-Q101认证确保其在汽车电子应用中的可靠性。
    - 多功能性: 可用于多种数字应用,例如控制IC输入和开关负载。

    应用案例和使用建议


    - 应用案例: 用于控制IC输入、开关负载和替代BC856系列。
    - 使用建议: 在需要较高电源稳定性的应用中,可考虑增加散热措施以保证长期稳定运行。在低温环境下使用时,注意检查功耗和热管理需求。

    兼容性和支持


    - 兼容性: 本系列器件与标准FR4 PCB兼容,且在标准封装条件下表现良好。
    - 支持和维护: Nexperia提供全面的技术文档和客户支持,包括详细的安装指南和技术咨询。

    常见问题与解决方案


    - 问题1: 设备过热
    - 解决办法: 检查系统散热设计,确保符合器件的最大功率消耗限制。
    - 问题2: 输入电压不稳
    - 解决办法: 使用合适的滤波电容来稳定输入电压,确保电压变化在允许范围内。
    - 问题3: 输出电流不足
    - 解决办法: 确认连接正确无误,检查是否有其他元件影响电流流动。

    总结和推荐


    NHUMB10/13/9系列是针对数字应用的高性能PNP/PNP电阻集成双晶体管。其优势在于集成度高、体积小和成本低,非常适合需要紧凑设计和高可靠性的应用场景。推荐给需要高效和低成本解决方案的工程师使用。总体而言,这是一款值得信赖的产品,能够满足多数现代电子系统的需求。

NHUMB13F参数

参数
VEBO-最大发射极基极电压 -
配置 -
最大集电极发射极饱和电压 0.1@ 500µA,10mA
VCEO-集电极-发射极最大电压 80V
集电极截止电流 100nA
最大功率耗散 350mW
晶体管类型 2 PNP - Pre-Biased (Dual)
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCBO-最大集电极基极电压 -
集电极电流 100mA
通用封装 TSSOP-6
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NHUMB13F厂商介绍

Nexperia是一家全球领先的半导体公司,专注于设计、制造和销售广泛的小信号分立器件、逻辑芯片和功率MOSFETs。公司成立于2017年,总部位于荷兰,是全球最大的分立元件制造商之一。

Nexperia的主要产品分类包括:
1. 分立器件:包括二极管、晶体管、MOSFETs等。
2. 逻辑芯片:包括低功耗逻辑、标准逻辑、高速逻辑等。
3. 功率MOSFETs:包括低压、中压和高压MOSFETs。

Nexperia的产品广泛应用于汽车、工业、计算、消费电子等领域。在汽车领域,Nexperia的产品被用于动力总成、车身控制、安全系统等;在工业领域,产品被用于电机控制、电源管理等;在计算领域,产品被用于服务器、存储设备等;在消费电子领域,产品被用于手机、电脑、家电等。

Nexperia的优势在于:
1. 产品种类丰富,覆盖小信号分立器件、逻辑芯片和功率MOSFETs等。
2. 技术领先,拥有先进的制造工艺和封装技术。
3. 品质可靠,产品通过严格的质量控制和测试。
4. 客户服务好,提供快速响应和技术支持。
5. 供应链稳定,拥有全球布局的生产基地和物流网络。

NHUMB13F数据手册

厂牌 PDF简要描述 下载
NEXPERIA 三极管(BJT) NEXPERIA NHUMB13F NHUMB13F数据手册

NHUMB13F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0281 ¥ 0.2375
5000+ $ 0.0281 ¥ 0.2375
库存: 277635
起订量: 4211 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 237.5
